SK08立式轴支撑固定座结构设计

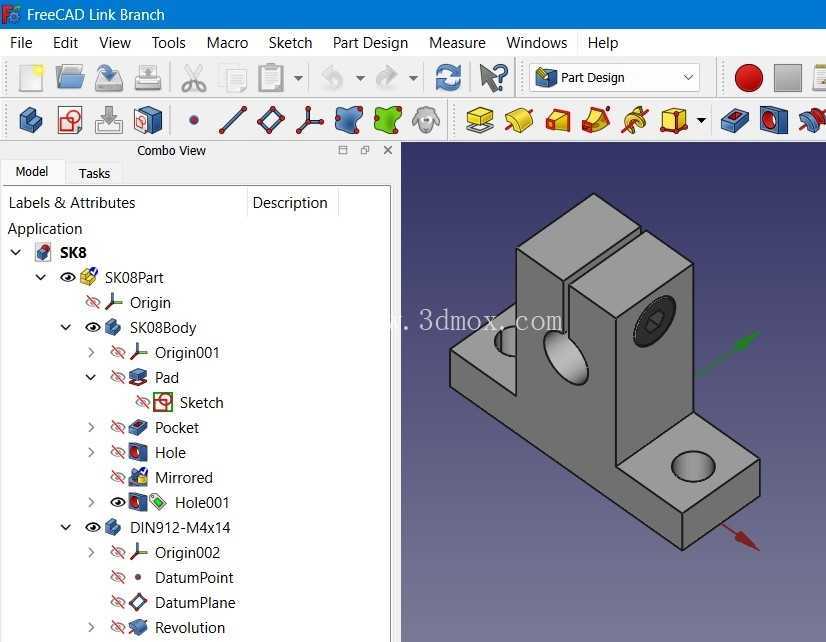

　　在直线传动、气动滑台、小型自动化模组的轴系布局里，轴支撑件是决定光轴运行同轴度、承载刚性的核心基础零件，这款SK08规格的轴支撑，主要针对直径8mm的光轴做径向固定与支撑，常见于桌面级自动化设备、小型检测工装、3D打印运动机构、精密仪器调节平台的轴系搭建场景，区别于卧式轴支撑的安装方式，立式结构的支撑座可以在垂直安装面的方向完成光轴的固定，大幅压缩水平方向的安装空间，适配设备内部紧凑的布局需求。从结构设计逻辑来看，这款支撑座采用一体式L型基体结构，底部为带两个安装沉孔的法兰安装面，安装孔的位置做了沉头处理，使用内六角圆柱头螺钉固定时，螺钉头可以完全沉入安装面内，不会突出底座平面，保证支撑座和安装基板完全贴合，避免安装面出现间隙导致的支撑倾斜，两个安装孔的孔距经过公差匹配，能适配常规的8mm光轴配套安装孔位标准，安装时不需要额外做孔位适配，直接可以替换同规格的标准支撑件。

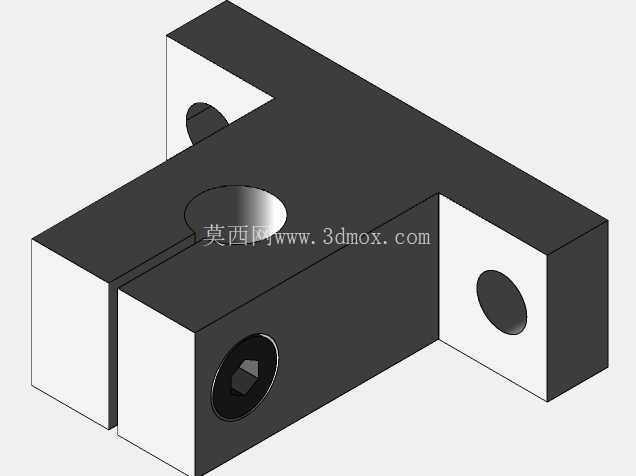

　　支撑座的上部为开缝式夹紧结构，中间的通孔为光轴穿装孔，孔径和8mm光轴采用间隙配合公差，穿轴时可以顺畅调整光轴的轴向位置，调整到位后，通过侧面的紧定螺钉锁紧开缝结构，依靠夹紧力抱紧光轴，这种开缝夹紧的设计相比顶丝直接抵紧光轴的固定方式，不会在光轴表面产生顶丝压痕，也不会因为单点受力导致光轴出现微变形，能更好的保证光轴的直线度，同时夹紧接触面积更大，锁紧后的抗扭转、抗轴向滑移能力更强，在设备运行产生振动的工况下，也不会出现光轴松动移位的问题。

　　从安装边界来看，支撑座的整体高度控制在适配小型模组的尺寸范围内，底座的宽度和长度刚好覆盖两个安装孔的布局需求，不会占用过多的安装面空间，上部夹紧结构的厚度经过受力校核，在承受光轴径向负载时，不会出现结构变形导致的光轴下垂问题，侧面的紧定螺钉采用标准M4规格，使用常规的内六角扳手就可以完成锁紧操作，日常维护调整时不需要特殊工具。在实际设备应用中，这类轴支撑通常成对使用，分别布置在光轴的两端，为光轴提供两端的刚性支撑，中间搭配直线轴承或者滑动衬套，就可以组成直线运动导向副，承担滑台的往复运动导向功能，在一些轻载的旋转轴系里，也可以作为转轴的端部支撑使用，搭配轴承完成转轴的径向定位。

　　设计时特意将安装面和光轴孔的垂直度做了公差约束，安装后光轴和安装基准面的平行度可以控制在设备运行要求的范围内，不需要安装后做过多的精度校准，能大幅缩短设备的装配调试周期，基体的棱角位置都做了小倒角处理，既可以去除加工后的锐边避免装配时划伤操作人员，也能在安装时起到导向作用，方便支撑座快速对位安装。开缝结构的缝隙宽度经过反复调整，既保证锁紧时缝隙有足够的收缩量抱紧光轴，也不会因为缝隙过大导致支撑座上部结构的刚性下降，在承受额定径向负载时，支撑座的变形量控制在微米级，不会影响轴系的运行精度。
