苏标五芯DIN圆形音频信号连接器结构

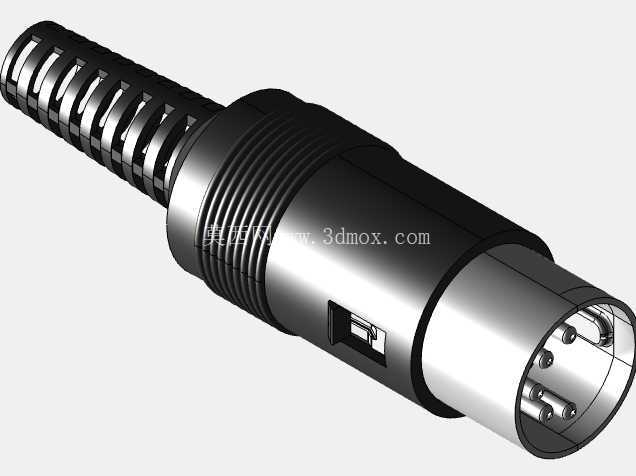

　　从功能特性来看，插头端采用五根等长圆柱插针，插针根部做了圆弧过渡处理，插接时能自动导正对位，避免插针偏斜弯折；插针外围的金属屏蔽套筒直接与插座端的金属法兰壳体导通，插接完成后可形成连续的屏蔽腔体，能有效阻隔外部电磁干扰对内部弱信号的影响，在工业车间强电磁环境下也能保证信号传输的稳定性。尾部的防弯折橡胶护套做了多道环形凹槽设计，线缆弯折时应力会分散在各道凹槽的形变区间内，不会集中在护套与线缆的压接位置，可避免线缆芯线因反复弯折出现断裂，适配经常需要插拔移动的外接信号线缆使用场景。这款五芯圆形连接器的结构设计，完全贴合严苛工况下的信号传输需求，最早应用于苏系工业设备、专业音频装置的信号链路搭建，目前在复古音频设备修复、老旧工业仪器维保、特种测控装置的信号回路搭建场景中仍有大量适配需求。从实际使用场景来看，这类接插件常被用于平衡音频信号传输、工业低速控制信号传递、传感器模拟量信号接驳场景，相比常见的三芯DIN接头，五芯结构可同时承载多路独立信号，无需在单台设备上布置多个独立接插件，能有效压缩设备面板的安装开孔空间，减少外部接线的梳理工作量。

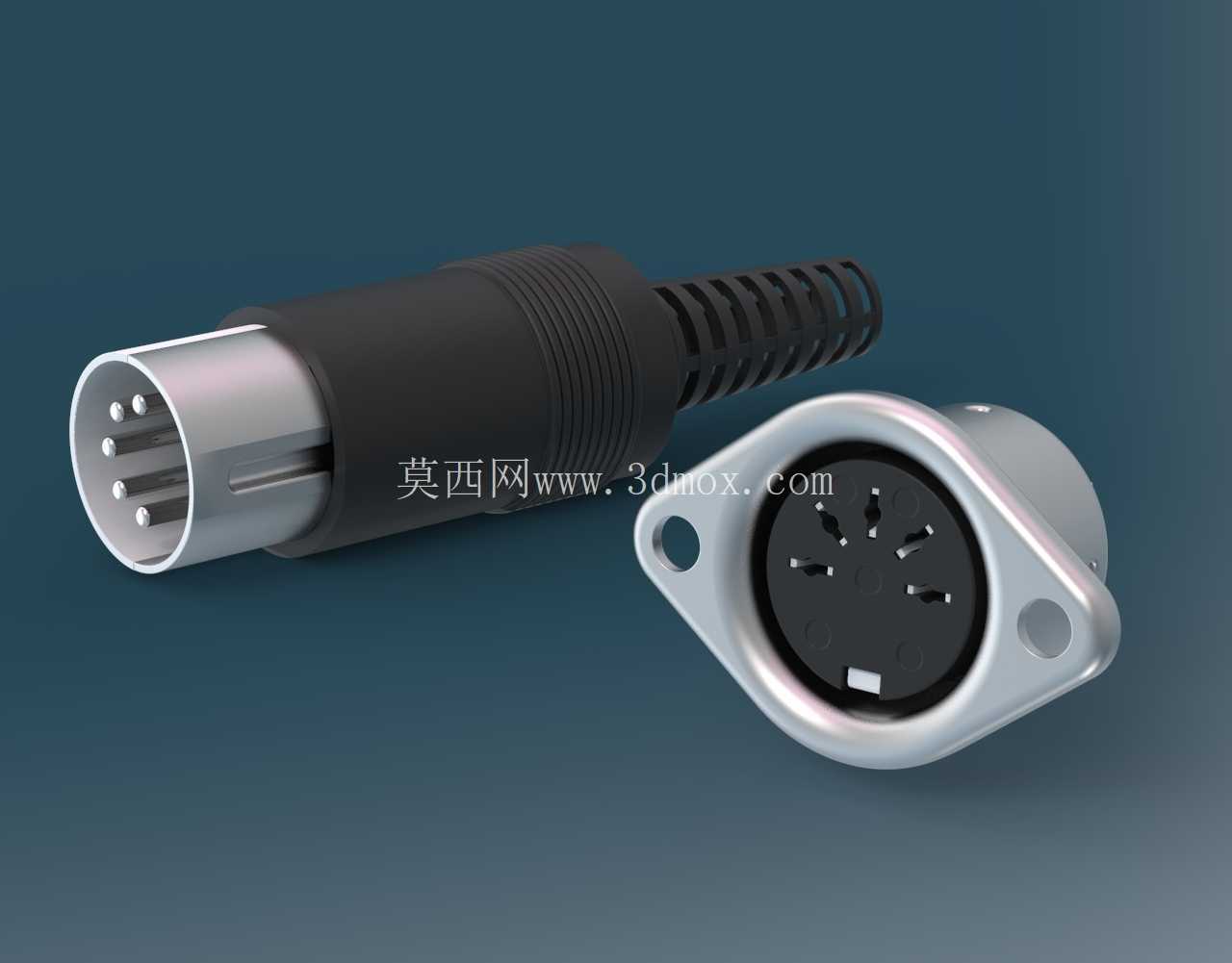

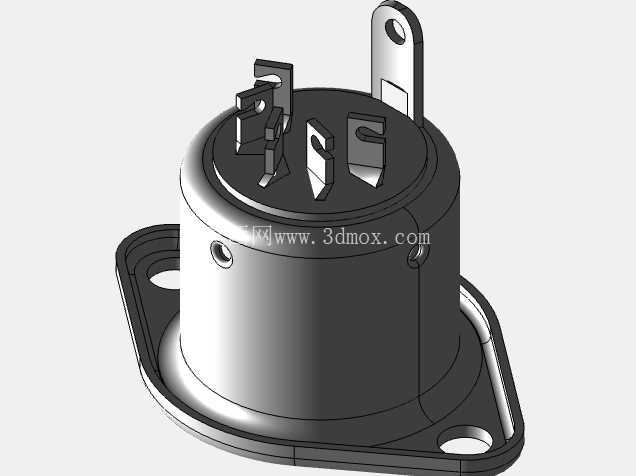

　　插座端采用菱形法兰安装结构，两个安装孔分布在接口两侧的对角位置，安装时不需要额外做防转定位结构，两颗固定螺丝锁紧后即可完全固定插座，不会出现随插头插拔转动的问题；法兰与设备面板之间可加装橡胶密封垫片，能达到基础的防尘防泼溅效果，适配户外便携设备、车间半开放设备的安装需求。从设计思路来看，整个接头的插接配合面没有做复杂的卡扣结构，依靠插针与插孔的接触摩擦力即可保持连接稳定，插拔时不需要额外按压解锁卡扣，戴劳保手套操作也能快速完成插拔动作，完全贴合工业场景下快速接线、快速排查线路的操作需求。

　　插针与插孔的接触部位采用了弹性铜材，表面做镀镍处理，长期暴露在空气中也不容易出现氧化锈蚀，能保证长期使用后的接触电阻稳定，不会因为接触面氧化出现信号衰减、接触不良的问题。安装边界方面，插座端法兰的最大对角尺寸适配常见的设备面板开孔规格，安装孔中心距符合早期DIN4152标准的通用尺寸，可直接替换同规格的老旧损坏接插件，不需要对原有设备面板进行二次扩孔或重新打孔；插头端的最大外径适配常规的线缆护线套尺寸，尾部进线孔可适配直径6-8mm的多芯屏蔽线缆，压接时线缆屏蔽层可直接压接在插头金属套筒的尾部压接环上，不需要额外做屏蔽层的接地处理。

　　实际选型使用时需要注意，这类180度排布的五芯DIN接头，插针的排布角度为正五边形对称结构，插接时只有唯一对位方向，插头上的定位槽与插座内的定位凸台对齐后才能顺利插入，不会出现错插导致的信号接反问题；插头与插座的插接深度有明确的限位台阶，插到位后金属套筒端面会与法兰端面完全贴合，既可以保证插针与插孔的接触长度达到设计要求，也能避免插接不到位导致的屏蔽层接触不良。在三维建模过程中，需要重点关注插针的位置度公差、法兰安装孔的中心距公差、插接配合面的同轴度公差，这些尺寸直接影响接头的插拔顺畅度与连接稳定性；橡胶护套的环形凹槽壁厚需要保持均匀，避免注塑成型时出现缩痕、应力集中的问题，保证护套的弯折使用寿命。这类接插件虽然结构简单，但每个细节的设计都指向长期可靠使用的核心需求，没有多余的装饰性结构，所有结构特征都服务于实际安装、使用、维保的全流程需求，是典型的工业导向接插件设计方案。
