球阀配套T形操作手柄结构设计

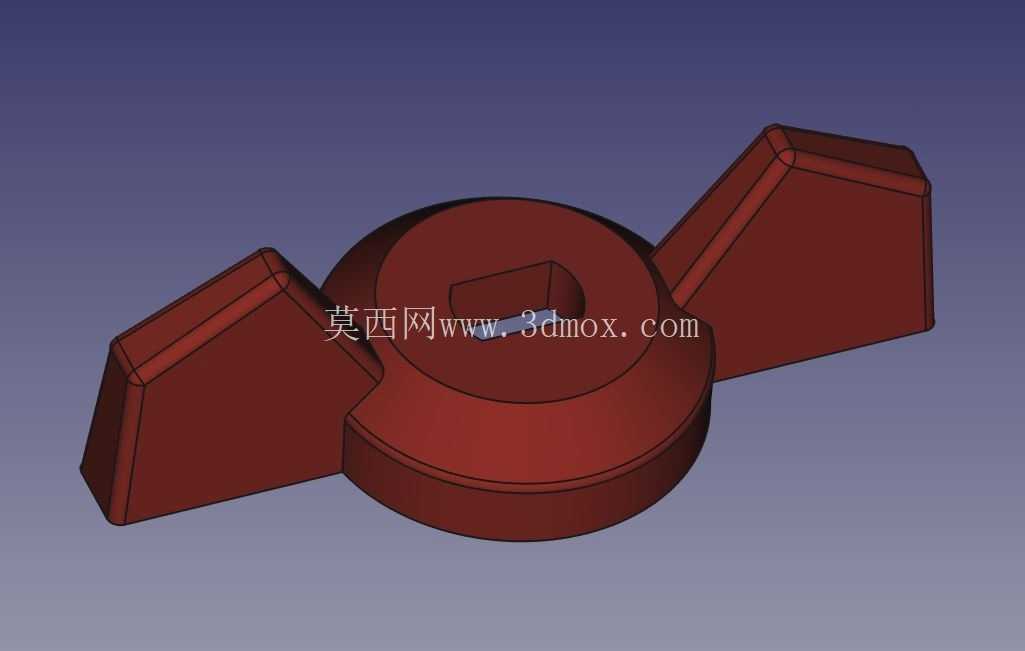

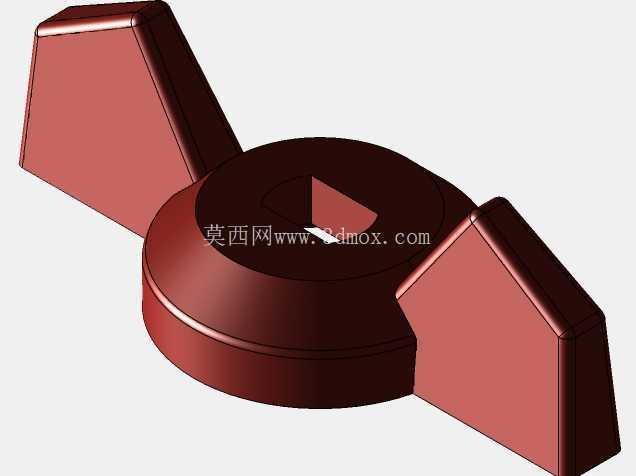

　　在民用给排水、化工流体输送、暖通空调管路等场景中，球阀作为截断或调节管路介质通断的核心元件，其操作手感与可靠性直接影响现场作业效率，而T形手柄作为手动球阀最常用的操作执行部件，结构设计的合理性直接决定了阀门操作的便捷性与长期使用的耐用度。这款T形手柄采用对称双翼式结构布局，中心设置与阀杆配合的方形安装孔，安装时直接套入球阀顶部的方形阀杆端部，依靠方孔的周向限位传递扭矩，无需额外的键连接或紧固件即可实现操作扭矩的可靠传递，装配效率较高，适合批量生产的中小通径球阀配套使用。

　　从实际使用场景来看，这类手柄主要适配公称通径DN15至DN50的低压球阀，应用场景覆盖家装水路控制、小型工业设备流体回路、实验室气路管路等需要频繁手动启闭阀门的场合，双翼结构的设计让操作人员无需借助额外工具，徒手即可施加足够的操作扭矩，即便戴着手套作业也能稳定施力，不会出现打滑脱手的情况。设计过程中，首先要匹配对应规格球阀的阀杆尺寸，中心方孔的公差需要控制在合理区间，既要保证装配时能顺利套入阀杆，又要避免间隙过大导致操作时出现旷量，长期使用造成方孔棱角磨损、打滑失效；手柄的中心基座厚度需要根据所需传递的最大扭矩计算，保证操作时基座不会出现开裂变形，双翼的长度则结合人体工程学设计，在控制整体外形尺寸不超出安装边界的前提下，尽可能增大力臂长度，降低操作人员启闭阀门所需的施加力，同时双翼的边缘做了斜切加厚处理，既提升了手柄整体的结构强度，又避免了锐边划伤操作人员的风险。

　　从安装边界来看，这款手柄的中心基座直径与对应球阀的阀杆安装台尺寸匹配，安装后不会与球阀顶部的压盖、锁紧螺母等部件产生干涉，双翼展开后的总宽度控制在合理范围，在管路密集排布的安装场景中，相邻管路或设备不会对手柄的旋转操作造成阻挡，90度旋转行程内无结构干涉，可顺利实现球阀的全开与全关操作。材质选择上，这类手柄通常采用增强尼龙或硬质塑料注塑成型，也可根据使用场景需求采用金属压铸成型，塑料材质的手柄具备良好的绝缘性与耐腐蚀性，适合水、弱酸碱等介质的管路场景，金属材质的手柄则可承受更大的操作扭矩，适合更高压力等级的球阀配套。

　　结构细节上，手柄中心的方孔底部设置了微小的倒角，装配时可起到导向作用，降低装配对位难度，双翼的握持面做了微幅的弧度处理，贴合手掌握持时的形态，长时间操作也不会产生明显的硌手感，整体结构无多余的复杂曲面，注塑成型时脱模难度低，生产良率高，适合大规模量产。在实际管路维护作业中，这类T形手柄的识别度较高，通过手柄的朝向即可快速判断球阀的启闭状态，当手柄与管路方向平行时阀门为全开状态，垂直时为全关状态，无需额外的状态指示标识即可完成状态判断，降低了现场误操作的概率。设计时还需要考虑手柄的抗老化性能，针对户外使用场景，材质中需要添加抗紫外线成分，避免长期日晒导致材质变脆开裂，针对有腐蚀性介质的使用场景，则需要选用对应耐腐性能的材质，保证手柄的使用寿命与阀门本体匹配，减少后期维护更换的频次。
