手动板材卷圆折弯加工设备结构设计

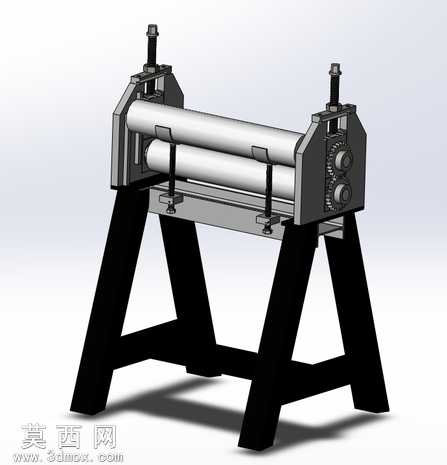

本作品为手动式板材折弯卷圆加工设备的三维建模成果，采用SolidWorks完成全参数化建模与装配验证，整体结构遵循小型手动钣金加工设备的实用化设计思路，兼顾操作便捷性与结构稳定性。建模过程中首先完成整体机架的参数搭建，采用A字形支腿结构作为设备承载基础，支腿间设置横向连接横梁强化整体刚性，避免设备受力时出现结构形变，机架材质设定为标准结构钢，渲染时采用哑光黑色金属材质还原真实设备的漆面质感，支腿底部做平面处理保证放置平稳。核心工作部分采用三辊轴平行排布结构，上辊与两下辊均采用实心圆钢建模，辊面做抛光金属材质处理，还原金属辊轴的光滑金属质感，辊轴两端通过轴承座与两侧立式墙板连接，墙板采用加厚钢板建模，侧面设置齿轮传动结构，通过齿轮啮合实现两下辊的同步转动，保证板材进给过程中受力均匀。设备顶部设置两组手动调节螺杆，螺杆采用梯形螺纹建模，与上辊两端的轴承座连接，通过旋转顶部的调节手轮即可调整上辊与下辊的间距，适配不同厚度板材的加工需求，同时可控制卷圆作业的曲率半径，调节结构处设置锁紧螺母，保证加工过程中辊轴间距不会发生偏移。下辊位置设置两组可调节的板材定位托架，托架可沿辊轴轴向调整位置，适配不同宽度的板材进料定位，避免板材加工过程中出现跑偏问题。整体装配完成后进行了全局干涉检查，确认所有运动部件无结构干涉，手动调节结构、齿轮传动结构、辊轴转动结构均符合实际机械运动逻辑，渲染阶段采用工作室环境光源，添加柔和的地面阴影效果，清晰展现设备的整体结构比例与各部件的装配关系，模型完整还原了手动折弯卷板设备的核心结构，可用于手动钣金加工设备的结构参考、教学演示以及小型加工设备的改装设计参考，完整呈现了小型手动金属成型设备从结构构思到三维落地的全流程设计逻辑，各部件的连接方式、传动关系、调节结构均符合实际机械设计规范，具备实际生产参考价值。
