钢筋加固线气动折弯加工设备

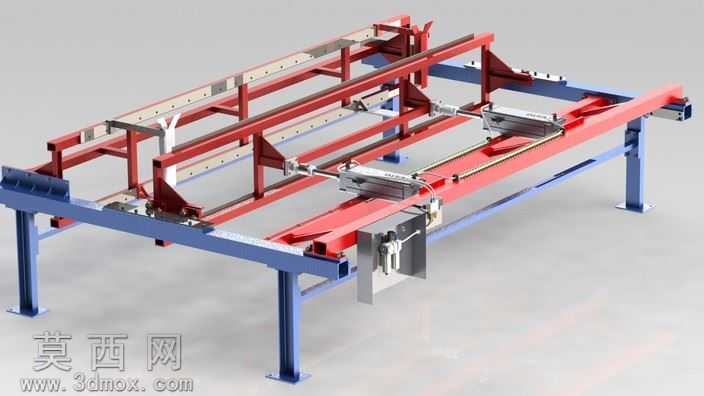

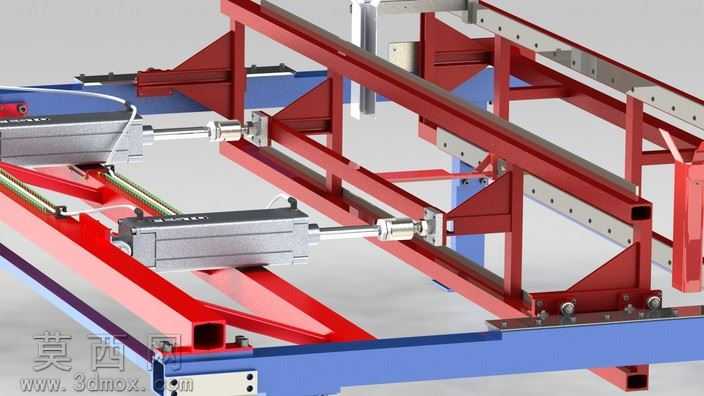

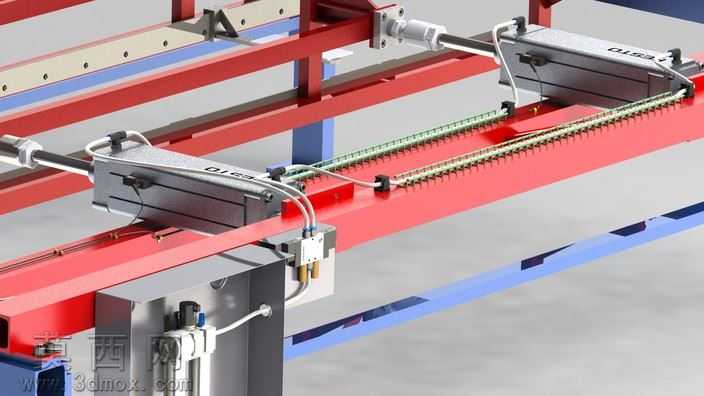

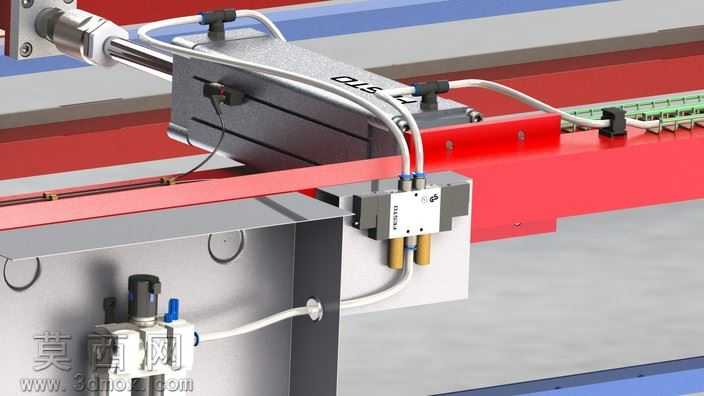

本模型为钢筋加固线专用折弯加工设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对每一处连接结构、运动部件都做了精准的尺寸约束与干涉校验，确保各组件装配关系符合实际生产设备的逻辑。模型渲染阶段采用金属材质分层赋值方案，设备支撑框架赋予哑光蓝色喷涂钢材材质，主体作业横梁赋予红色防锈漆金属材质，气动执行元件赋予银灰色铝合金磨砂材质，传动导轨赋予亮面镀铬钢材质感，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果能够清晰区分设备各功能模块，直观呈现设备的整体布局。设备整体采用长桌式框架结构，底部为四条方形钢支腿搭配横向连接梁，保证设备作业时的结构稳定性；上层设置多组平行导向横梁，用于钢筋原料的输送定位，横梁上安装可调式定位挡块，可适配不同规格钢筋的折弯定位需求；中部作业区域对称布置两组直径125毫米的标准气缸作为折弯执行动力，气缸输出端连接折弯推头，配合侧边的折弯靠模完成钢筋的弯折成型，气缸安装座设计为可调节式结构，能够根据折弯角度、折弯位置的需求调整安装位置，拓展设备的加工适配范围；设备侧边设置有定位挡板组件，可对钢筋的进料长度做精准限位，保证批量加工时的产品尺寸一致性。设计思路围绕钢筋加固线、钢丝钢筋混凝土配套产品的加工需求展开，摒弃传统人工折弯的低效模式，采用气动驱动实现折弯动作的自动化执行，整体结构兼顾刚性与可调性，既能够满足常规规格加固线的折弯加工，也可通过调整定位组件、气缸位置适配小批量非标钢筋件的折弯作业，模型完整还原了设备的气动管路排布、紧固件连接细节、导轨滑动结构，可作为同类钢筋加工设备的设计参考、教学演示模型使用，能够直观展示气动折弯设备的作业原理与结构组成。
