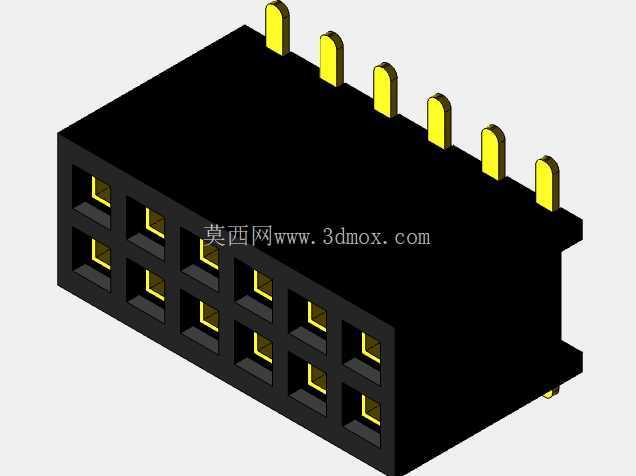

2x6位1.27mm间距SMT贴片排母连接器

项目分类:通用机械零部件 发布时间:2024-11-26 ID:809504
  • 2x6位1.27mm间距SMT贴片排母连接器

  在消费电子、工业控制板卡、小型智能设备的PCB板间互联场景中,板对板连接器的选型直接决定了整机装配的良率与长期运行的连接可靠性,这款2x6规格的SMT贴片排母,正是针对高密度板载互联需求开发的紧凑型连接部件。不同于传统直插式排母需要在PCB上开设贯通安装孔、占用板面对应位置的布线空间,这款排母采用表面贴装工艺设计,焊接端引脚与PCB表层焊盘直接贴合焊接,能够最大化释放PCB正反两面的布线空间,适配当前电子产品小型化、高密度布板的设计趋势。从实际使用场景来看,这类排母常被用于主控板与功能扩展板的堆叠连接,比如小型传感模块、便携检测设备的板间信号传输,也可作为板载调试接口使用,1.27mm的引脚间距属于行业内通用的高密度连接规格,相比2.54mm间距的同位数排母,安装占用的板面面积能够缩减60%以上,非常适合对安装空间有严格限制的紧凑型设备设计。

  从结构设计层面看,这款排母采用双列6Pin共12个接触位的布局,绝缘基座采用耐高温的工程塑料注塑成型,能够耐受SMT回流焊过程中的高温冲击,不会出现基座变形、引脚移位的焊接缺陷。接触端子采用镀金铜合金材质,插合端设计有弹性抱紧结构,当对应规格的排针插入时,端子的弹性臂能够提供稳定的正向接触压力,保证信号传输过程中的接触电阻稳定,避免设备运行过程中因振动、温度变化导致的接触不良问题。端子的焊接端采用鸥翼型引脚设计,这种引脚形态在SMT焊接过程中能够形成良好的焊锡爬升形态,焊接后焊点的强度更高,同时也便于生产过程中的AOI光学检测,快速识别虚焊、连锡等焊接缺陷。

  在安装边界与尺寸适配方面,这款排母的本体高度经过优化,在排针完全插合的状态下,板间堆叠高度可以控制在较低水平,能够满足薄型设备的内部空间要求。排母本体两侧设计有定位凸点,在SMT贴装过程中可以与PCB上的对应定位孔配合,提升贴装精度,避免高速贴装过程中元件偏移导致的焊接不良。引脚的共面度控制在0.1mm以内,保证所有焊接引脚都能与PCB焊盘充分接触,减少焊接虚焊的概率。在实际选型应用中,需要注意对应匹配的排针规格必须为1.27mm间距的2x6直插或者弯插排针,插合深度需要符合设计要求,避免插合不到位导致的引脚接触异常,同时在PCB封装设计时,焊盘尺寸需要匹配引脚的宽度与长度,钢网开孔按照0.12mm厚度进行设计,保证焊锡量适中,避免出现连锡或者焊锡量不足的问题。

  从长期运行的可靠性角度考虑,这款排母的绝缘基座材料具备良好的耐温、耐老化性能,能够在-40℃到105℃的工作环境下长期使用,接触端子的镀金层能够抵御日常环境中的潮气、盐雾侵蚀,降低接触端子氧化的概率,保证设备在工业现场、户外便携场景下的连接稳定性。不同于线对板连接器需要额外进行线束压接工序,这类板对板贴片排母可以直接通过SMT产线一次性完成焊接,不需要额外的人工装配工序,能够大幅提升批量生产的装配效率,降低生产过程中的人工成本。在进行三维结构设计时,这款模型完整还原了排母的本体轮廓、引脚形态、定位结构,能够直接导入PCB设计软件或者结构设计软件中进行装配干涉检查,提前预判板间堆叠时的空间冲突问题,避免实际打样后出现元件干涉、装配不到位的设计缺陷,帮助结构工程师在设计阶段就完成连接器的布局验证,缩短产品的开发迭代周期。
