0201封装贴片多层陶瓷电容器三维结构

　　在消费电子、通信设备、汽车电子、工业控制等各类电路板设计场景中，0201封装的贴片多层陶瓷电容器是用量极大的基础无源元件，这类超小型表贴元件的三维建模精度，直接影响PCB布局布线的干涉检查、SMT贴装工艺仿真、整机组装的公差匹配结果。很多刚接触电子结构建模的工程师容易忽略这类小尺寸元件的细节，往往用简单方块代替，等到做DFM分析或者贴装模拟时才发现，端电极的厚度、陶瓷本体的倒角、焊盘的匹配尺寸都存在偏差，轻则导致仿真结果失真，重则在实际生产中出现立碑、偏移、虚焊等工艺问题。

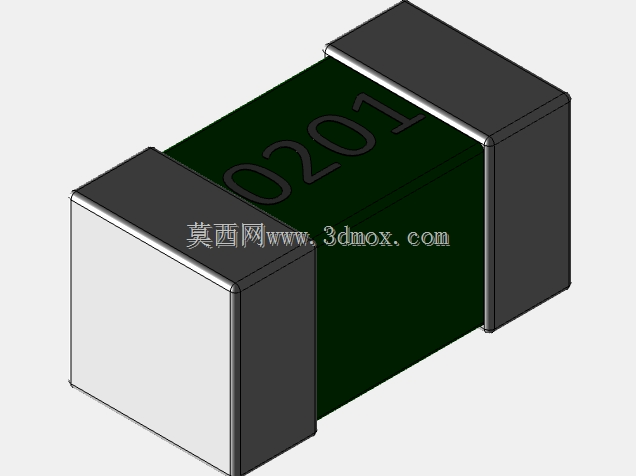

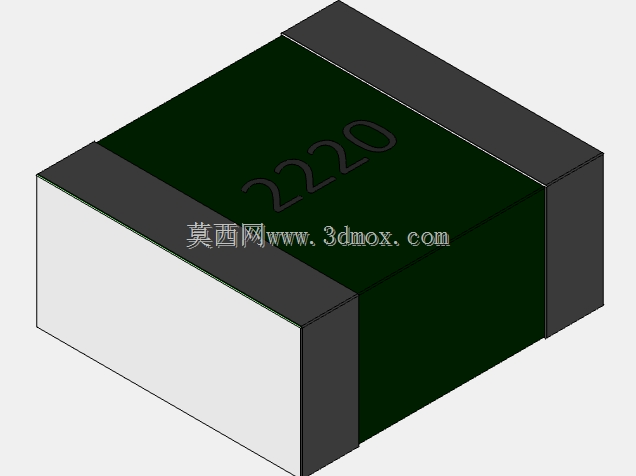

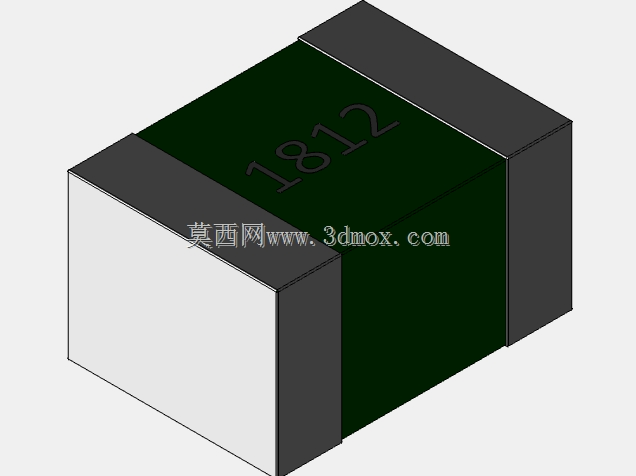

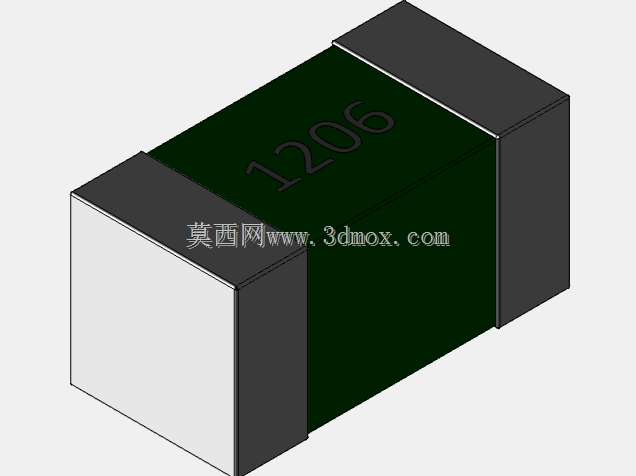

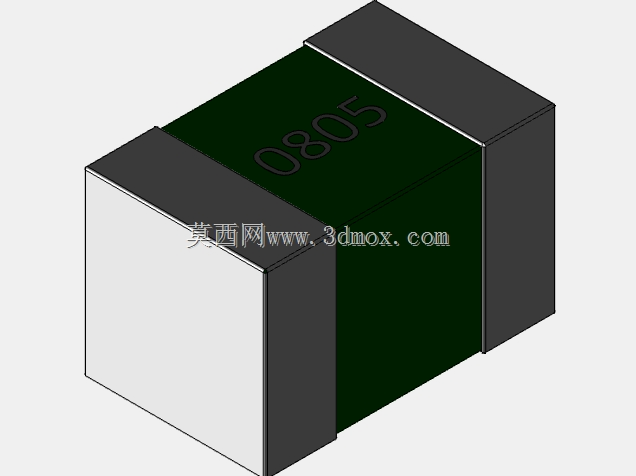

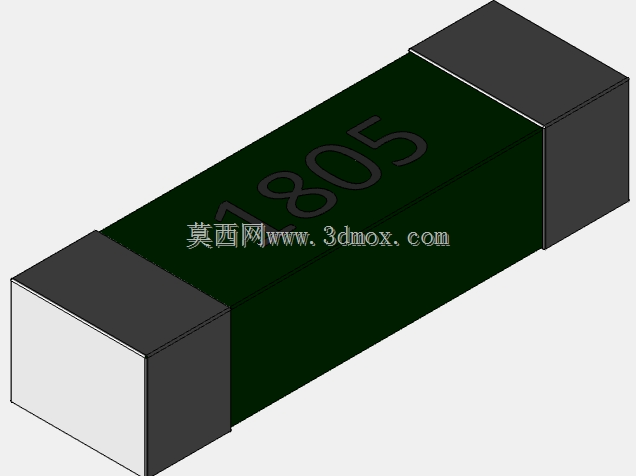

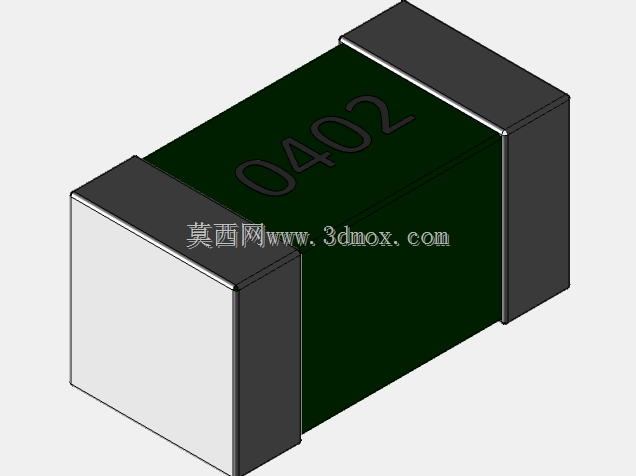

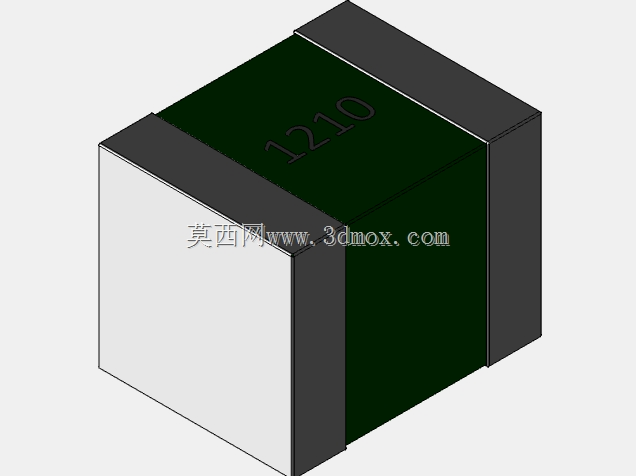

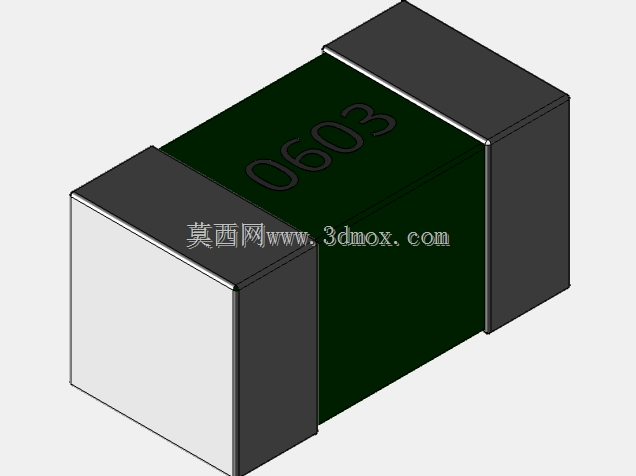

　　这款0201规格MLCC的建模，完全遵循实际量产元件的尺寸规范做还原，整体长度控制在0.6mm、宽度0.3mm、厚度0.3mm的标准公差带内，没有随意放大或者缩小外形尺寸。建模时特意区分了陶瓷介质本体与两端金属端电极的结构边界，端电极采用三层电镀结构的等效外形做处理，外层镀锡层的边缘做了微小的圆弧过渡，还原实际元件端电极不会出现锐利直角的真实形态，避免在做焊盘焊接模拟时，出现应力集中的错误计算结果。陶瓷本体的表面印字区域做了凹陷处理，对应实际元件表面激光打标的标识效果，0201的标识字符深度控制在0.01mm，既还原真实外观，也不会因为字符结构过深导致网格划分时出现畸形单元，影响后续有限元分析的计算效率。

　　从设计思路上，这款模型没有做过度的细节冗余，比如没有还原陶瓷内部的多层电极叠层结构——因为对于PCB布局、整机结构干涉检查、SMT贴装仿真这些常用场景来说，内部叠层属于非必要结构，保留外部精确尺寸与安装边界即可，过多的内部细节反而会增大模型文件体积，拖慢整板装配的运行速度。模型的安装基准面设置在元件底部与焊盘接触的平面，基准原点对齐元件几何中心，符合主流EDA软件导出PCB结构时的坐标匹配规则，导入结构软件后不需要额外调整坐标位置，就能直接和PCB封装库的焊盘位置对齐，减少工程师的重复调整工作量。

　　实际工程应用中，这类小尺寸MLCC的建模精度往往决定了高密度PCB设计的可靠性，比如在智能手表、TWS耳机这类内部空间极度紧凑的消费电子产品中，板上元件之间的间隙往往只有0.1mm甚至更小，如果电容模型的尺寸偏差超过0.05mm，就可能在干涉检查时出现误判，要么漏掉实际存在的结构干涉，要么误报干涉导致设计人员反复调整布局浪费时间。这款模型的所有外形尺寸都按照JEDEC标准的0201封装公差做了中值建模，端电极的宽度、本体与端电极的台阶差都和实际量产元件一致，在做焊膏印刷、钢网开口设计的仿真时，可以直接调用模型匹配钢网厚度与开口尺寸，计算焊膏量与焊接后的焊点形态，提前评估焊接可靠性。

　　另外，模型的分件逻辑也贴合实际生产需求，陶瓷本体与两个端电极分别作为独立实体保留，工程师在做热仿真分析时，可以分别给不同实体赋予对应的材料参数：陶瓷本体赋予陶瓷介质的热导率、比热容参数，端电极赋予金属电极的材料参数，不需要再对模型做二次拆分，大幅缩短仿真前处理的时间。在做跌落、振动等力学仿真时，也可以根据实际元件的材质特性设置对应的连接约束，还原端电极与陶瓷本体之间的结合强度，更准确地模拟跌落过程中元件可能出现的开裂、脱落等失效模式。

　　很多工程师在做板级结构建模时，容易忽略这类小元件的倒角细节，实际量产的MLCC陶瓷本体边缘都有微小的C角或者R角，这个倒角尺寸虽然只有0.02mm左右，但在做高密度组装时，这个微小的倒角可能刚好避开和相邻元件、结构件的硬干涉，如果模型做成直角，就会出现实际能装下、仿真却报干涉的问题，这款模型在陶瓷本体的四条棱边都做了符合实际工艺的微小倒角处理，完全匹配真实元件的外形特征。端电极与陶瓷本体结合的位置也做了台阶过渡处理，还原实际元件端电极包裹陶瓷本体端部的结构，而不是简单的两个方块拼接，在做焊点可靠性分析时，这个台阶结构会直接影响焊点的应力分布，还原度更高的模型自然能得到更贴近实际的仿真结果。

　　对于需要做整机组装公差分析的场景，这款模型的尺寸链完全闭合，从底部安装面到元件顶面的高度、两端电极的外侧距离、本体的宽度尺寸都标注了明确的公差参考，工程师在做公差堆叠计算时，可以直接提取模型的公称尺寸，结合元件的出厂公差范围做计算，不需要再额外查阅元件规格书核对尺寸，提升选型与设计的效率。在SMT生产线的贴装程序调试环节，高精度的元件模型也可以用于贴片机的吸嘴吸附模拟，验证吸嘴尺寸与元件顶面的匹配度，提前规避吸嘴吸附不稳导致的抛料问题。
