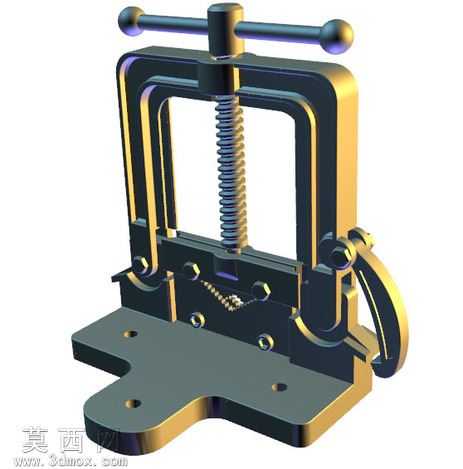

工业级手动管夹虎钳结构三维设计

本作品为手动管夹式虎钳的三维参数化设计成果，建模阶段采用全参数化驱动的特征建模方式，先以基准平面定位整体安装底座的轮廓，通过拉伸凸台命令生成带安装孔的厚重底座结构，底座上的四个沉头安装孔采用线性阵列特征完成排布，保证安装定位的精度与结构对称性。主体框架部分采用双侧立式龙门结构，通过拉伸与倒角命令构建框架的厚重侧壁，侧壁内侧预留丝杆安装的同轴定位孔位，保证丝杆传动的同轴度要求。传动核心为梯形丝杆结构，建模时通过螺旋线扫描生成丝杆的梯形螺纹特征，丝杆顶部配套T型转动手柄，手柄两端的球形握把采用旋转凸台命令生成，兼顾操作的人机工学握持手感。活动夹块部分与丝杆底端做旋转配合约束，夹块与固定钳口的V型夹持面做了防滑齿纹结构，通过线性阵列的小凸台特征实现齿纹排布，可适配不同直径的圆管类工件夹持，避免夹持过程中工件打滑。侧边配套的快速锁紧扳手采用偏心轮结构原理，建模时通过偏心圆弧轮廓拉伸生成扳手主体，配合铰接轴约束实现快速开合锁紧的动作模拟。材质渲染阶段，主体金属结构采用发黑处理的合金钢材质，调整材质的金属度、粗糙度参数模拟工业五金的哑光金属质感，手柄与活动扳手部分做了金属烤蓝的色泽区分，底座边缘做了倒角与圆角过渡处理，既消除应力集中隐患也提升外观质感。整体装配过程严格按照实际机械装配的约束关系添加配合，底座与框架采用固定约束，丝杆与框架采用同轴心配合与旋转配合，活动夹块与丝杆采用端面推力配合，夹块与框架侧壁采用滑动导向配合，可完整模拟手动旋转手柄带动丝杆升降、驱动夹块夹紧工件，以及侧边扳手快速锁止的完整动作流程，结构设计兼顾夹持稳定性与操作便捷性，符合工装夹具的实际工业使用需求，各零部件的尺寸公差预留合理，可直接导出工程图用于实际生产加工参考。
