苏霍伊战斗机网状壳体仿真三维模型

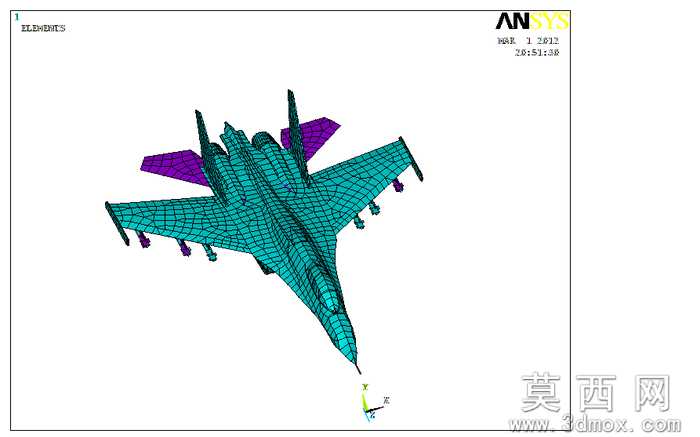

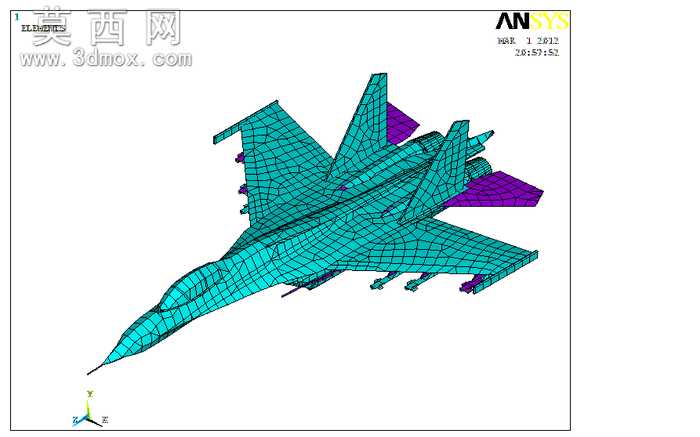

本模型为苏霍伊系列战斗机的网状壳体三维仿真模型，建模阶段以真实苏霍伊战机的气动外形为核心参考依据，首先通过三维草绘勾勒出战机整体轮廓，依次完成机头尖锥造型、座舱曲面过渡、主机翼后掠角度、垂尾与平尾的相对位置、尾喷管轮廓等关键气动结构的线框搭建，确保整体比例与真机气动布局高度契合。建模过程中针对战机的曲面特征采用网格拓扑优化方式，将整机壳体拆解为规则的四边形网格单元，既还原了战机流畅的曲面外形，也为后续有限元仿真分析预留了标准化的网格基础，网格单元沿机身纵向、翼面延展方向均匀排布，在机翼前缘、机头锥面等曲率变化较大的区域适当加密网格密度，兼顾外形还原度与网格质量。模型完整还原了苏霍伊战机的典型结构特征，包括翼下挂点布局、座舱盖凸起造型、垂尾后掠角度、机身尾部的双发结构轮廓，所有结构均以网状壳体形式呈现，清晰展示了整机的外形拓扑逻辑。材质设置上针对不同结构区域做了区分，机身主体网格采用青蓝色仿真壳体材质，尾翼局部区域采用紫色区分标识，整体视觉上清晰呈现网格结构的同时，也能直观区分不同的气动翼面结构。设计思路上以兼顾外形还原与仿真适用性为核心，摒弃了不必要的内部复杂细节，重点突出整机气动外形的壳体网格特征，既可以作为航空装备外形展示的可视化素材，也可直接导入仿真软件用于气动特性、结构强度相关的有限元分析前置处理，网格结构的规整性能够有效降低仿真前处理的网格修复工作量，提升仿真计算的收敛性与结果精度。
