80mm规格电子设备用带滤网风扇罩

　　在工业控制机柜、嵌入式电子设备外壳、小型工控主机、桌面级计算设备的散热系统设计中，风扇进出风端的防护与防尘设计是容易被忽略但直接影响设备长期运行稳定性的环节，这款适配80mm轴流风扇的带滤网风扇罩，正是针对这类场景的结构需求完成的设计。日常做结构选型时，很多工程师会直接采购市售成品风扇罩，但在定制化外壳设计、小批量设备试制阶段，现成配件往往会出现安装孔位不匹配、突出高度超出内部空间余量、滤网目数不符合现场防尘等级要求的问题，这时候基于实际安装边界做适配性的三维结构设计，就能避免后续装配阶段的干涉问题。

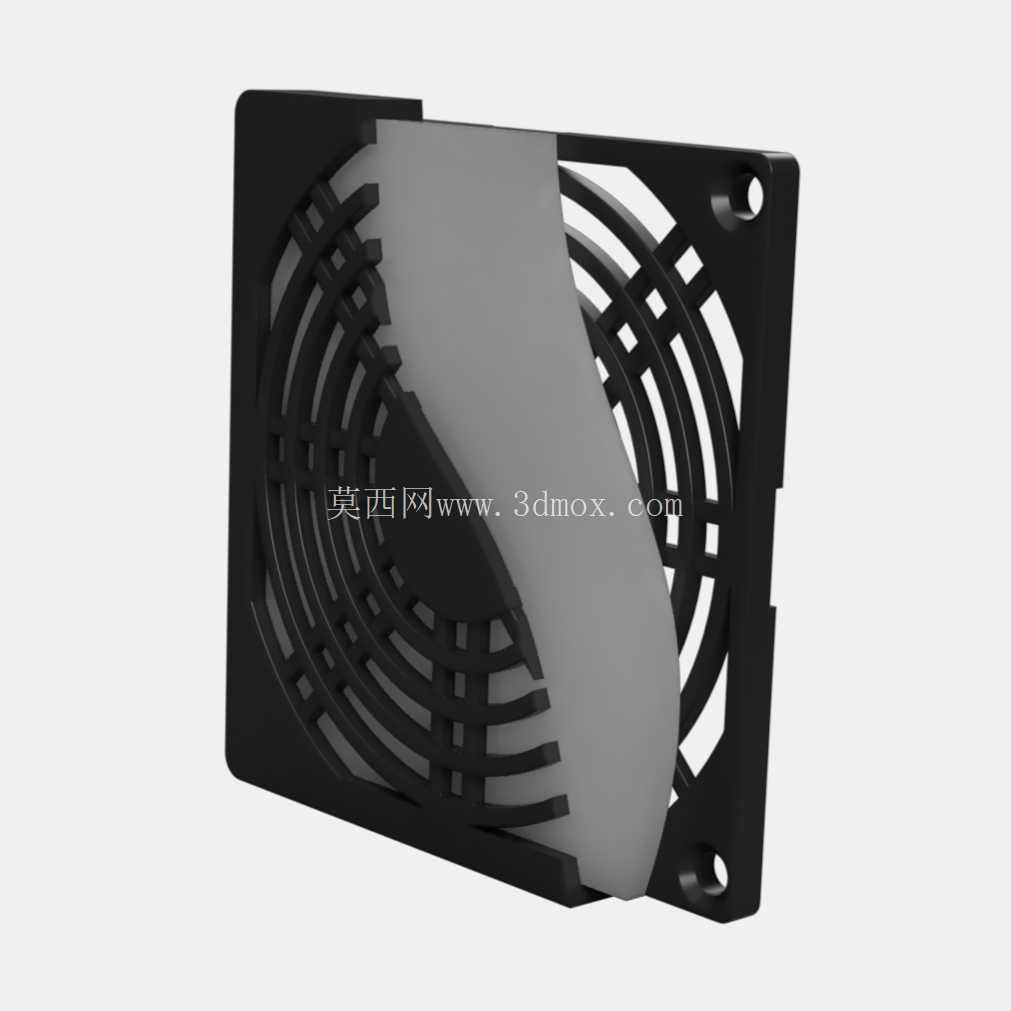

　　从实际功能层面看，这款风扇罩同时承担三个核心作用：首先是物理防护，格栅结构的筋条间隙控制在6mm以内，既不会阻挡进出风路径，又能避免设备运维过程中手指、细小金属碎屑、导线端头直接接触高速转动的风扇叶片，消除机械伤害与叶片卡滞的隐患；其次是防尘过滤，罩体与格栅之间预留了标准防尘滤棉的安装槽位，滤棉可根据使用场景的粉尘浓度选择不同目数，比如普通办公环境下用粗效滤棉阻挡浮尘，工业车间多粉尘场景可更换中效滤棉拦截金属碎屑、纤维类杂质，避免粉尘堆积在散热鳍片、电路板表面造成散热效率下降、电路绝缘性能降低的问题；第三是气流梳理，格栅的放射状加环形加强筋结构，能对风扇吹出的紊流气流做初步梳理，减少直吹气流产生的风噪，同时避免气流在进出风口形成涡流造成风损。

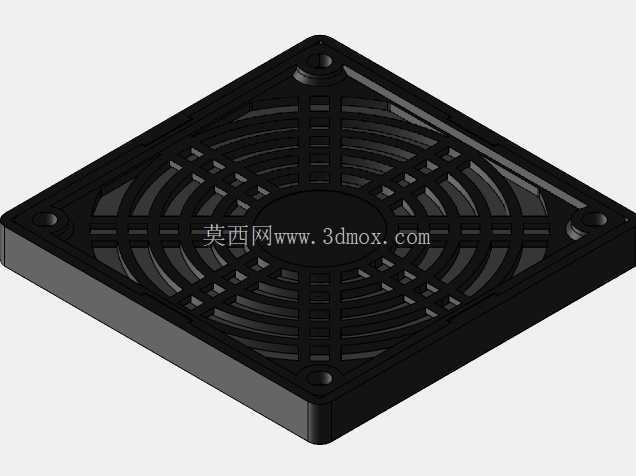

　　设计过程中首先锁定的是安装边界尺寸，适配标准80mm边长的轴流风扇，四个安装孔的孔位完全对齐常规80风扇的4mm安装孔，孔中心距保持71.5mm的行业通用尺寸，安装时不需要额外在外壳面板上重新打孔，直接沿用风扇本身的安装螺丝即可完成固定，罩体整体突出面板的高度控制在10mm以内，不会占用设备外壳内部的走线空间，也不会因为突出过多影响设备的外部安装布局。格栅部分的筋条厚度做了1.2mm的均匀设计，既保证了整体结构强度，在设备运输、日常擦拭过程中不会因为轻微外力出现筋条断裂，又不会因为筋条过厚遮挡过多通风面积，经过通风面积核算，格栅的有效通风率保持在65%以上，不会对风扇的散热风量造成明显衰减。

　　滤棉的固定结构采用了压合式设计，罩体边框内侧做了一圈0.8mm高的凸台，滤棉放置到位后，通过罩体与外壳面板之间的夹紧力完成固定，不需要额外的胶接或者卡扣结构，后期更换滤棉时只需要拧下四个安装螺丝即可完成操作，不需要额外拆解其他结构件，运维便捷性更高。四个角的安装位做了沉台设计，螺丝安装后螺丝头完全沉入沉台内，不会突出罩体表面，避免螺丝头剐蹭周边线缆或者运维人员。罩体的外边缘做了R0.5的圆角处理，没有尖锐的棱角，在装配和运维过程中不会划伤操作人员的手部，也不会割伤靠近的线缆绝缘层。

　　在实际选型适配时，这款风扇罩不仅可以用在电子设备外壳的散热风口，也可以适配小型电气控制柜、桌面3D打印机的控制箱、小型激光设备的电源舱等需要80mm风扇散热的场景，针对不同的安装面板厚度，只需要调整安装螺丝的长度即可完成适配，不需要修改罩体本身的结构。做三维建模时，所有的筋条连接处都做了R0.3的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，同时也减少了3D打印试制时的支撑需求，不管是小批量注塑生产还是研发阶段的FDM3D打印试制，都能有比较好的工艺适配性。滤棉安装槽的尺寸预留了0.5mm的压缩余量，即使滤棉厚度存在±0.2mm的公差，也能顺利安装到位，不会出现压合过紧导致滤棉变形或者压合过松导致滤棉移位的问题。

　　很多工程师在做散热结构设计时，往往只关注风扇的风量、静压参数，忽略了风口防护件对散热系统的影响，实际上如果风扇罩的通风率过低、滤棉阻力过大，会直接导致风扇实际工作点偏移，实际送风量达不到设计值，进而造成设备内部温升超标。这款风扇罩在设计阶段就做了通风面积的匹配核算，搭配常规粗效防尘滤棉时，整体风阻控制在5Pa以内，对于常规80mm轴流风扇来说，这个风阻几乎不会造成风量衰减，能够在实现防尘防护的前提下，保证散热系统的设计效率。另外格栅的筋条布局采用了环形加放射筋的结构，相比纯横纵格栅的结构，在相同筋条密度下，结构强度更高，通风面积更大，同时外观也更规整，适配各类工业设备、消费电子设备的外观风格。
