参数化H型钢工业型材结构设计

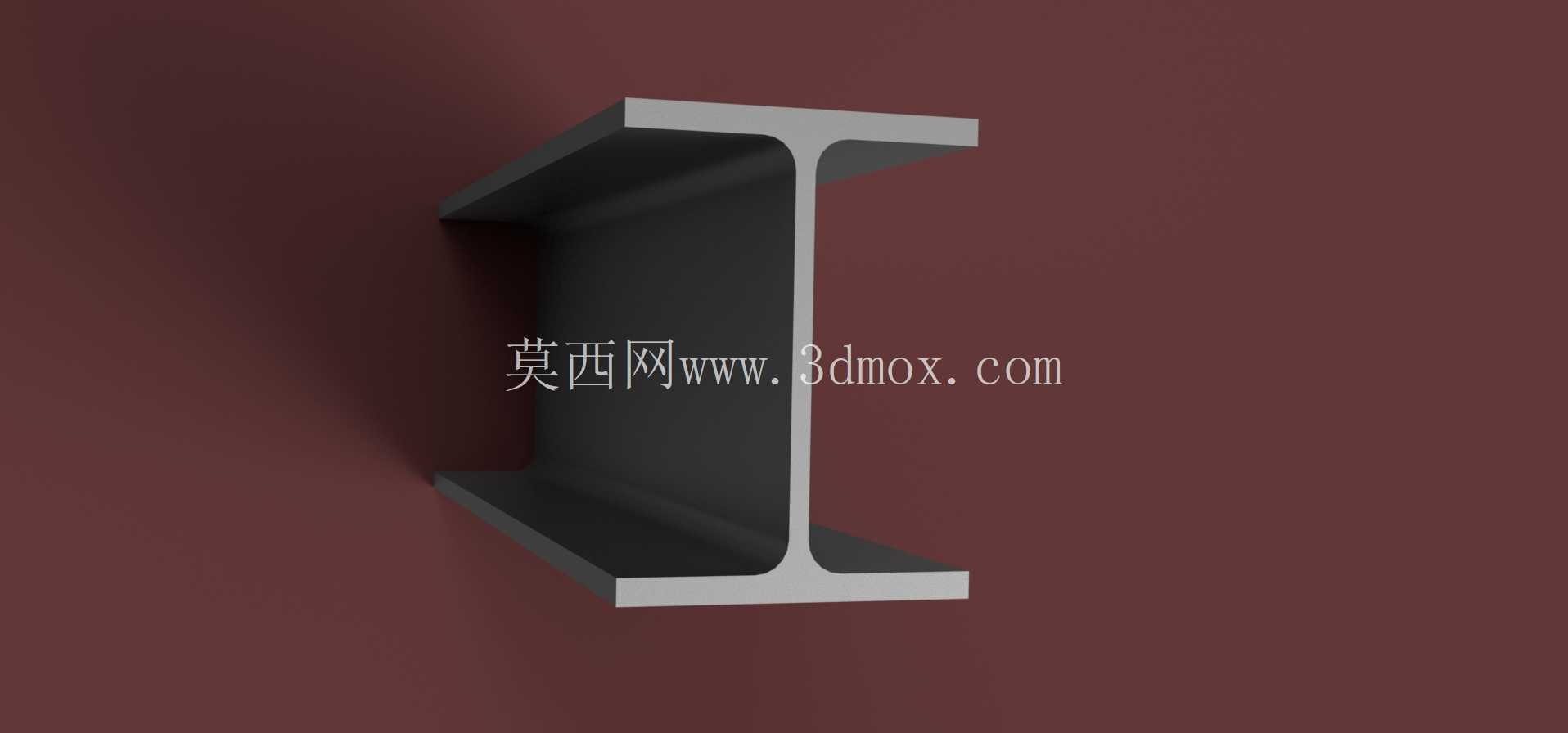

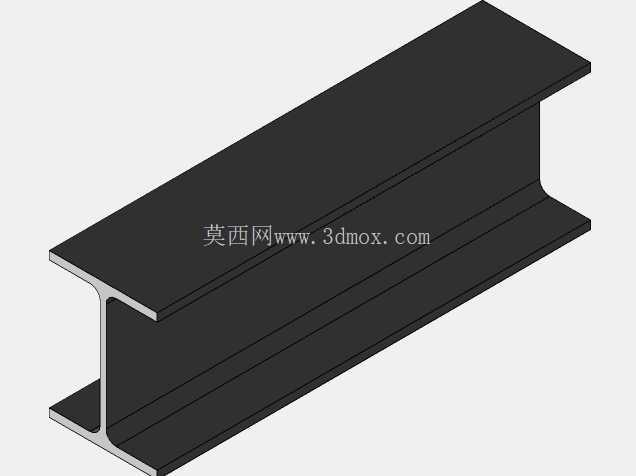

　　从截面受力逻辑来看，H型钢的材料分布刻意将更多截面积分配在远离中性轴的翼缘位置，在承受竖向均布荷载产生的弯曲应力时，上下翼缘分别承担拉压应力，中间腹板主要承担剪应力，这种材料分布方式相比等截面积的矩形钢、方管，抗弯截面模量能提升40%以上，同等承载要求下可有效降低结构自重，减少下部基础的承载负荷。做参数化设计时，核心的驱动尺寸围绕几个关键边界展开：首先是截面总高度，这个尺寸直接决定构件的抗弯能力，是选型时最先确定的核心参数，不同的截面高度对应不同的跨度与荷载区间；其次是翼缘宽度，翼缘越宽，构件绕弱轴的抗弯稳定性越好，在做平面外支撑不足的结构时，适当加宽翼缘可省去额外的侧向支撑构件；然后是腹板厚度与翼缘厚度，这两个参数需要结合剪应力与局部压应力的计算结果调整，在腹板高厚比过大时，还需要对应设置横向或纵向加劲肋，避免腹板在荷载作用下发生局部失稳。在重型厂房承重体系、大跨度桥梁主梁结构、高层建筑核心筒支撑框架、工业设备重载机架的设计场景中，H型钢是应用占比极高的结构型材，其截面力学性能的合理性直接决定整套结构的承载冗余量与材料利用率。不同于传统热轧工字钢的翼缘内斜设计，这款参数化H型钢的截面采用上下翼缘平行、翼缘外边缘无斜度的构型，在做节点拼接时，无需额外加工斜度适配的垫板，能大幅降低现场焊接与螺栓连接的装配难度，尤其适合模块化钢结构的快速拼装作业。

　　在实际工程应用中，H型钢的连接节点设计是重点，不管是采用焊接连接还是高强度螺栓摩擦型连接，都需要保证构件端部的截面尺寸精度，参数化模型可直接驱动生成不同规格的截面，在做节点验算时能快速调整尺寸匹配连接节点的板件规格，避免出现螺栓排布空间不足、焊缝长度不够的问题。对于设备机架类应用场景，H型钢的安装边界需要预留足够的操作空间，比如在做设备底座的H型钢框架时，要考虑后期管线穿设的开孔位置，参数化模型可在调整截面尺寸时同步校验开孔后的截面削弱是否在允许范围内，避免因开孔导致构件局部应力集中超过材料许用应力。

　　在做钢结构的深化设计时，参数化H型钢模型可直接导出不同长度、不同端切形式的构件，对接数控切割设备完成下料，减少传统二维图纸放样产生的尺寸误差。不同于固定规格的标准型材模型，这款参数化构型可根据实际项目的荷载计算结果，灵活调整截面各部分尺寸，在满足强度、刚度、稳定性要求的前提下，最大化压缩材料用量，避免盲目选用大规格型材造成的成本浪费。在运输与吊装环节，H型钢的截面尺寸还需要考虑道路运输的限界要求，参数化调整时可结合运输条件限制，在不降低承载能力的前提下优化截面外形尺寸，降低运输与吊装的难度。在防腐与防火处理环节，平行翼缘的H型钢相比斜翼缘工字钢，表面涂装作业更便捷，涂料的附着均匀性更好，后期维护时的表面处理难度也更低。

　　针对不同的应用场景，参数化模型还可快速调整为带变截面的H型钢构件，比如在门式刚架的梁柱节点位置，可通过参数驱动生成端部加腋的变截面构型，在弯矩最大的节点位置提升截面高度，在弯矩较小的跨中位置适当减小截面高度，进一步优化结构的材料分布。在做振动设备的机架设计时，H型钢的截面刚度优势也十分明显，其较大的截面惯性矩可有效提升机架的固有频率，避免设备运行时的激振频率与机架固有频率重合产生共振，保障设备运行的稳定性。
