BlueSeaSystemsA系列单极磁性液压断路器

　　在船舶直流配电系统、车载改装供电回路、小型工业设备控制柜这类对过载保护可靠性要求极高的场景里，单极断路器是支路保护的核心元件，本次建模的这款磁性液压式AC/DC单极断路器，就是针对交直流通用场景设计的保护器件。不同于常见的热磁式断路器依赖双金属片受热形变实现过载脱扣，磁性液压结构的脱扣特性不受环境温度影响，在-40℃到85℃的宽温域环境下都能保持稳定的脱扣精度，不会因为舱内高温或者户外低温出现误脱扣、拒动的问题，这对于常年在复杂温变环境下运行的船舶、户外作业设备来说是至关重要的特性。

　　从实际使用场景来看，这款断路器额定电流覆盖2.5A到50A区间，小电流档位可以用于仪表回路、信号采集回路的过载短路保护，大电流档位可以直接控制直流负载主回路、辅助供电回路的通断，自带的操作手柄有明确的分合位置指示，侧面的接线端子采用螺丝压紧结构，适配6mm²到16mm²的多股铜芯线，接线时不需要额外压接端子，直接剥线后压紧即可保证足够的接触压力，避免大电流工况下端子发热。

　　建模过程中首先参考了实物的安装边界，这款断路器采用面板嵌入式安装加底部固定支架的结构，正面面板的安装开孔尺寸为标准的单极断路器开孔规格，两侧的固定耳带有M4螺丝安装孔，安装时从面板正面插入断路器，背面用支架锁紧即可，不需要额外的导轨附件，适合在定制化的控制面板、设备舱壁上直接安装。本体的外形为方正的黑色绝缘壳体，壳体采用阻燃PA66材质注塑成型，表面做了哑光磨砂处理，避免日常操作时留下指纹划痕，壳体的拼接缝采用超声波焊接工艺，整体防护等级达到IP40，正面操作部位可以防止直径大于1mm的异物进入，适合在有一定粉尘的设备舱内使用。

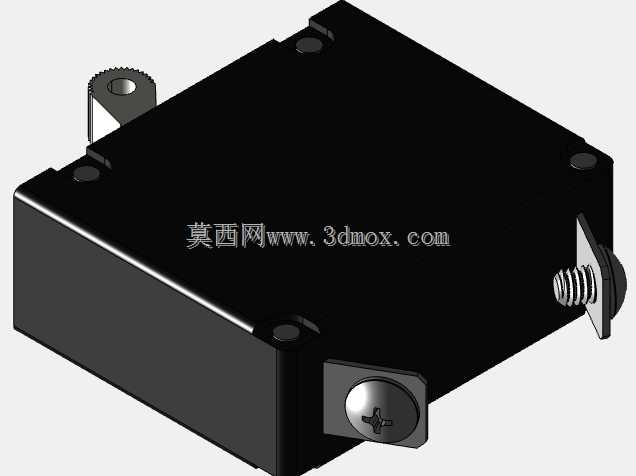

　　结构设计上，断路器的进出线端分别布置在本体的两个对角位置，一端为带外螺纹的接线柱，可以搭配螺母固定环形端子，另一端为十字螺丝压紧式接线端，适配不同的接线习惯。本体侧面带有脱扣电流调节标识？不，这款A系列断路器为固定脱扣特性，额定电流下不会脱扣，当电流达到额定值的1.3倍时会在一小时内脱扣，短路电流下可以实现毫秒级脱扣，分断能力达到5000A，完全满足小型配电系统的短路分断要求。操作手柄的拨动力度经过调校，分闸位置到合闸位置的拨动力约为15N，不会因为设备振动出现误分闸，同时手动操作时也不需要过大的力度，方便运维人员操作。

　　建模时重点还原了安装相关的所有配合尺寸，包括固定耳的孔位间距、接线端子的螺纹规格、面板安装的突出高度，这些尺寸都是实际做柜体开孔、面板设计时必须要核对的参数，如果尺寸出现偏差，安装时就会出现面板开孔错位、接线端子与其他元件干涉的问题。比如断路器背面突出面板的长度为42mm，设计安装腔时就需要预留至少50mm的纵深空间，方便接线操作同时避免导线过度弯折；两侧固定耳的中心距为38mm，开孔时对应的固定孔位要和这个尺寸匹配，否则安装时螺丝无法穿入。另外本体侧面的散热筋结构也做了还原，虽然磁性液压断路器的发热量比热磁式小，但长时间满负荷运行时壳体还是会有一定温升，散热筋可以增加壳体的散热面积，降低本体的工作温度，提升长期运行的可靠性。

　　在电路设计选型时，这类单极断路器通常和隔离开关、熔断器配合使用，断路器作为过载和短路保护的主元件，隔离开关负责明显断开点，熔断器作为后备保护，不过这款断路器本身的分断能力已经足够应对大多数低压直流场景，很多时候可以直接作为支路的主保护开关使用，不需要额外搭配熔断器，节省柜内的安装空间。另外它的交直流通用特性也减少了备件种类，不管是交流220V的辅助回路还是直流24V、48V的控制回路，都可以使用同一款断路器，降低运维的备件储备压力。

　　建模时对细节的还原也考虑到了实际装配的需求，比如接线螺丝的头部尺寸、操作手柄的行程角度、壳体上的标识刻印位置，这些细节虽然不影响整体的结构干涉检查，但在做三维布线、面板布局效果图渲染时，足够的细节还原可以让整个配电单元的装配效果更贴近真实状态，方便在设计阶段就验证整体的布局合理性，避免加工完成后才发现操作空间不足、接线干涉这类问题。比如操作手柄在合闸位置时向上突出面板12mm，设计面板上的标签位置时就要避开这个区域，防止标签被手柄刮蹭脱落；接线端子的螺丝拧紧方向为垂直向下，设计接线空间时就要在端子上方预留足够的螺丝刀操作空间，至少要留出30mm的高度来容纳螺丝刀头，否则现场接线时无法把螺丝拧紧，会留下接触不良的隐患。
