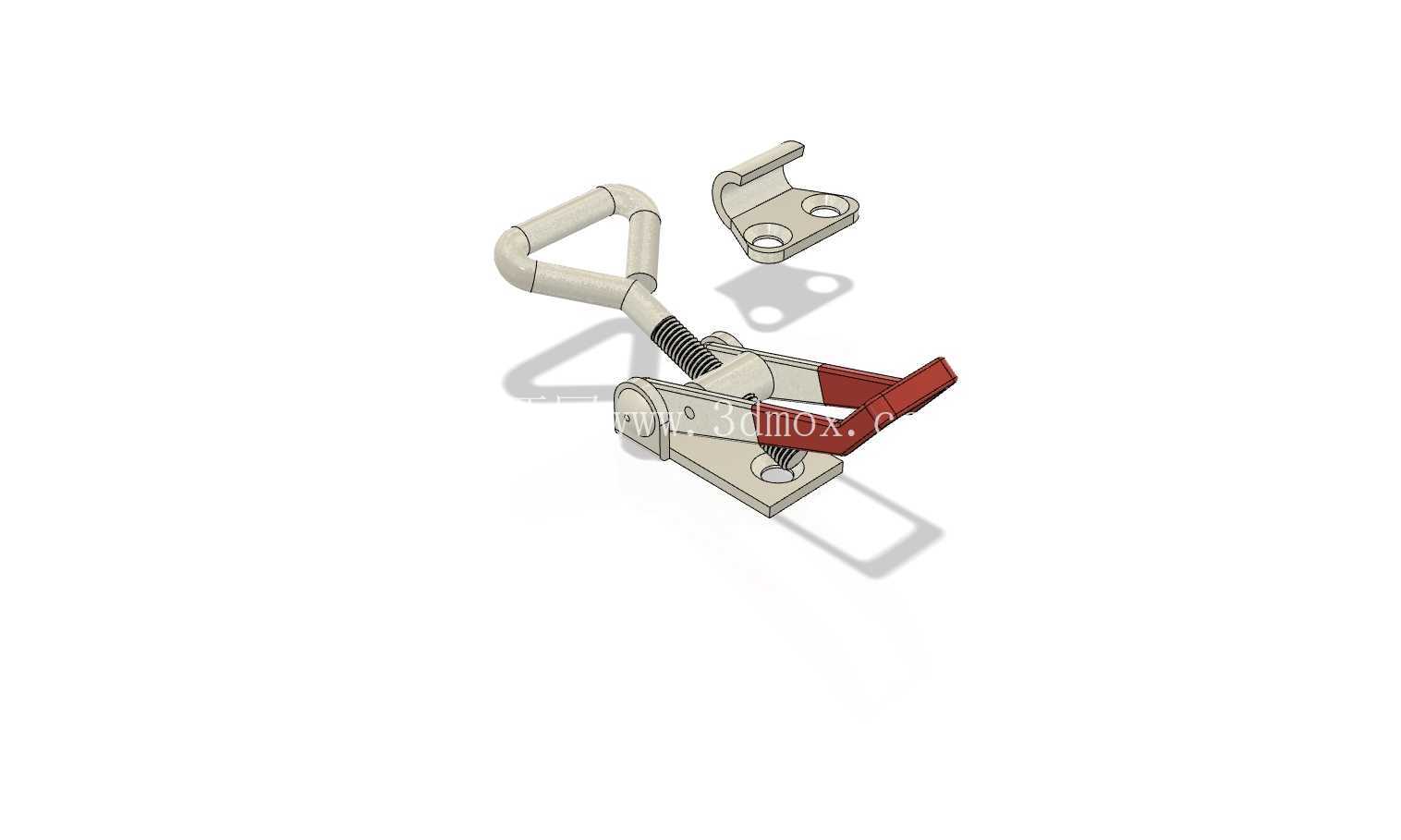

GH-4001型快速压紧肘节夹钳结构

　　在工装夹具设计、非标设备压紧工位、生产线工件定位场景中，肘节夹是应用频次极高的快速压紧元件，GH-4001这款肘节夹属于水平式快速夹钳的典型结构，核心依托连杆机构的死点锁紧原理实现工件的快速压紧与松脱，相比螺纹压紧、凸轮压紧等传统结构，它的操作行程短、锁紧力稳定，单次压紧动作仅需扳动操作手柄即可完成，能大幅降低工位操作的辅助时间，在焊接工装、装配夹具、检具定位、木工加工、电子元件压合等场景都有广泛适配性。

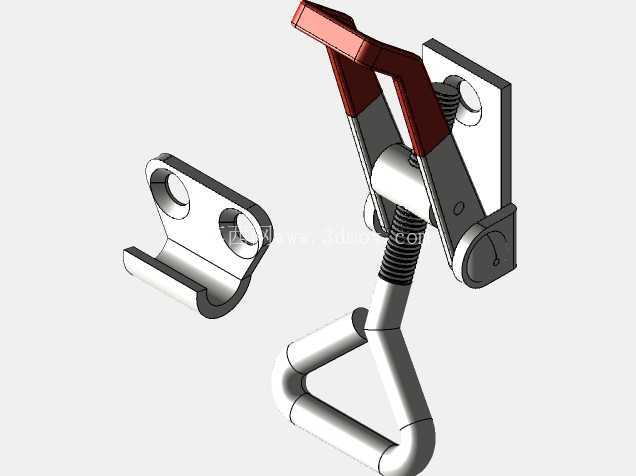

　　从结构组成来看，这款夹钳主要分为底座安装座、连杆传动组、弹簧复位件、操作手柄、压头接触端几个核心部分，底座采用带安装孔的平板式结构，两个沉头安装孔可直接通过螺栓固定在工装基板或者设备台面上，安装时需要保证底座贴合面的平面度误差不超过0.1mm，避免锁紧时出现底座翘曲导致压紧力偏移。传动部分采用多组铰接连杆配合，当手柄扳动到锁紧位置时，连杆组刚好越过机构死点，此时即使受到工件方向的反向反作用力，夹钳也不会自行松脱，锁紧状态的保持力完全依靠机构力学特性实现，不需要额外的锁止结构，可靠性远高于普通的弹性压紧结构。复位弹簧布置在连杆铰接位置，在手柄扳动到松脱位置时，弹簧会带动压头自动抬升，留出足够的工件取放空间，不需要手动提拉压头，操作连贯性更强。

　　压头部分采用带缓冲接触端的结构？不对，这款的压臂是延伸式的红色压臂，压头接触端可以根据实际工件的接触面形状更换适配的压头，比如橡胶压头、尼龙压头或者金属平压头，避免压紧过程中刮伤工件表面，尤其是针对钣金件、喷涂件、塑料件这类表面易损伤的工件，更换软质压头就能直接适配，不需要改动夹钳主体结构。操作手柄采用三角环形的握持结构，手部握持时的受力点分布均匀，扳动过程中不会出现硌手的情况，手柄的扳动角度设计在90度左右，从松脱状态到锁紧状态的扳动行程刚好适配人手的操作幅度，不需要过大的操作力就能实现可靠锁紧，普通操作人员单手即可完成操作。

　　从安装边界来看，这款夹钳的底座安装孔间距为标准的通用夹钳安装尺寸，锁紧状态下压头的下压行程在10mm左右，适配的工件压紧厚度范围在0-25mm之间，安装时需要预留出手柄扳动的操作空间，手柄侧方至少要留出30mm的操作余量，避免操作时手柄与周边工装结构发生干涉。在实际选型应用时，需要根据工件所需的压紧力匹配夹钳的额定锁紧力，这款夹钳的额定锁紧力属于中载级别，适合压紧力需求在100-500N之间的工位，比如小型钣金件焊接定位、塑胶件装配压紧、线路板测试工位定位等场景，如果需要更大的压紧力可以选择同系列更大规格的夹钳，而如果是轻载场景比如薄纸片、薄膜的定位，这款夹钳的锁紧力可能过大，容易压伤工件，需要搭配软质压头或者调整压头的伸出长度来控制实际压紧力。

　　在三维建模过程中，这款夹钳的铰接部位是建模的核心难点，需要准确还原各连杆的铰接轴位置、连杆长度比例，才能保证机构运动仿真时的死点位置与实际产品一致，否则会出现仿真时无法锁紧或者扳动行程与实际不符的问题。建模时首先要确定底座的安装基准面，以底座底面作为整个装配体的固定基准，然后依次装配铰接轴、连杆组、手柄、压臂、复位弹簧，各铰接部位需要保留合理的装配间隙，间隙值控制在0.05-0.1mm之间，既保证机构运动顺畅，又不会出现过大的晃动量。弹簧部分的建模需要匹配实际的弹簧刚度，在运动仿真时设置弹簧的预压缩量，还原松脱状态下弹簧带动压臂抬升的实际动作。

　　实际应用中，这类肘节夹的失效形式大多出现在铰接轴的磨损部位，长期反复扳动会导致铰接孔与铰接轴之间的间隙增大，出现锁紧松动、压头偏移的问题，因此在设计选型时要关注铰接部位的材质与热处理工艺，铰接轴采用淬火处理的碳钢材质能大幅提升夹钳的使用寿命，而如果是在潮湿、有腐蚀的工况下使用，还需要选择不锈钢材质的夹钳版本，避免生锈导致机构卡滞。另外在安装时，压头的接触位置要尽量靠近工件的定位支撑点，避免压紧时工件出现翘曲变形，压头的压紧点不能悬空在工件无支撑的位置，否则不仅无法实现可靠定位，还可能压弯工件。
