快速压紧式肘节夹钳工装结构设计

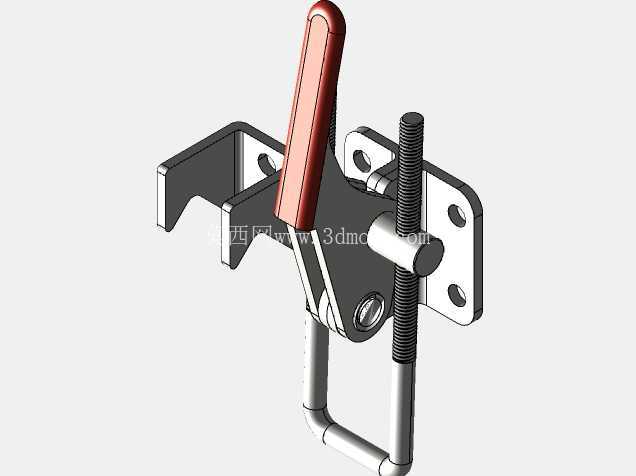

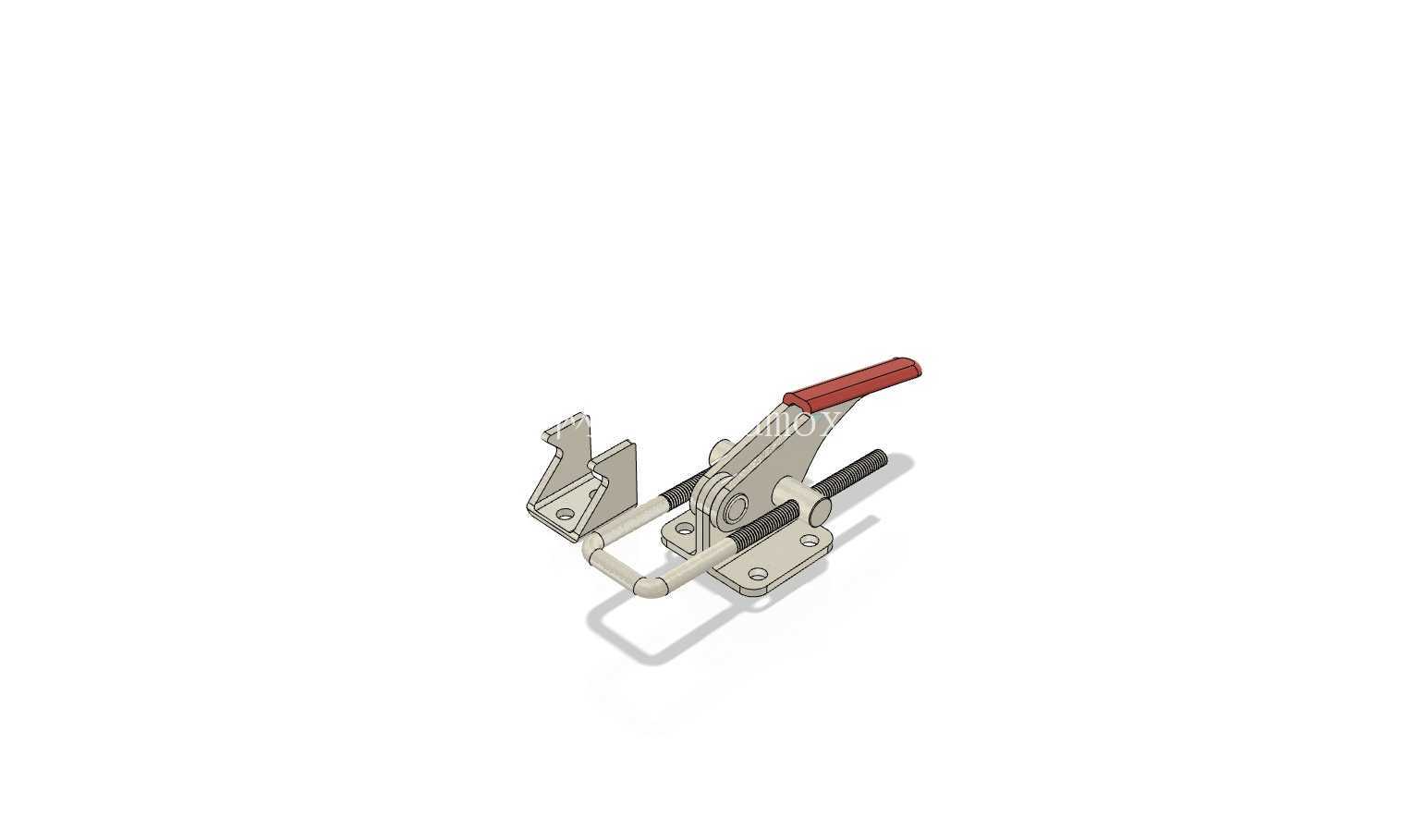

　　夹钳的操作手柄采用包覆式防滑结构，握持段做了加宽处理，操作人员扳动手柄时的受力更均匀，不会出现硌手的情况，手柄扳动到锁止位置时，连杆机构刚好越过机械死点，此时即使压紧端受到工件的反向顶推力，夹钳也不会自行松脱，只有主动扳动手柄反向解锁，才能松开压头。压头部分采用U型连接结构，搭配可调节的压紧螺杆，螺杆端部带有橡胶防滑压头，可根据被压紧工件的实际厚度调整螺杆伸出长度，调整范围覆盖常见的薄板、小型结构件的装夹厚度需求，橡胶压头既能增大与工件表面的摩擦力，避免压紧过程中工件移位，也能防止硬接触刮伤工件表面，针对表面质量要求高的阳极氧化件、喷塑件、抛光件装夹场景，这种软质压头的设计能有效减少装夹损伤。在工装夹具、生产线辅助定位、小型工件装夹的场景里，肘节夹是出镜率极高的压紧元件，这类利用连杆过死点锁止原理的夹紧件，相比螺纹旋压式夹具，操作行程短、压紧动作快，能大幅降低工位装夹的辅助时间，在电子装配、钣金加工、木工治具、检具定位等场景都有广泛应用。这款肘节夹采用水平底座安装形式，底座预留两个沉头安装孔，可直接通过螺栓固定在工装基板、工作台面或者设备机架上，安装时需注意底座贴合面的平面度，若安装面存在翘曲，长期受力会导致底座变形，影响锁止的可靠性。

　　从结构受力路径来看，操作人员施加在手柄上的扳动力，通过中间的连杆组传递到压臂上，连杆的铰接点都采用了销轴加衬套的结构，衬套选用耐磨自润滑材质，长期反复扳动也不会出现铰接点松旷的问题，能长期保持压紧力的一致性。夹钳的整体框架采用冲压钣金成型工艺，主体板材厚度经过受力校核，在额定压紧力下不会出现框架变形，所有钣金件的边缘都做了倒钝处理，没有尖锐毛刺，避免操作人员在装夹操作时被划伤。在实际选型应用时，需要先确认工位所需的实际压紧力，再匹配对应规格的肘节夹，避免小规格夹钳长期过载使用导致连杆变形、锁止失效；安装时要保证压头的压紧方向与工件被压面垂直，若存在偏角，会导致压紧力分力损耗，还可能让工件在压紧时出现侧向滑移。

　　这款夹钳的压臂打开角度足够大，松开状态下压臂会抬升到足够高度，不会阻碍工件的取放，针对需要频繁上下料的工位，这种大开口设计能减少操作干涉，提升工位操作的流畅度。铰接销轴的端部都做了防脱处理，长期使用不会出现销轴窜出、结构散架的问题，整体结构没有易损的小零件，日常维护只需要定期在铰接点滴注少量润滑油，就能保证扳动动作顺畅，不会出现卡滞。在焊接工装的应用场景里，这类肘节夹常用来定位焊接钣金件的拼缝位置，快速压紧后即可进行点焊作业，相比传统的C型钳、螺栓压板，装夹效率能提升数倍；在木工开料治具上，它可以快速压紧板材，避免开料过程中板材移位导致的尺寸偏差；在电子产品装配线上，这类夹钳用来固定工装板上的产品载具，保证装配作业时产品位置稳定。

　　设计这类夹钳的三维结构时，需要重点校核连杆死点位置的角度，既要保证锁止状态下的自锁可靠性，也要避免死点过深导致解锁时需要的扳动力过大，增加操作人员的劳动强度；同时要核算各铰接点的受力情况，保证销轴的剪切强度、连杆的抗弯强度都能满足额定压紧力下的使用需求，避免长期受力出现结构失效。底座的安装孔间距、安装孔大小都符合行业通用的安装尺寸规范，可以直接替换同规格的其他品牌肘节夹，不需要重新在工装板上打孔，互换性较强。压臂的运动轨迹做了运动仿真校核，整个扳动过程中不会和底座、安装面出现运动干涉，各运动部件之间留有合理的间隙，即使有少量加工误差，也不会出现卡滞问题。
