塑料电位器音量控制旋钮结构设计

　　这类塑料电位器旋钮，是电子设备面板调节场景里用量极大的基础操作部件，常见于音频功放、实验测试仪器、工业控制操作台、小型家电的参数调节工位，核心作用是给操作人员提供明确的施力界面，把人手的旋转扭矩传递到电位器的调节轴上，同步通过顶部的指示标识，直观反馈当前调节量对应的刻度位置，避免盲操作时的参数误判。

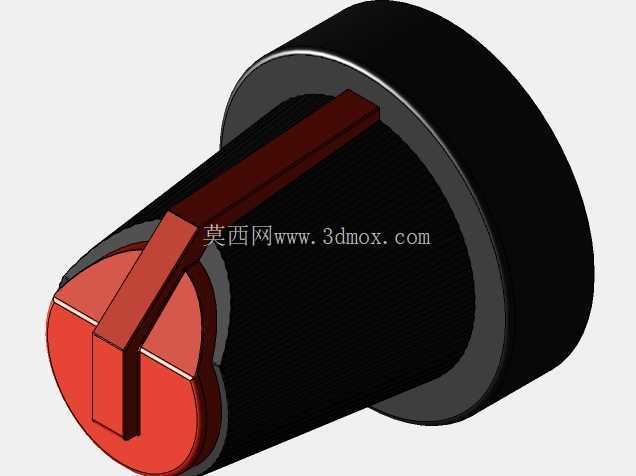

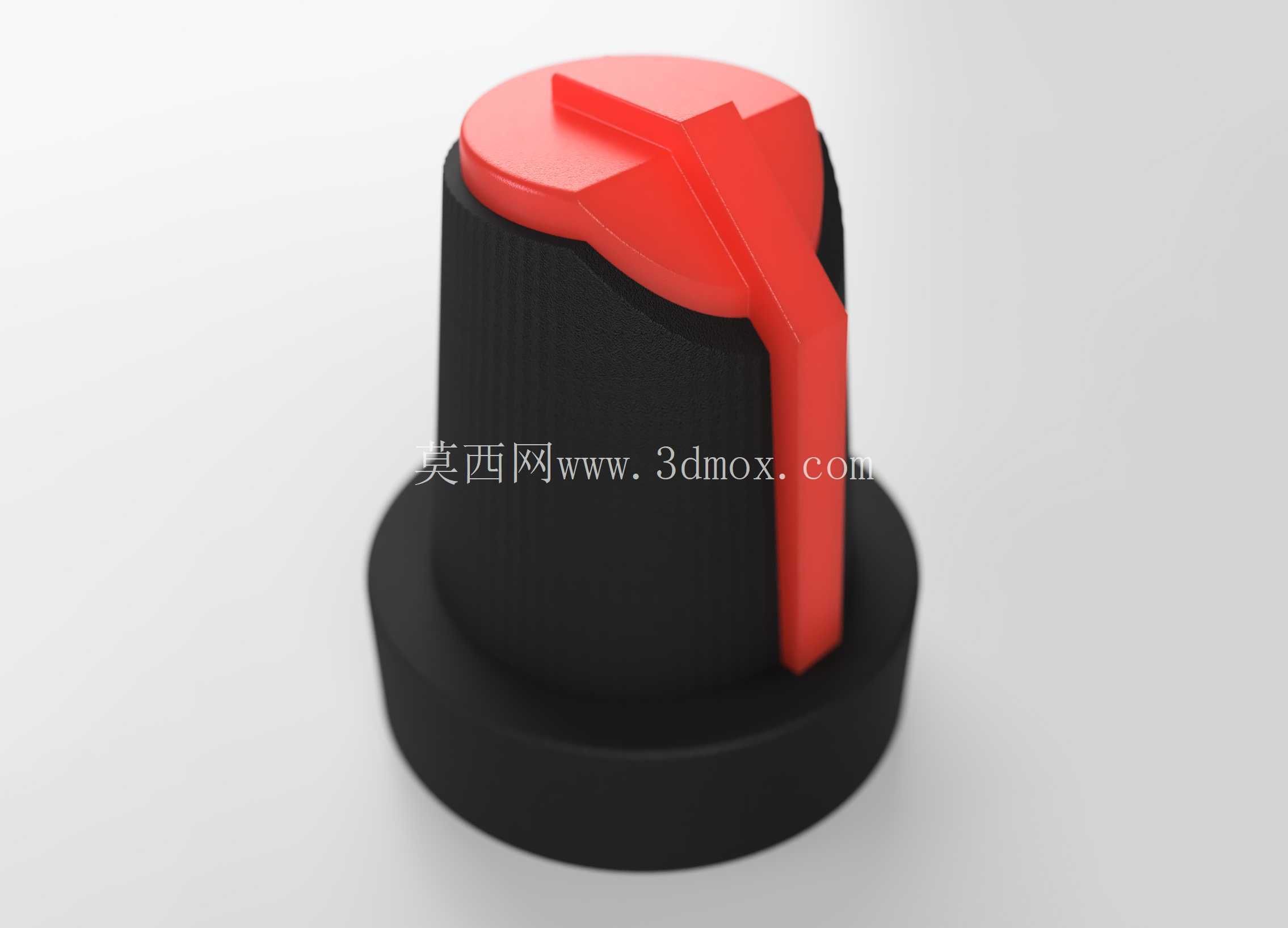

　　从结构设计逻辑来看，这款旋钮采用双色注塑的分体融合结构，主体握持部分为黑色工程塑料，表面做了细密的周向滚花处理，滚花的齿距控制在0.8mm左右，齿深0.3mm，既不会因为齿形过锐硌手，又能保证手指拧动时的摩擦力，即便手上沾有少量油污或者薄汗，也不会出现打滑脱手的情况。顶部的红色指示件和主体做了嵌入式的融合设计，指示筋从旋钮顶面一直延伸到旋钮侧壁中部，不管是俯视还是侧视操作，都能清晰看到指示位置，相比仅在顶面印刷刻度线的设计，长期使用不会因为手指摩擦导致标识磨损脱落，耐用性提升明显。

　　安装适配层面，这款旋钮针对6mm直径的滚花电位器轴做了匹配设计，内部的安装孔做了对应的XJS型花键槽结构，和电位器轴的滚花纹路完全契合，装配时只需要对准轴位垂直按压即可完成固定，不需要额外的紧定螺丝，装配效率很高，适合大批量流水线生产的设备组装场景。旋钮的整体安装边界做了严格控制，底部法兰直径比握持段大2mm，装配后法兰底面和设备面板之间预留0.2mm的间隙，既不会因为间隙过大导致旋钮晃动，也不会因为间隙过小出现转动时摩擦面板的问题，握持段的外径控制在13mm，高度18mm，成年人的拇指和食指捏合操作时的接触面积刚好合适，旋转时的施力力矩符合日常操作的发力习惯，长时间连续调节也不会出现手指酸痛的情况。

　　从实际使用的工况适配来说，这款旋钮的塑料材质选用了常见的ABS工程塑料，黑色部分添加了少量的抗UV助剂，在设备面板长期受灯光照射的场景下不会出现明显的变色老化，红色指示部分选用了同基材的色母注塑，和主体的结合强度高，日常拧动施加正常操作扭矩时不会出现指示件断裂或者脱落的问题。旋钮的底部做了轻微的倒角处理，装配时可以自动导正电位器轴的位置，降低装配时的对位难度，即便工人装配时存在轻微的轴位偏差，也能顺着倒角滑入正确的安装位置，减少装配不良率。

　　在设备面板的布局设计中，这类旋钮的中心间距通常预留20mm以上的操作空间，避免相邻旋钮之间的操作干涉，这款旋钮的外形轮廓做了圆弧过渡，没有尖锐的棱角，即便多个旋钮密集排布，操作时也不会刮蹭到相邻的旋钮或者手指。相比金属材质的旋钮，这款塑料旋钮的重量更轻，单只重量不到5g，不会给电位器轴带来额外的径向负载，长期使用不会因为旋钮自重导致电位器轴偏移，影响电位器的调节精度和使用寿命，同时塑料材质的绝缘性能更好，在一些带高压的调节工位，即便设备出现轻微的漏电情况，也能起到基础的绝缘防护作用，提升操作的安全性。

　　针对批量使用的场景，这款旋钮的结构设计充分考虑了注塑生产的工艺性，主体部分的脱模斜度控制在1.5度，没有倒扣结构，注塑生产时可以采用简易的两板模生产，生产效率高，单件成本极低，适合大批量采购使用，红色指示件和主体的装配采用过盈嵌合的结构，不需要额外的胶水粘接，装配工序简单，组装后的整体强度可以满足日常操作的扭矩要求，正常使用情况下可以承受超过1万次的旋转调节而不出现结构损坏。
