小型简化款有刷直流驱动电机结构

　　做小型设备结构选型的时候，这类小功率直流电机是绕不开的基础动力件，从桌面级小型实验装置、民用小家电的动力输出，到学生竞赛类小型移动载具、简易自动化工位的辅助驱动，再到玩具类产品的动力源，它的适配场景覆盖得非常广，核心原因就是结构足够简单，驱动门槛低，不需要复杂的控制电路就能实现正反转与转速调节，对非电控专业的结构工程师来说，选型和集成的难度很低。

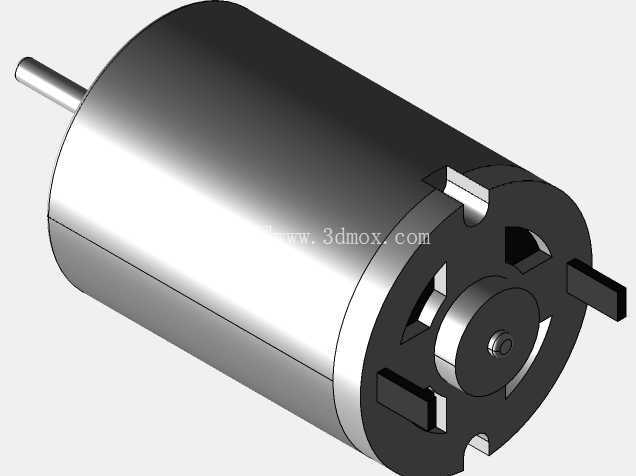

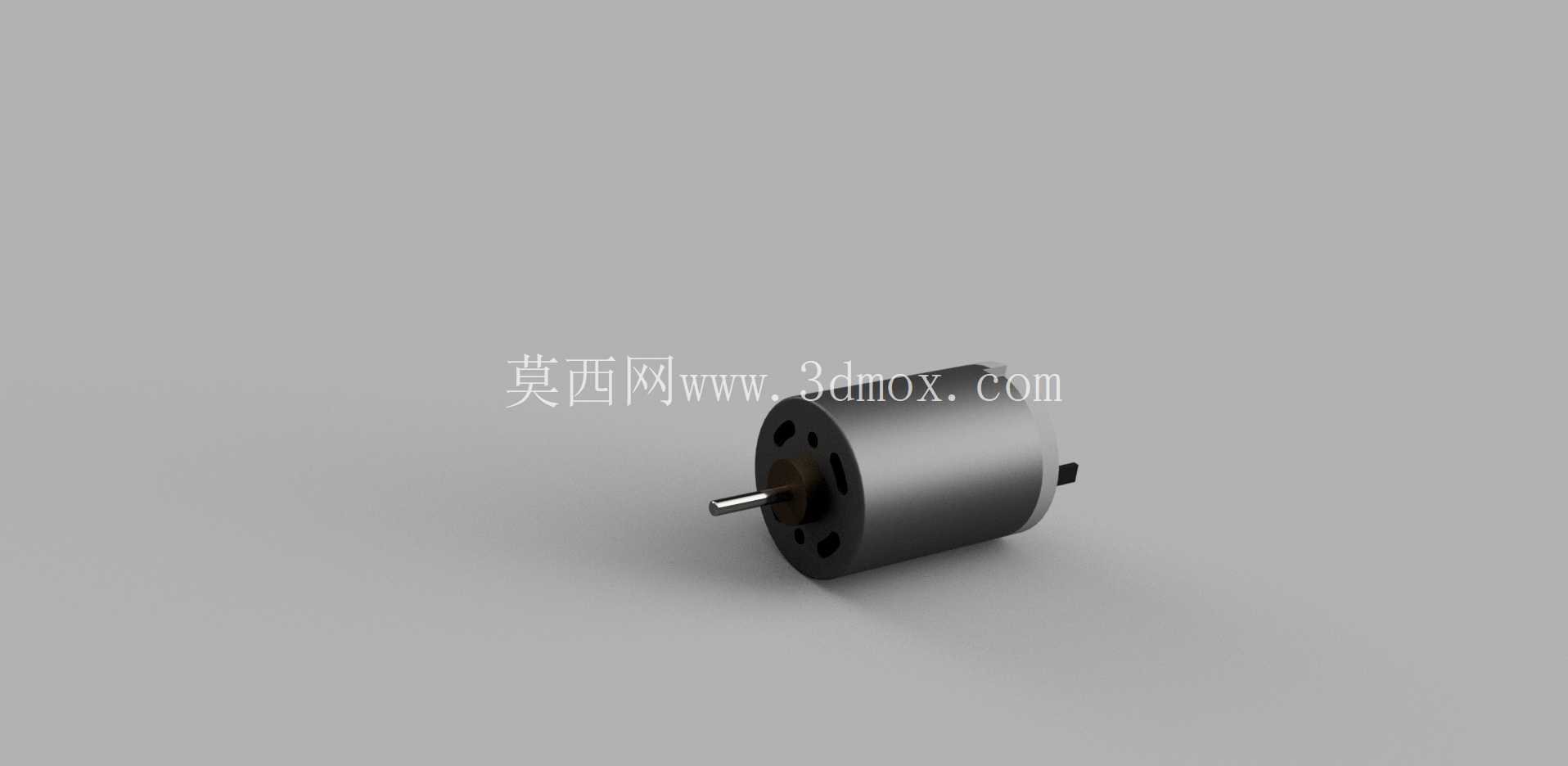

　　这款模型做了合理的结构简化，没有把内部绕组、换向器这类对外部装配无影响的细碎结构全部还原，保留了所有和安装、传动对接相关的关键特征：输出轴的直径、伸出长度完全按照常规同规格电机的实际尺寸建模，轴端没有做多余的特征，方便使用者根据自身需求后续加工扁位、卡槽或者加装联轴器、齿轮等传动件；机壳部分还原了圆柱主体的外径尺寸，尾部端盖的安装凸台、定位缺口都做了准确呈现，这些特征是实际装配时和安装座配合的关键，很多新手建模容易忽略尾部的定位结构，导致实际装配时端盖和安装座干涉，或者周向定位失效，电机运转时出现跟转的问题，这个模型里把这些安装边界都做了准确还原，能直接用来做装配干涉检查。

　　从设计思路来看，这类小型直流电机的结构逻辑非常成熟，机壳采用薄壁拉伸的金属圆筒，既作为定子磁钢的安装载体，又承担整体结构的防护与散热功能，金属材质的机壳能把绕组运转产生的热量快速导出，避免长时间运转时内部温升过高；尾部的端盖采用注塑材质，集成了电刷的安装位与轴承定位槽，端盖上的几个凸耳一方面是用来和机壳做铆接固定，另一方面也能作为安装时的周向防转结构，当电机通过尾部法兰安装时，凸耳卡入安装座的对应槽位，就能抵消输出轴带负载时产生的反扭矩，不需要额外增加防转结构。输出轴采用双轴承支撑结构，前轴承嵌在机壳前端的轴承位里，后轴承安装在尾盖的定位槽中，两个轴承的跨距经过合理设计，能保证输出轴的径向跳动控制在小功率设备允许的范围内，带动轻负载的时候不会出现轴端晃荡的问题。

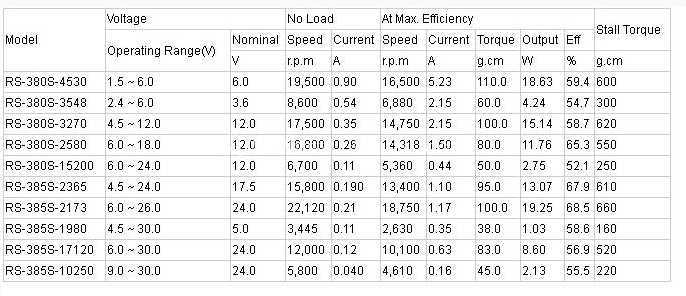

　　实际选型使用的时候，首先要确认安装边界的匹配度：机壳的圆柱外径决定了安装座的抱箍内径或者法兰开孔尺寸，输出轴的伸出长度要和传动件的安装深度匹配，不能出现轴顶到传动件内部、或者传动件固定后轴向窜动的问题；尾部的出线位置要预留足够的走线空间，不能让线材被端盖或者安装座挤压，避免长时间运转后线材绝缘层破损短路。这类电机的输出特性是转速偏高、扭矩偏低，通常需要搭配减速齿轮组来适配不同的负载需求，建模的时候如果要做整机装配，可以直接在输出轴端配合适模数的齿轮，不需要额外调整轴的尺寸，因为模型的轴径是按照通用标准做的，和市面上常规的小模数齿轮内孔尺寸匹配。

　　很多做小型设备开发的工程师在方案阶段，不需要把电机的所有内部细节都建出来，只要外部安装尺寸、对接特征准确就足够完成整体结构的布局，这个简化后的模型刚好适配这个需求，不会因为过多的内部特征占用装配体的算力，打开和转动装配体的时候流畅度更高，同时所有和装配相关的特征都没有缺失，不会出现干涉检查漏项的问题。比如做小型传送带的驱动轮动力匹配时，把这个电机模型导入装配体，直接对接减速箱和驱动辊，就能快速确认电机的安装位置是否和机架、护板等结构干涉，出线方向是否合理，不需要等到零件加工后才发现安装空间不足的问题。另外这类电机的安装方式比较灵活，既可以通过圆柱机壳用抱箍固定，也可以通过尾部端盖的凸耳做法兰固定，模型里两种安装方式对应的定位特征都做了保留，工程师可以根据自己的设备结构选择合适的固定方式，不需要再额外补建安装特征。

　　需要注意的是，这类简化模型适合用于方案阶段的布局、干涉检查、装配演示，如果要做电机本身的生产加工，还需要补充内部绕组、换向器、磁钢等细节结构，但对于绝大多数做设备集成、整机结构设计的工程师来说，这个模型的细节程度完全够用，既能保证设计效率，又能避免因为模型过于复杂导致的软件卡顿问题。在做运动仿真的时候，只要给输出轴设置对应的转速参数，就能模拟电机的动力输出状态，验证传动结构的运动路径是否合理，有没有出现运动死点或者结构碰撞的问题。
