槽型透射式光电检测元件结构设计

　　在做小型自动化设备的转速检测、位置限位、物料到位检测场景里，槽型光电元件是成本极低、可靠性足够的选型方向，这款TCST2103结构的透射式光电传感器，是很多入门级检测工位的常用元件。从实际使用的角度看，这类元件的核心检测逻辑是依靠槽口内的光路通断输出电信号，发射端在槽体一侧发出固定波长的红外光，接收端在对侧匹配对应感光区间的光敏元件，当有不透明物体从槽口中间穿过遮挡光路时，接收端的电平状态会发生跳变，后端电路捕捉这个跳变信号就能完成计数、到位判断、转速测算的功能，比如小型直流电机的尾部码盘检测、流水线小型工件的到位触发、3D打印机的限位归零工位，都能看到同结构元件的应用。

　　做三维建模的时候，首先要卡准的是安装边界，这款元件的插针间距是标准的2.54mm排针规格，四个直插引脚分别对应发射端正负极、接收端集电极与发射极，建模时要严格保证插针的中心距公差，避免画完PCB封装后出现插装错位的问题；槽口的宽度是这类元件选型的核心参数，这款的槽宽刚好适配0.8mm-3mm厚度的遮挡片，建模时槽口的内壁要做平直处理，不能出现多余的拔模斜度，避免实际装配时遮挡片刮蹭槽壁，影响检测响应速度。元件本体的安装固定孔在槽体的一侧延伸耳上，建模时要把固定孔的中心到插针基准面的距离标注清楚，方便结构工程师在安装板上对应打沉孔，用M2的小螺丝就能完成本体固定，不需要额外做固定支架，能节省不少安装空间。

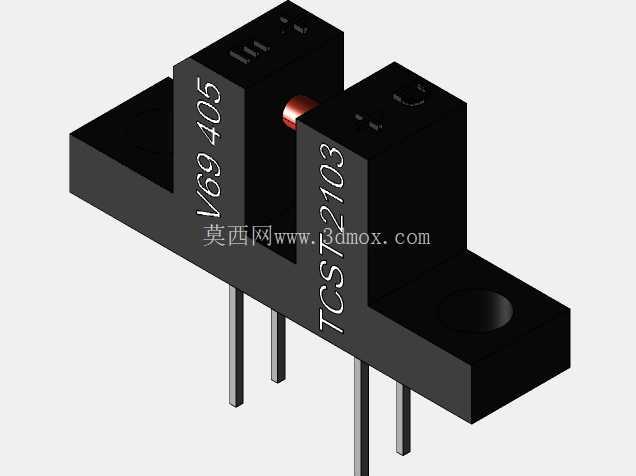

　　从功能特性上看，这类透射式光电的响应速度比反射式光电更快，因为不需要考虑被测物体的表面反光率差异，只要光路被完全遮挡就能触发信号，检测一致性更好，在做转速测量的时候，只要在转轴上固定一个带缺口的码盘，把码盘的叶片伸进槽口内，转轴每转一圈，叶片遮挡光路的次数和码盘缺口数对应，后端电路统计单位时间内的信号跳变次数就能换算出实时转速，比霍尔传感器的安装更简单，不需要额外配对磁钢。建模的时候特意把槽口中间的光轴位置用红色圆柱做了示意，就是为了在装配仿真的时候，能直观看到光路的走向，方便调整码盘或者遮挡片的安装位置，保证遮挡片能完全切断光路，避免出现漏检的问题。

　　外形设计上，元件本体采用黑色不透光的塑封外壳，一方面是为了隔绝环境杂光对接收端的干扰，避免车间内的照明光线、设备指示灯的光线误触发传感器，另一方面塑封材料的绝缘性足够，直插引脚和外壳之间的绝缘强度能满足常规低压工控电路的使用要求。建模时本体的棱角都做了微小的圆角处理，还原实际注塑件的工艺特征，不会出现尖锐的直角结构，插针的长度按照实际元件的插装余量做了设定，穿过PCB后预留1-1.5mm的焊盘焊接长度，既不会因为插针过长导致焊盘连锡，也不会因为插针过短出现焊接不牢的问题。

　　在做设备结构布局的时候，这类元件的占用空间很小，本体总高度不到15mm，安装时不需要预留太大的操作空间，只要保证槽口位置没有其他结构件遮挡光路就行，和其他直插电子元件的布局兼容性很好，不需要单独设计特殊的安装位。很多新手工程师在选型这类光电的时候，容易忽略槽深的参数，这款元件的槽深足够，遮挡片伸进槽口5mm以上就能稳定触发，不需要严格控制遮挡片的插入深度，对装配公差的容忍度更高，适合批量生产的小型设备使用，能降低装配调试的时间成本。建模的时候把每个结构的尺寸都按照实物的实测值做了还原，不管是做PCB布局的干涉检查，还是做整机的装配仿真，都能直接调用这个模型，不需要再反复核对元件尺寸，能减少结构设计阶段的反复修改工作量。
