NEMA23集成闭环步进电机结构设计

　　在桌面级数控设备、小型自动化装配工位、SMT贴装辅助机构这类对安装空间、定位精度有平衡要求的场景里，NEMA23规格的集成闭环步进电机一直是结构工程师选型清单里的高频选项。不同于传统开环步进加外置编码器的分体式方案，这款集成式设计把位置反馈单元、驱动控制模块和电机本体整合在同一壳体内部，省去了外部编码器接线、驱动器与电机间的脉冲信号传输链路，既减少了柜内布线的杂乱程度，也降低了信号干扰带来的丢步风险，对于紧凑布局的桌面设备来说，能有效压缩电气安装区的占用空间。

　　从实际使用的功能逻辑来看，这款电机的闭环控制逻辑会实时比对转子实际位置和控制器下发的指令位置，当出现负载突变导致的位置偏差时，会自动调整输出扭矩进行补偿，不会像普通开环步进那样出现丢步后设备继续运行导致的加工错位、送料偏差问题，在openpnp这类需要精准点位移动的贴装场景里，能稳定实现毫米级以下的重复定位精度，不需要额外加装外部位置传感器做二次校验。

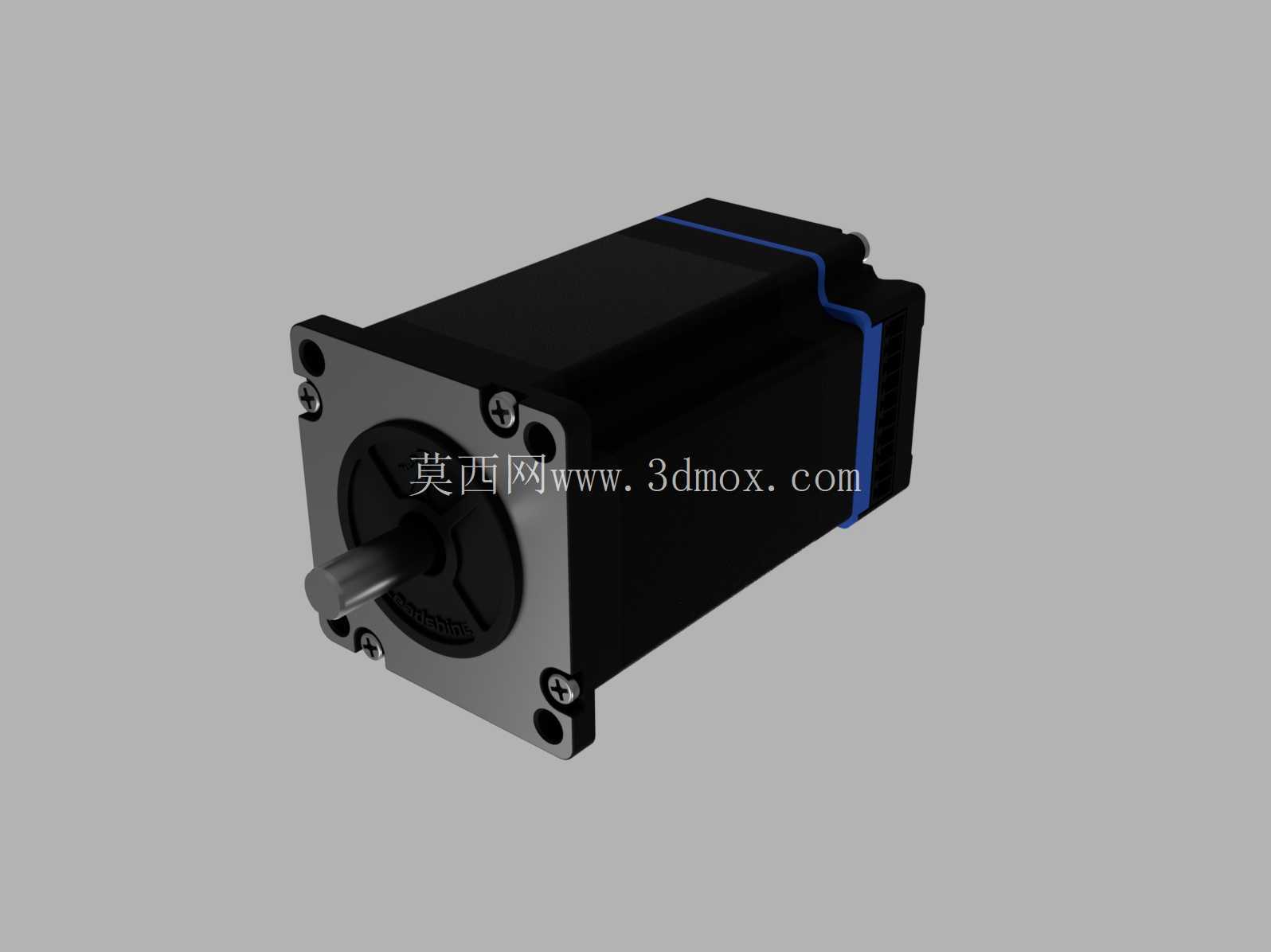

　　做结构设计时，首先要卡死的就是安装边界尺寸，这款电机的安装法兰面为标准NEMA23规格，法兰边长57.2mm，法兰上的安装孔位完全适配行业通用的安装孔距，不需要对现有设备的电机安装座做二次改孔加工，替换原有同规格开环步进时可以直接兼容安装位。电机主体部分长度为96mm，算上输出轴的总长度为117mm，在做设备内部布局时，要给电机尾部的接线端预留至少15mm的走线弯折空间，避免线缆长期处于弯折受力状态导致线芯断裂。输出轴直径为8mm，轴伸长度15mm，轴端采用标准的D型切面设计，配套同步轮、联轴器时不需要额外做轴面铣边加工，靠D型面的平面贴合就能传递足够的扭矩，防止传动件和轴之间出现相对滑动。

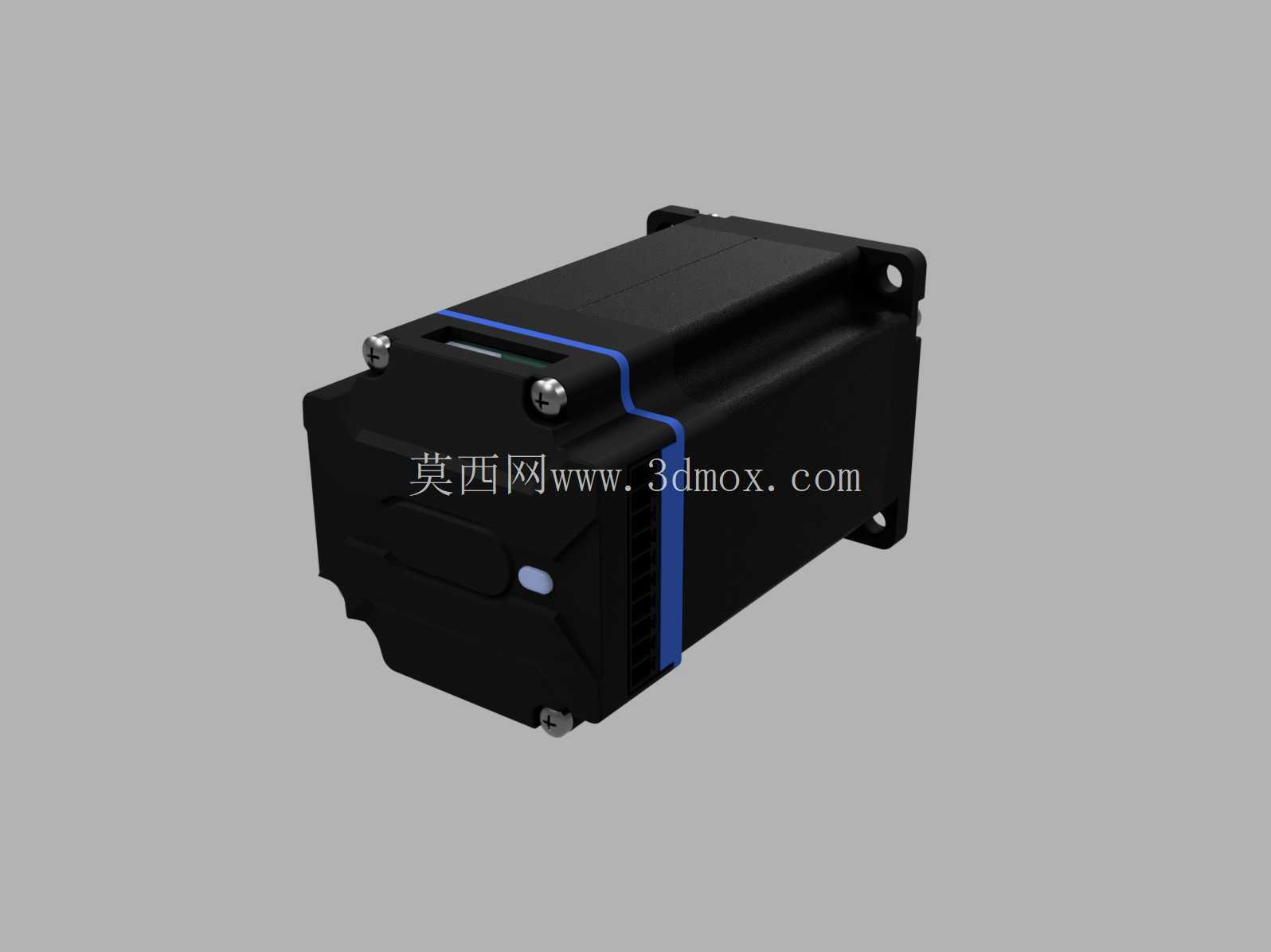

　　壳体设计上，主体采用黑色硬质阳极氧化铝合金材质，侧面预留了散热筋结构，在持续额定扭矩输出的工况下，能通过壳体表面把绕组产生的热量快速散发到周围空气中，避免长时间运行时内部温度过高导致磁钢退磁。法兰端采用镀锌钢板材质，端面的平面度控制在0.02mm以内，安装时和设备安装面贴合紧密，不会因为端面倾斜导致输出轴出现径向跳动，影响传动精度。输出轴端加装了防尘密封圈，能阻挡车间环境里的金属碎屑、粉尘进入电机内部轴承，延长轴承的使用寿命，在有少量切削液飞溅的轻型加工场景里也能稳定运行。

　　选型搭配时要注意，这款电机的输出扭矩适配0.5N·m到1.2N·m的负载区间，搭配导程5mm的滚珠丝杠时，可以实现水平负载15kg以内的精准传动，适合小型数控雕刻机的Z轴传动、自动点胶机的点位移动、小型传送带的驱动这类工况。安装时要保证输出轴和传动部件的同轴度，同轴度误差控制在0.1mm以内，避免额外的径向力作用在输出轴轴承上，导致轴承过早磨损、运行噪音变大。接线端采用快插式接头，引脚定义和同规格集成步进通用，替换时不需要重新做线序定义，能减少设备组装时的接线工时。

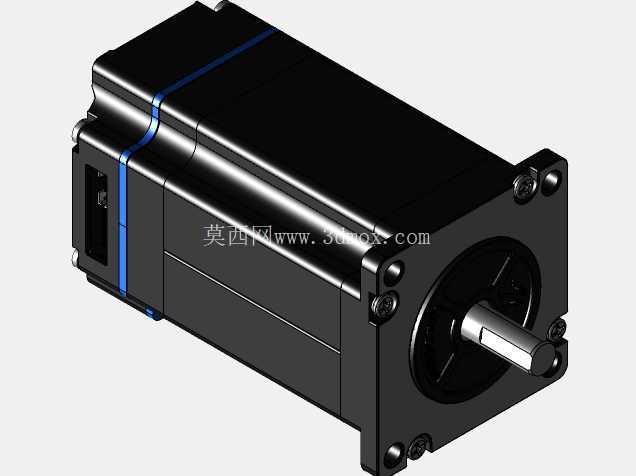

　　从建模细节来看，模型完整还原了法兰面的安装沉孔、壳体侧面的散热槽、尾部的接线端口、输出轴的D型切面等所有安装相关的细节特征，在做设备整体装配干涉检查时，可以直接导入装配体，模拟真实安装状态下的空间占用，检查电机和周围的钣金护罩、传动部件、走线槽之间是否存在干涉，不需要再对模型做二次简化处理。模型的安装孔位、配合尺寸都和实物一致，在做安装座设计时，可以直接提取模型上的安装孔尺寸、法兰定位尺寸来生成工程图，减少测绘实物的工作量，也能避免手动测绘带来的尺寸误差，保证加工出来的安装座能和电机完美适配。
