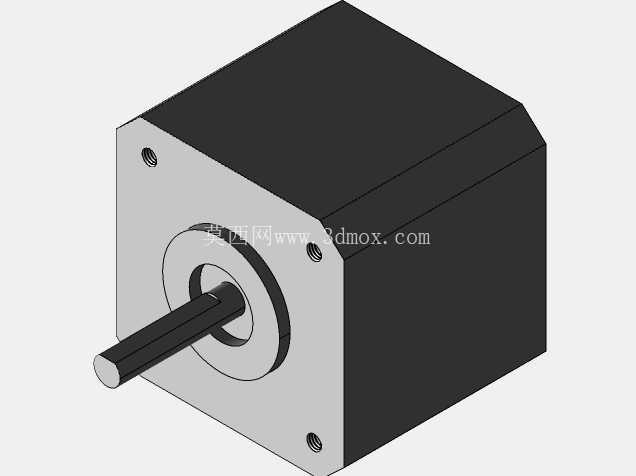

NEMA17双极步进电机42规格结构模型

　　做这类电机的三维建模时，首先要卡准的就是安装面的边界尺寸，毕竟这类标准法兰电机的核心互换性就来自安装位的统一，42mm见方的前端法兰是NEMA17标准的核心标识，法兰面上的四个安装孔位呈正方形分布，孔位的中心距、孔径都要严格匹配通用安装支架的尺寸，不能出现建模偏差导致后续装配时孔位错位，很多新手建模时容易忽略法兰面的止口尺寸，也就是输出轴根部的圆形凸台，这个凸台是和负载端的安装座定位配合的关键结构，凸台的外径、突出法兰面的高度如果做不准，电机装到设备上就会出现轴系不同心的问题，轻则运行时出现异响抖动，重则会导致输出轴承受额外径向力，缩短轴承使用寿命。在桌面级3D打印机的运动轴驱动、小型数控雕刻机的进给传动、实验室自动化液体工作站的位移模组、桌面型贴标机的送标机构这类对控制精度、安装空间有明确要求的轻载自动化场景里，42规格的双极步进电机始终是选型清单里的主流选项，这类NEMA17标准的步进电机凭借统一的安装接口、成熟的驱动适配性，覆盖了从消费级DIY设备到小型工业自动化模组的大量传动需求。

　　这款电机的机身长度为38mm，对应的静扭矩参数刚好适配轻载直线模组的驱动需求，建模时机身的方形外壳要做边角的小倒角处理，还原实际冲压外壳的工艺特征，不要做成尖锐的直角，实际生产中电机的定子外壳是冲压拉伸成型的，边角必然存在工艺圆角，这部分细节虽然不影响装配干涉检查，但能提升模型的写实度，方便后续做设备整体的渲染出图。输出轴的参数是建模时另一个需要重点核对的部分，5mm直径的输出轴是42步进电机的通用轴径，轴端的D型切扁结构是为了配合带顶丝的同步轮、联轴器使用，防止传动件和轴之间出现打滑空转，切扁的位置距离轴端的长度、切扁的深度都要和实物一致，很多人建模时只做了光轴，漏掉D型切扁，后续装配同步轮的时候就会发现配合特征缺失，没法还原真实的防转结构；23.5mm的轴伸长度要结合常用的联轴器、同步轮的安装厚度来核对，确保传动件锁紧之后不会碰到前端盖的油封位置。从设计思路上来说，这类标准步进电机的三维模型核心价值是给设备整体设计做装配干涉检查、安装空间预留用的，所以建模时不需要拆解内部的定子、转子、线圈结构，只需要把外部的所有装配特征做准确就足够满足工程使用需求：后端盖的出线位置、出线口的尺寸要还原，方便设计时预留走线空间，避免电机装完之后线被机身或者安装架压住；机身外壳的四个边角不要做多余的异形结构，标准NEMA17电机的机身都是等截面的方形结构，刚好适配常见的铝型材电机安装座、L型固定支架的夹持尺寸。实际选型搭配的时候，38mm机身长度的NEMA17双极步进电机，通常搭配A4988或者DRV8825这类常用的步进驱动板，驱动电流和电机的绕组参数匹配，就能实现0.9度或者1.8度的整步驱动，配合细分驱动可以实现更高的位移分辨率，刚好满足小型设备的定位精度要求。建模过程中还要注意安装面的平面度特征，前端法兰的安装面是和设备支架贴合的基准面，建模时要保证这个面的平面特征完整，不要出现多余的凸点或者凹陷，否则在工程软件里做装配配合的时候会出现配合错误，导致整个电机的安装位置出现偏差。

　　另外，输出轴的同轴度要在建模时做好约束，轴的中心轴线要和法兰面的中心完全重合，和机身的中心轴线保持一致，否则后续装配负载的时候，会出现虚拟装配里的偏心问题，没法准确计算轴系的受力情况。很多做小型自动化设备的结构工程师在选型阶段，都会先调用准确的电机三维模型搭建设备整体框架，根据电机的安装尺寸调整安装支架的位置、预留电机的散热空间，38mm长度的机身不会占用太多的安装纵深，很适合用在安装空间紧凑的桌面设备里，比如小型传送带的驱动辊、自动点胶机的Z轴升降、桌面机械臂的关节驱动，都能看到这款电机的应用场景。

　　做模型的时候还要注意，电机外壳的表面不要做多余的纹理特征，实际这类电机的外壳都是黑色哑光喷塑处理，表面是均匀的哑光质感，前端法兰是镀锌钢板的金属质感，输出轴是镀镍的钢材质感，这些外观特征的还原可以帮助工程师在做设备整体渲染的时候，得到更贴近真实成品的效果，方便做方案汇报的时候展示设备的整体外观。还要注意的是，法兰面上的四个安装孔是通孔设计，建模时不要做成盲孔，实际装配的时候螺丝是从法兰前端穿过，拧到后方的安装支架或者电机座上，孔的深度要贯穿整个法兰端盖的厚度，避免装配时出现螺丝长度计算错误的问题。
