Telemecanique方型光电感应检测元件

　　在自动化产线的物料到位检测、包装工位的缺件识别、输送线的工件计数场景里，光电类检测元件的选型直接决定了工位检测的可靠性与调试效率，这款方型光电检测元件的三维结构还原，完全参照实物的装配关系与外形边界搭建，能直接用于设备布局阶段的干涉检查与安装位预留。从实际使用场景来看，这类光电传感器常被布置在装配线的工件定位工位，通过发射调制光信号检测前方是否有工件遮挡，输出开关量信号给PLC完成工位逻辑触发，相比接触式行程开关，它没有机械磨损，检测响应速度能达到微秒级，适合高速运行的自动化产线使用，在物流分拣线的包裹到位检测、电子组装线的PCB板定位、机床加工区的工件到位确认场景中都有广泛应用。

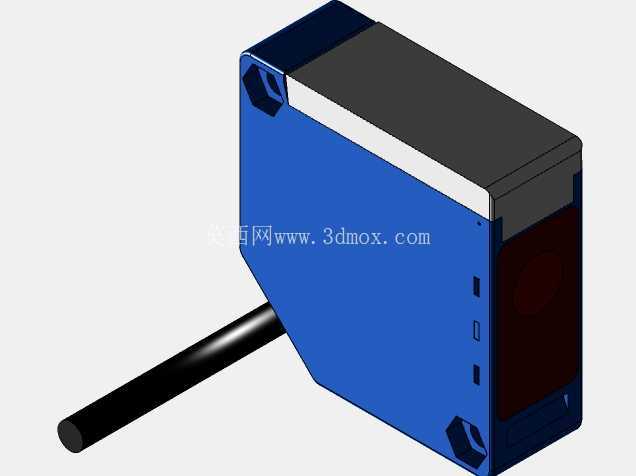

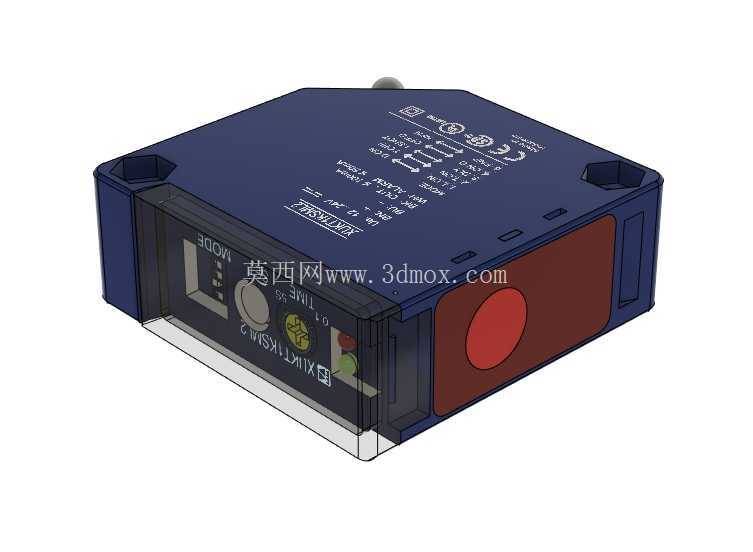

　　从结构设计思路来看，这款传感器采用方型硬质外壳设计，外壳主体为高强度工程塑料材质，边角做了防撞倒角处理，能适应车间内的轻微磕碰场景，正面的透明视窗区域预留了调节旋钮与状态指示灯的安装位，调节旋钮用于设置检测距离阈值与输出模式，状态指示灯能直观反馈传感器的通电状态与输出状态，方便现场调试人员快速判断设备运行情况。侧面的红色圆形区域是光信号的发射接收端面，做了内凹设计，能避免安装过程中端面被刮花影响检测精度，外壳背部预留了标准的安装孔位，孔位间距符合工业传感器的通用安装规范，能直接适配市面上常见的传感器安装支架，不需要额外加工转接板。

　　从安装边界与尺寸参数来看，这款传感器的整体外形为规整的长方体结构，主体长宽高尺寸控制在工业通用方型传感器的常规范围内，安装孔的中心距、孔径都严格参照实物尺寸还原，布线接口位于传感器尾部，预留了足够的线缆弯折空间，在做设备三维布局时，只需要按照安装孔位预留支架安装空间，同时在传感器检测方向预留无遮挡的检测光路空间即可，不需要额外考虑异形结构带来的干涉问题。模型还原了传感器的所有外部结构细节，包括外壳上的标识刻印、调节旋钮的防滑纹理、指示灯的透光区域、安装孔的沉头结构，在做设备虚拟装配时，能直观看到传感器安装后的实际效果，提前排查安装后与周边工件、护罩、管线的干涉问题，减少现场安装调试时的改造成本。

　　从功能特性来看，这款激光型光电传感器的检测距离覆盖常规工业检测的常用范围，抗环境光干扰能力强，在车间普通照明环境下不会出现误触发情况，输出模式支持常开常闭切换，能适配不同的PLC输入接口要求，外壳防护等级满足车间常规使用场景，能抵御少量粉尘与溅水的影响，适合在普通工业车间环境下长期使用。建模过程中严格参照实物的装配关系拆分零件，外壳、视窗、调节旋钮、指示灯、安装孔位都做了独立的结构还原，不仅能用于整体设备布局，也能用于传感器安装支架的配套设计，工程师可以直接根据模型的安装孔位尺寸设计对应的L型安装支架、可调角度安装座，不需要再手动测量实物尺寸，大幅缩短设计周期。在做设备的人机工程校核时，也能通过模型判断传感器调节旋钮的操作空间是否足够，现场调试人员是否能在不拆卸周边部件的情况下完成检测距离的调节，提前优化设备的结构布局，避免后期调试时出现操作空间不足的问题。
