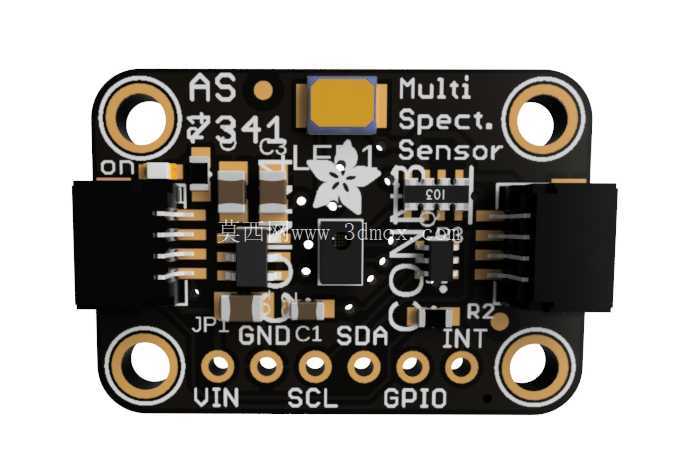

Adafruit AS7341多通道颜色传感模块结构设计

　　这款多通道光色传感模块的结构设计，核心围绕嵌入式检测场景的快速集成需求展开，在做结构建模前首先要明确它的实际落地场景：这类模块常被集成在工业色选设备的进料检测端、便携式色差校准仪、环境光色温检测终端、农业作物成熟度光谱检测手持设备，甚至是桌面级3D打印的耗材颜色识别工位，不同场景对安装边界、接口布局的要求差异很大，建模时需要把这些场景的适配性都考虑进去。从功能特性来看，模块搭载的AS7341传感芯片可以覆盖多个可见光通道的光谱数据采集，板载的光学滤波结构直接贴合芯片感光区，建模时要精准还原滤光片的安装槽位高度，避免结构遮挡感光路径，同时板上集成的电平匹配电路、I2C通讯上拉电阻、中断触发引脚的布局，都要和实际PCB的丝印、焊盘位置完全对应，方便后续做整机装配时的干涉检查。

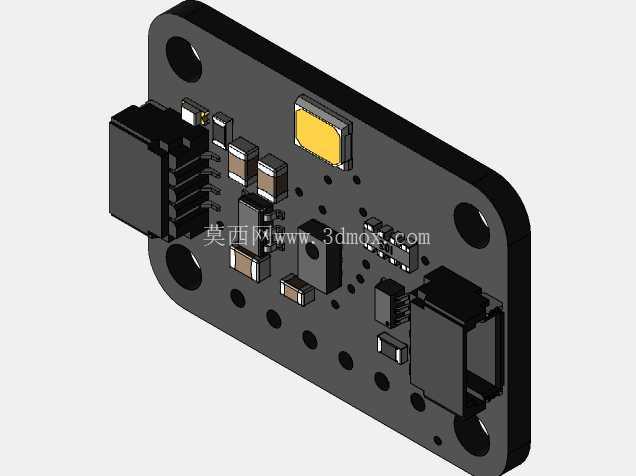

　　设计思路上没有采用冗余的结构件，整个模块以标准厚度的FR4 PCB作为结构基体，四个角预留的标准安装孔位，孔径和孔距完全匹配通用的M2螺丝安装规格，不管是直接锁附在设备的塑料壳体立柱上，还是搭配铜柱做层叠堆叠安装，都不需要额外做转接板设计。接口部分做了双重适配，一侧是标准的STEMMA QT/Qwiic即插即用连接器，不需要用户自行焊接排针就能快速和主控板连接，另一侧预留了2.54mm间距的直插排针焊盘，适合需要自定义接线长度、或者做嵌入式焊接的场景，建模时要准确还原连接器的凸起高度，避免安装时和周边器件产生结构干涉。

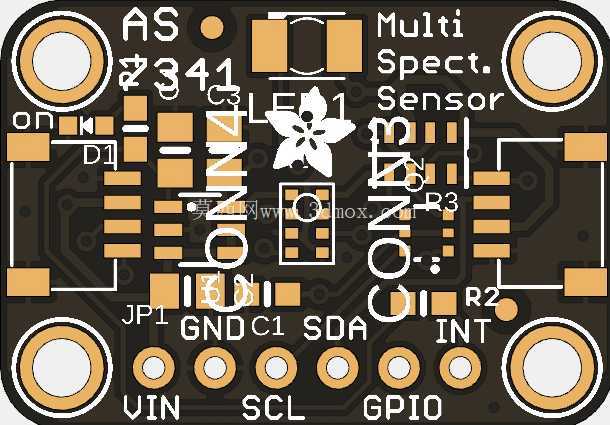

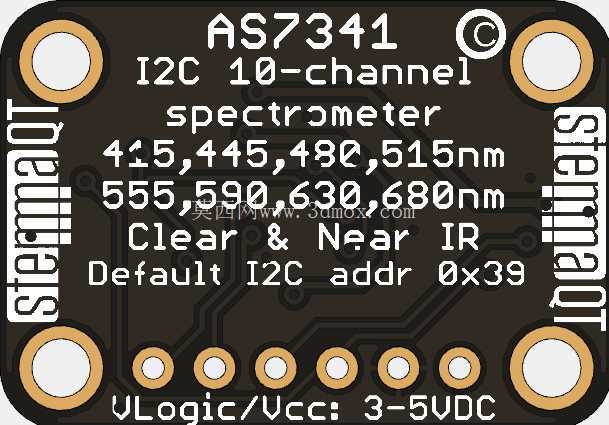

　　外形尺寸上，模块整体为矩形轮廓，长宽尺寸控制在极小的范围内，厚度方向除了板载的光学元件、连接器之外没有额外凸起，能塞进狭窄的设备内部空间，比如手持检测设备的前端探测头位置，不会占用过多的结构空间。安装边界方面，要注意感光区的上方不能有不透光的结构遮挡，建模时特意在感光元件对应的PCB区域预留了光学窗口的避让空间，用户如果需要加装柔光片或者防尘玻璃，可以直接在这个区域贴合固定，不需要额外修改PCB结构。板上的电源引脚、I2C通讯引脚、中断引脚、通用IO引脚的丝印位置都在模型上做了对应还原，方便结构工程师在做整机布线时，准确判断接线的走向空间，避免导线和安装柱、壳体筋位产生挤压。

　　另外板载的状态指示LED的位置也做了精准还原，这个LED在模块正常通讯、数据采集时会给出光信号提示，建模时要保证LED的导光路径不会被周边结构遮挡，方便用户在设备外部就能观察到模块的工作状态。在做结构适配的时候，还要考虑模块的静电防护设计，PCB边缘的露铜接地焊盘位置，在建模时预留了和壳体接地弹片接触的空间，方便整机做EMC设计时直接搭接接地，不需要额外飞线。对于需要把模块集成到移动检测设备的场景，模块的整体重量控制得极低，安装后不会对设备的重心产生明显影响，哪怕是装在小型机械臂的末端做在线颜色检测，也不会增加末端负载的额外负担。建模过程中所有的元件高度都按照实际物料的最大公差做了冗余设计，比如电容、电阻的焊盘高度，连接器的插合后的突出尺寸，都按照物料手册的最大值做了建模，避免后续装配时出现因为元件公差导致的装配干涉问题。
