K型微型扁针热电偶连接器结构设计

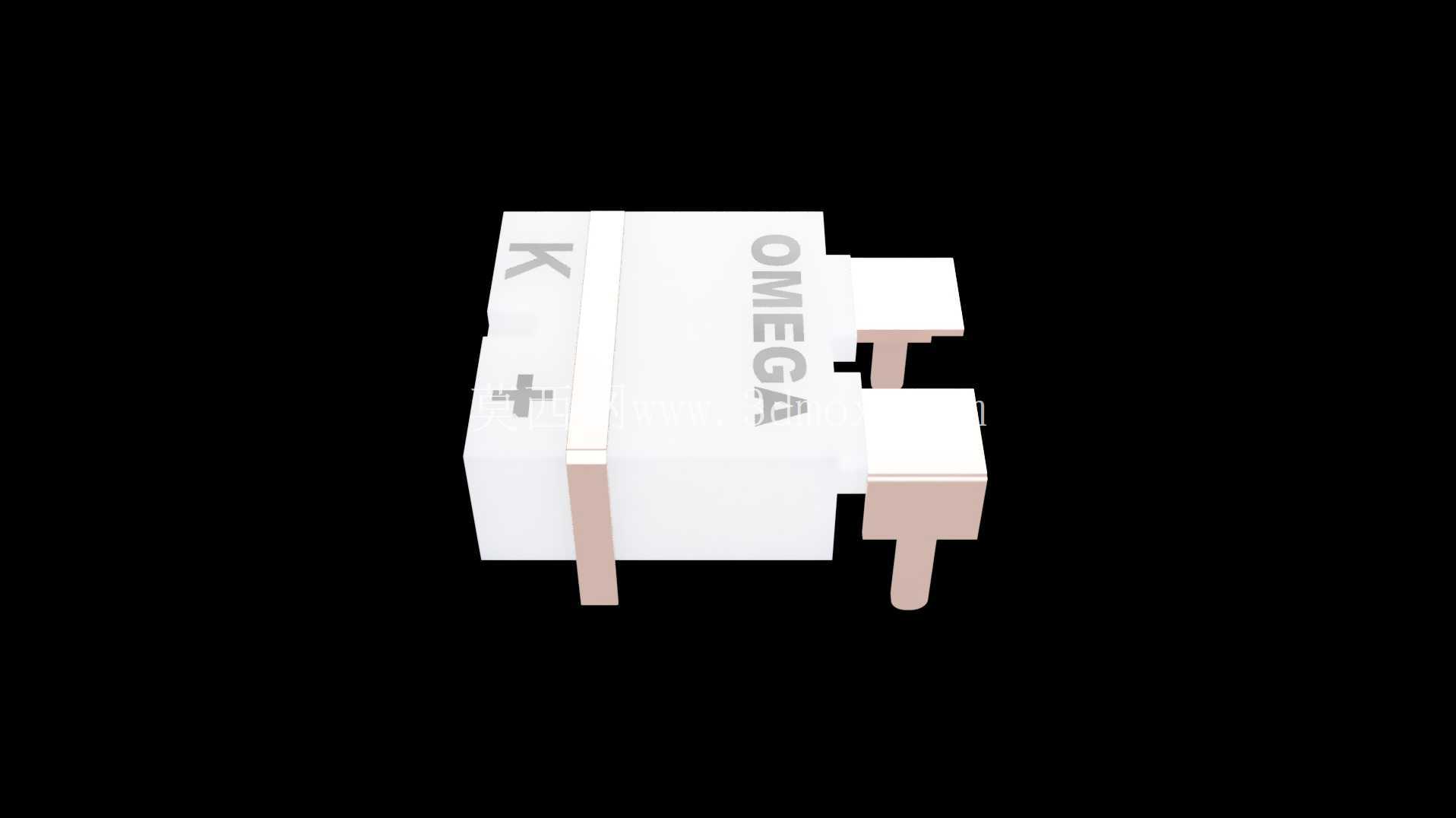

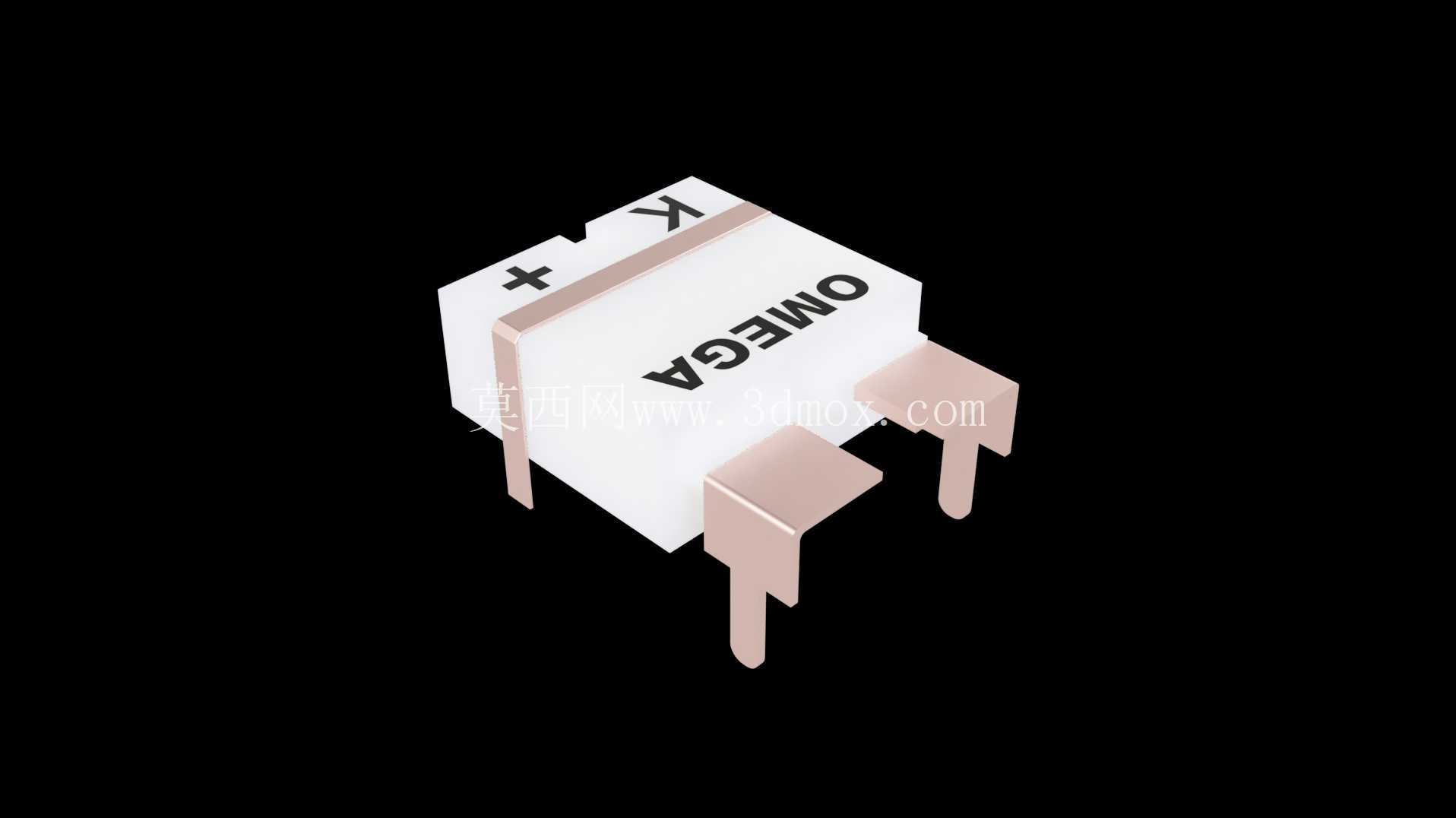

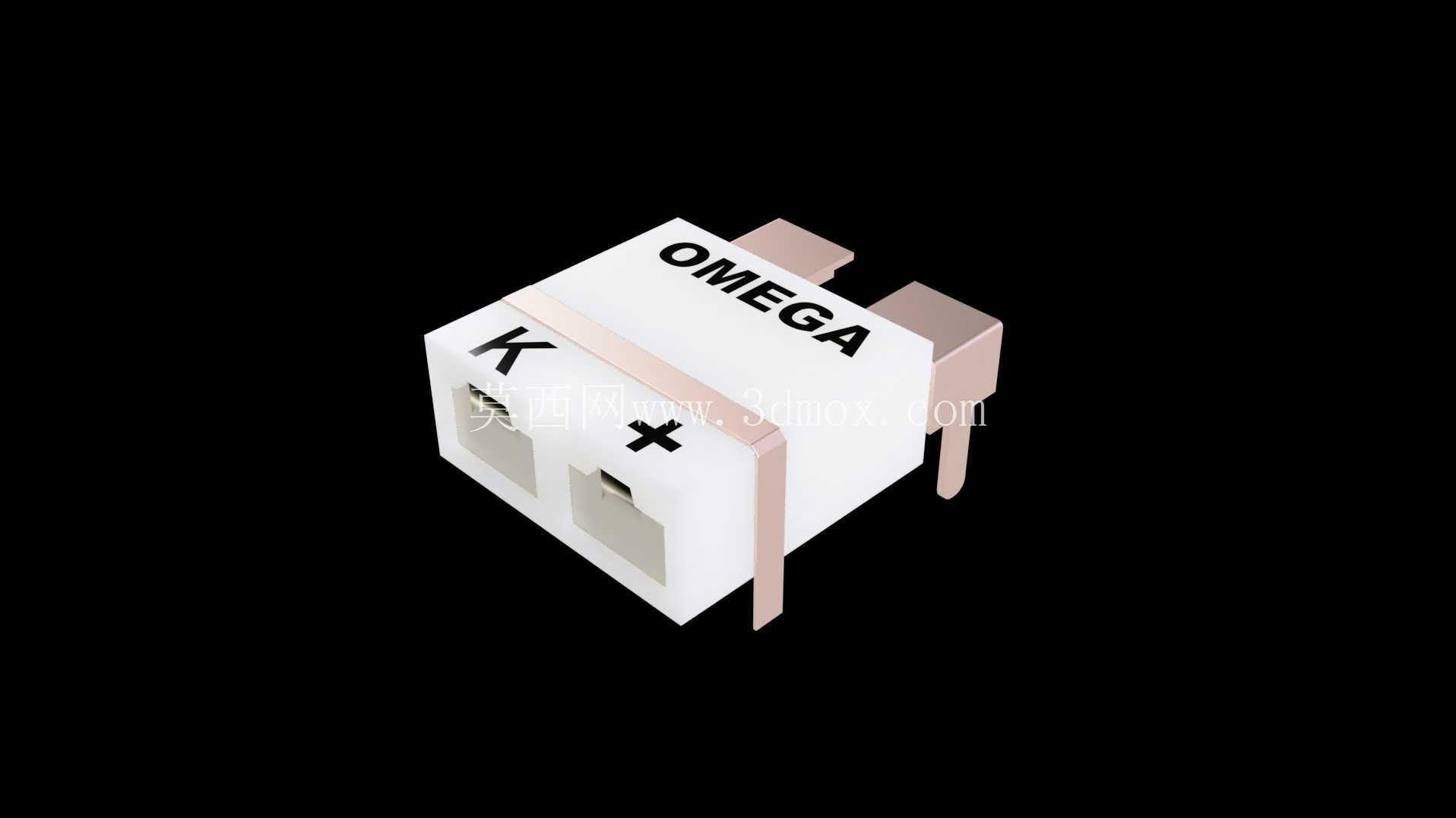

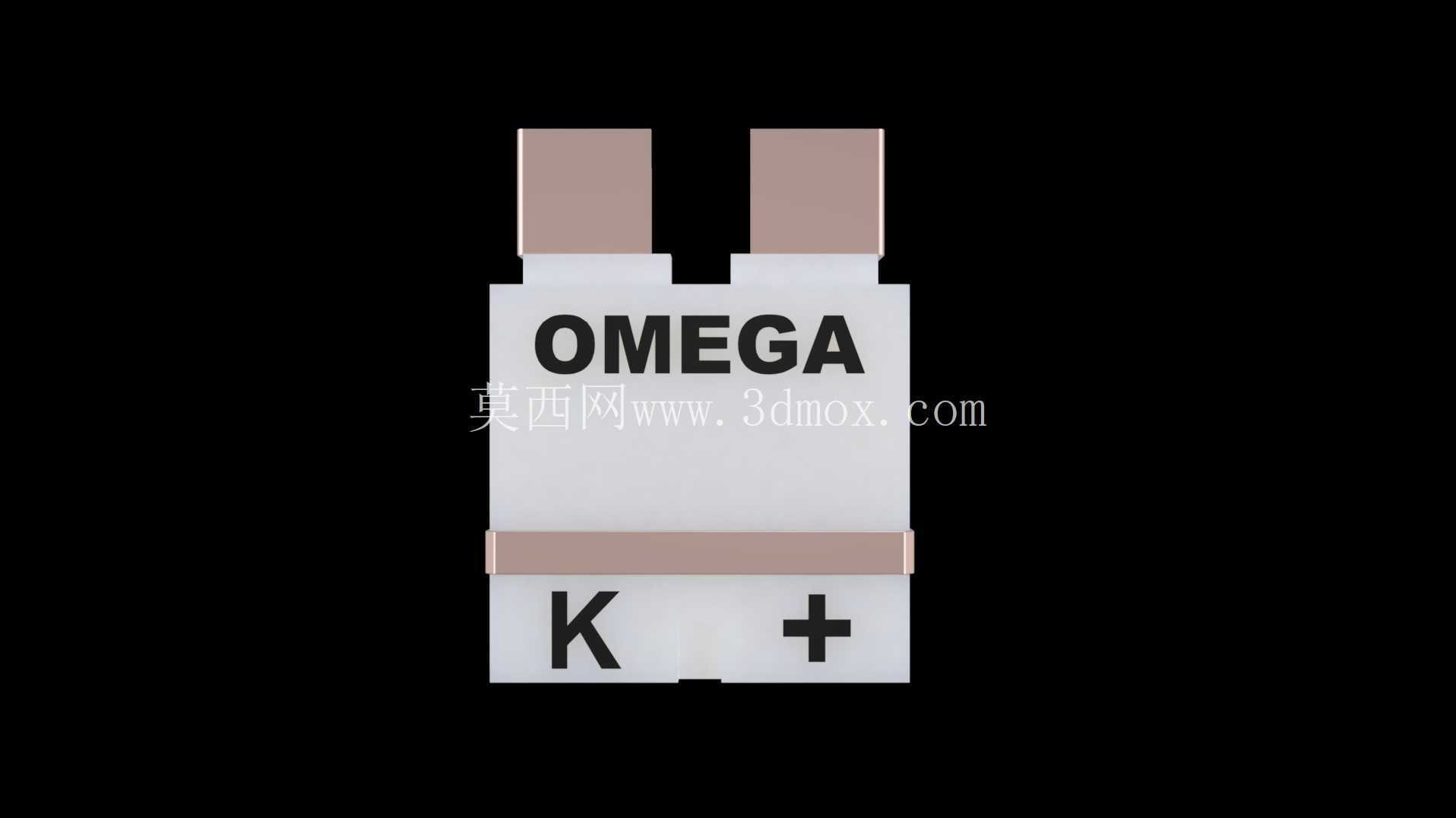

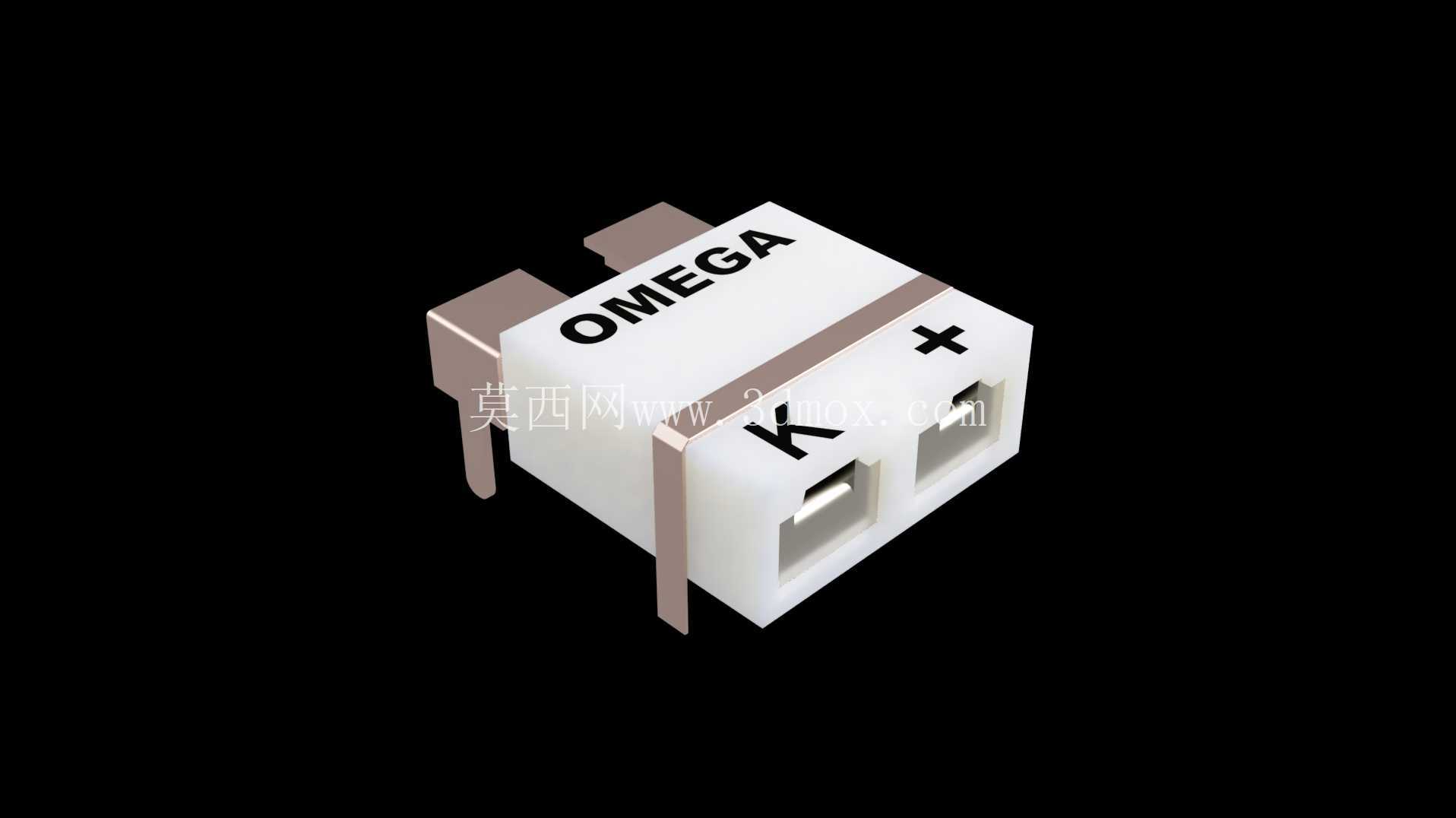

　　在工业测温现场的布线环节里，热电偶连接器是连接测温探头与采集端的核心中转部件，这款微型扁针结构的K型热电偶连接器，主要适配狭小安装空间内的快速接线需求，常见于实验室小型温控台、便携式测温仪、半导体封装设备的多点测温模块、3D打印喷头温度反馈回路这类对安装体积有严格限制的场景。不同于常规大尺寸热电偶接线端子，这款产品采用扁式插针布局，两个极性插针分别对应热电偶正负极，壳体上模压清晰的极性标识与分度号标记，能从根源上避免现场接线时的极性反接问题——要知道热电偶接线一旦极性接反，采集到的温度数据会完全反向，轻则导致温控逻辑失效，重则可能引发加热回路超温烧毁的事故，因此清晰的极性标识是这类接插件设计中不可省略的细节。

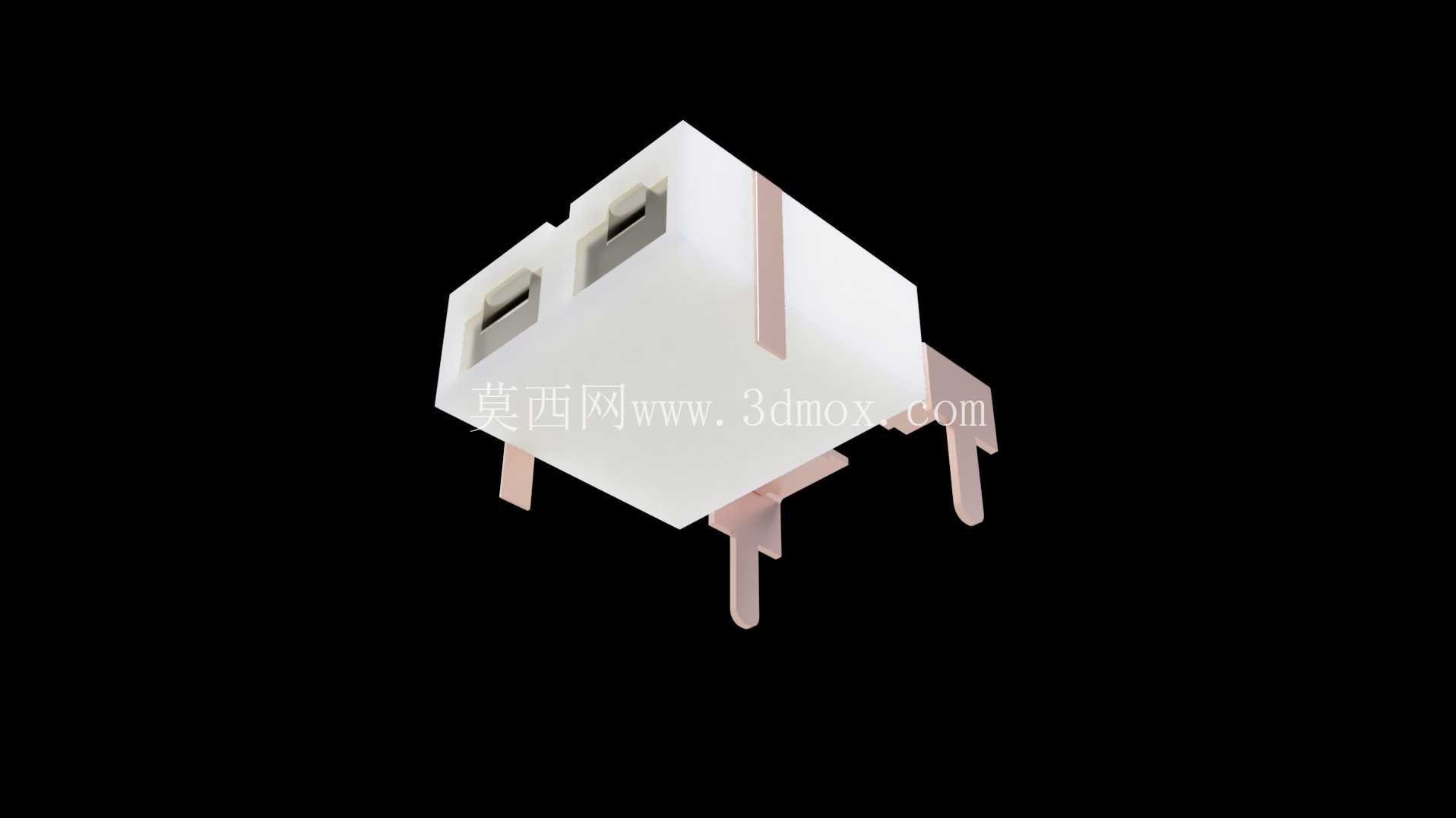

　　从结构设计逻辑来看，这款连接器的主体采用耐高温绝缘工程塑料注塑成型，塑料壳体的卡扣结构直接与插针的固定卡位一体配合，不需要额外的金属固定件，既压缩了整体体积，也减少了不同材质热胀冷缩不一致导致的松动风险。插针部分采用与对应分度号热电偶匹配的合金材质，保证接触端的热电特性与测温回路一致，避免因接触材质差异引入额外的测量误差；插针的接触端采用扁形插孔设计，与配套的公端插片插接后能保持足够的接触压力，在设备存在小幅振动的工况下也不会出现接触不良导致的温度跳变问题。

　　安装边界方面，这款连接器采用直插式安装，引脚间距适配常规PCB板的焊盘孔位，既可以直接焊接在测温采集板上作为板载接插件使用，也可以搭配尾部压线结构作为线缆端的中转接头使用。整体外形为方块式结构，没有外凸的固定耳，安装时不需要预留额外的螺丝固定空间，相邻连接器的排布间距可以压缩到5mm以内，非常适合多点测温阵列的密集布线场景。设计过程中针对塑料主体的细节处理，考虑到实际注塑成型的工艺特性，引线与主体连接的成型部分没有标注冗余的尺寸公差，所有配合尺寸均按照比例缩放适配，保证插接时的插拔力处于合适区间：既不会因为插拔力过大导致现场接线困难，也不会因为插拔力过松导致连接脱落。

　　实际使用中，这类微型热电偶连接器可以兼容同系列J、K、T、E、N、U等多种分度号的热电偶连接，只需要更换对应材质的插针即可通用壳体模具，大幅降低了多品类产品的开模成本。壳体表面的分度号标识采用模内注塑成型，不会因为长期使用中的摩擦、高温烘烤出现标识脱落的问题，后期设备维护时不需要额外核对接线定义，直接通过壳体标识就能快速判断分度号与极性。在温度检测回路的搭建中，这类连接器的接触电阻稳定性直接影响测温精度，因此插针与插孔的接触部位采用了光滑无毛刺的冲压成型工艺，插接后接触面积均匀，长期使用在-40℃到125℃的工作环境下，接触电阻的波动范围可以控制在毫欧级，不会对热电偶的毫伏级信号传输产生明显干扰。

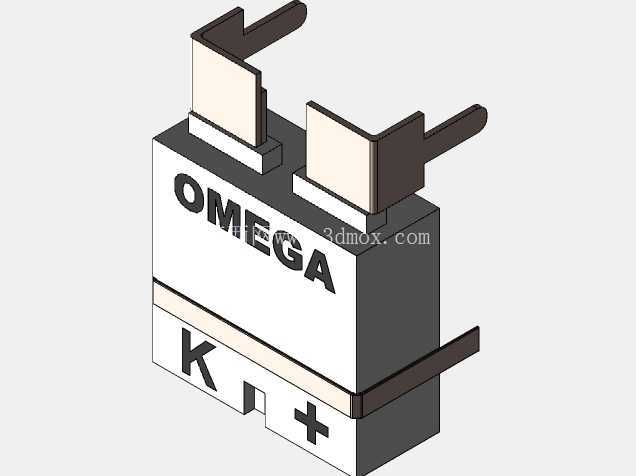

　　不同于工业现场使用的大尺寸重载热电偶连接器，这款微型产品的设计核心就是在保证连接可靠性的前提下尽可能压缩体积，因此所有结构设计都围绕小型化做了优化：取消了多余的锁紧结构，依靠插针与插孔的自身弹力保持接触；壳体壁厚控制在均匀的1mm左右，既保证注塑成型时的流动性，也避免壁厚过大导致的成型缩痕；引脚伸出长度刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊接后相邻引脚短路。在三维建模过程中，所有外观特征的建模都优先保证装配配合面的尺寸精度，非配合面的外观细节做了简化处理，既保证模型用于装配仿真时的干涉检查准确性，也不会因为过多的细碎特征导致模型文件过大，影响整体装配体的运行流畅度。
