Adafruit九自由度IMU传感器STEMMA QT板卡

　　在实际工程应用中，这类IMU板卡的覆盖场景极广，小型移动机器人的航向保持与姿态闭环控制中，它可以为运动控制单元提供实时的机身倾斜、转向角速度、运动加速度数据，配合轮式里程计完成航迹推算，弥补单一编码器在打滑、颠簸场景下的定位偏差；穿戴式动作捕捉设备中，多块该类板卡分布在肢体关键节点，可通过各节点的姿态数据解算人体关节运动角度，实现低延迟的动作姿态采集；无人机的飞控系统中，它是姿态稳定回路的核心感知部件，可快速感知机身的俯仰、横滚、偏航变化，为电调输出提供实时调整依据，保障飞行过程的姿态稳定；甚至在工业设备的振动监测场景中，板卡的高频率加速度采样能力，也可捕捉设备运行过程中的异常振动特征，为设备故障预判提供数据支撑。这款九自由度惯性测量单元板卡，是面向多场景姿态感知需求开发的感知类硬件载体，核心搭载ICM20948传感芯片，集成三轴加速度、三轴陀螺仪、三轴磁力计的全维度运动感知能力，可同时输出载体的线加速度、角速度、磁场方位三类核心运动数据，为各类需要姿态解算的设备提供原始感知数据源。

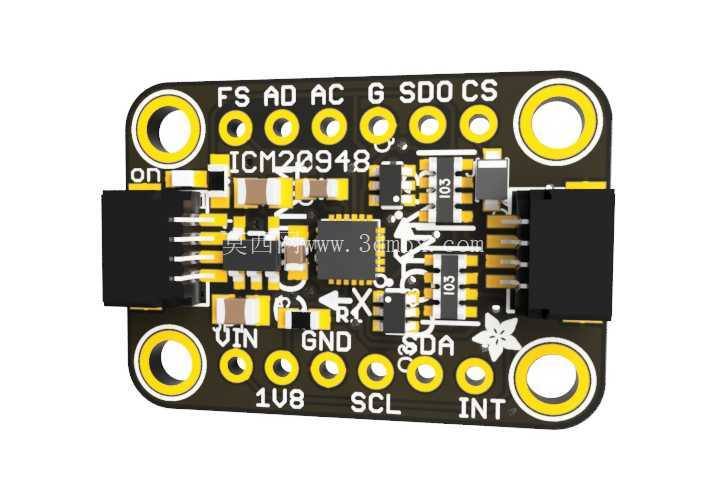

　　板卡设计阶段充分考虑了快速原型开发的需求，采用STEMMA QT即qwiic兼容的标准化连接接口，无需焊接即可通过标准4P线缆与主控板完成I2C通讯连接，大幅降低原型验证阶段的接线工作量，避免手工焊接带来的虚焊、接线错误等问题，同时接口兼容3.3V电平标准，可直接适配绝大多数主流开源硬件主控的IO电平，无需额外增加电平转换电路。板载的电源管理电路支持宽电压输入适配，板上引出1V8、GND、SDA、SCL等核心引脚，除了使用标准化连接器连接外，也可通过焊盘引脚完成自定义接线，满足不同集成场景的接线需求。

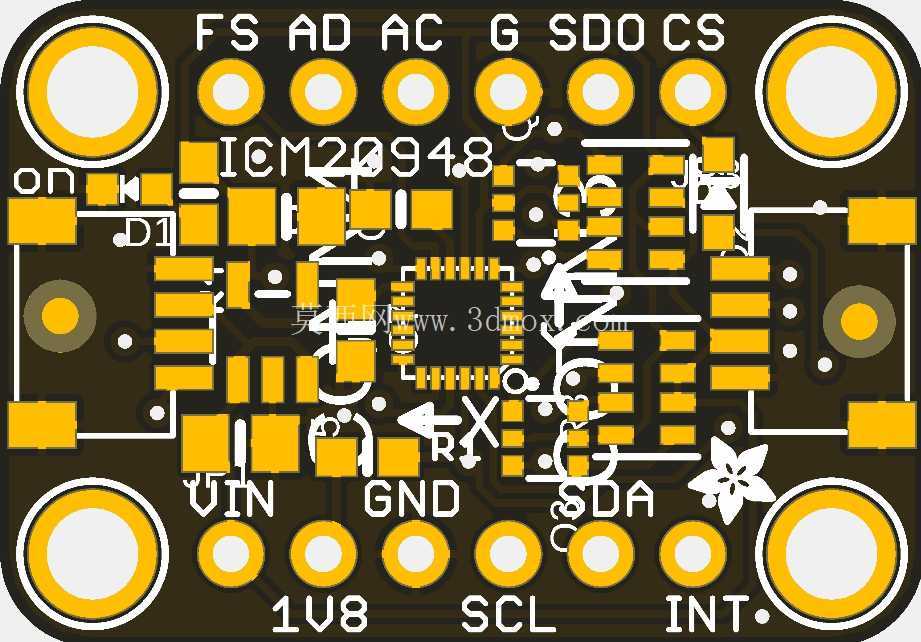

　　板卡的外形采用矩形PCB设计，四个角位置设置了标准直径的金属化安装孔，安装孔的位置间距符合通用小型传感器板卡的安装规范，可直接通过M2规格的螺丝固定在设备支架、主控板载或者定制安装座上，安装孔边缘做了足够的电气间隙设计，避免固定螺丝与板上走线出现短路风险。板上的元件布局经过优化，核心传感芯片布置在板卡中心位置，尽可能减小板卡安装应力对传感芯片测量精度的影响，外围的滤波电容、ESD保护器件紧贴芯片引脚布置，最大化降低电源纹波、外部静电干扰对采样数据的影响，保障原始传感数据的信噪比。接口部分布置在板卡的两个短边位置，既方便双方向的线缆连接，也避免接线后与安装结构、周边元件产生干涉。

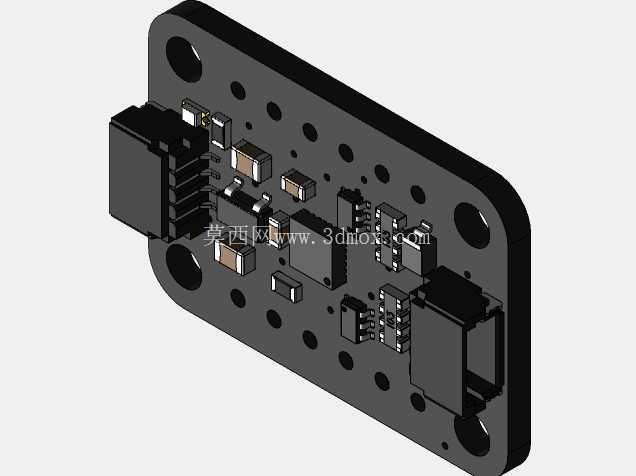

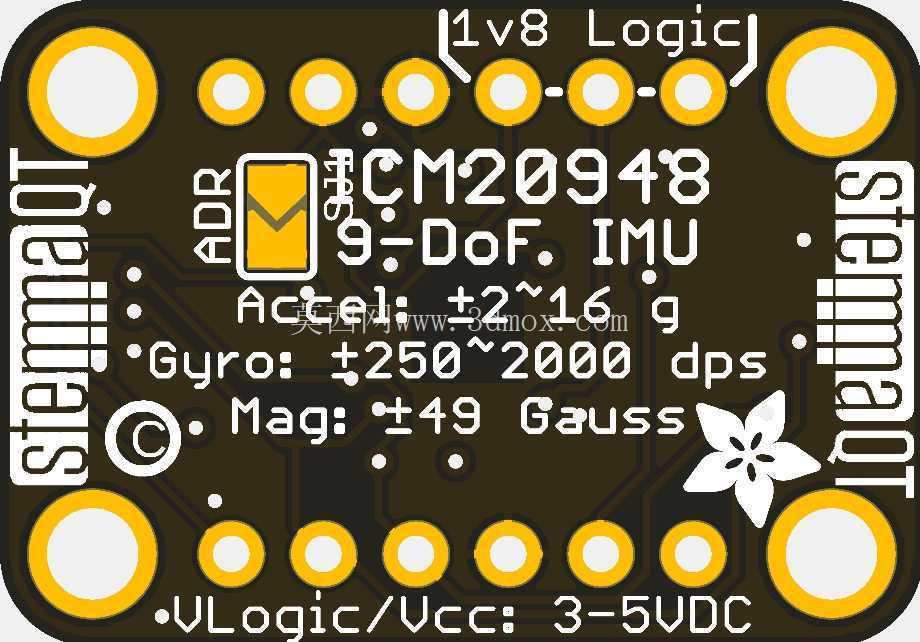

　　板卡的顶层丝印清晰标注了所有引脚的功能定义、芯片型号、接口方向，即使没有配套说明文档，工程人员也可通过丝印快速完成接线核对，避免接线错误导致的板卡损坏。在进行三维建模时，板卡的所有元件高度、安装孔位坐标、接口突出尺寸都按照实际实物的公差范围进行还原，安装边界预留了足够的接线操作空间，在进行整机结构设计时，可直接将该模型导入装配体，验证板卡与周边结构件的间隙是否满足安装要求，检查连接器插拔是否存在结构干涉，提前排查结构设计中的装配冲突问题，减少原型打样后的整改工作量。针对不同的安装场景，建模时也还原了板卡的厚度参数、焊盘突出高度，不管是采用螺柱固定、胶粘固定还是卡槽固定的方式，都可以通过模型准确评估安装空间是否充足。板卡的I2C地址配置引脚也在板上预留了位置，在多传感器挂载的场景下，可通过修改地址引脚的电平调整通讯地址，避免同总线挂载多个传感器时出现地址冲突，这一设计细节在建模时也做了准确还原，方便多传感器集成方案的结构布局设计。
