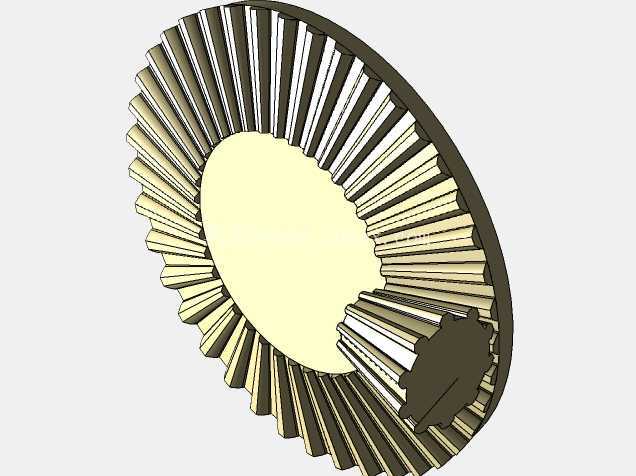

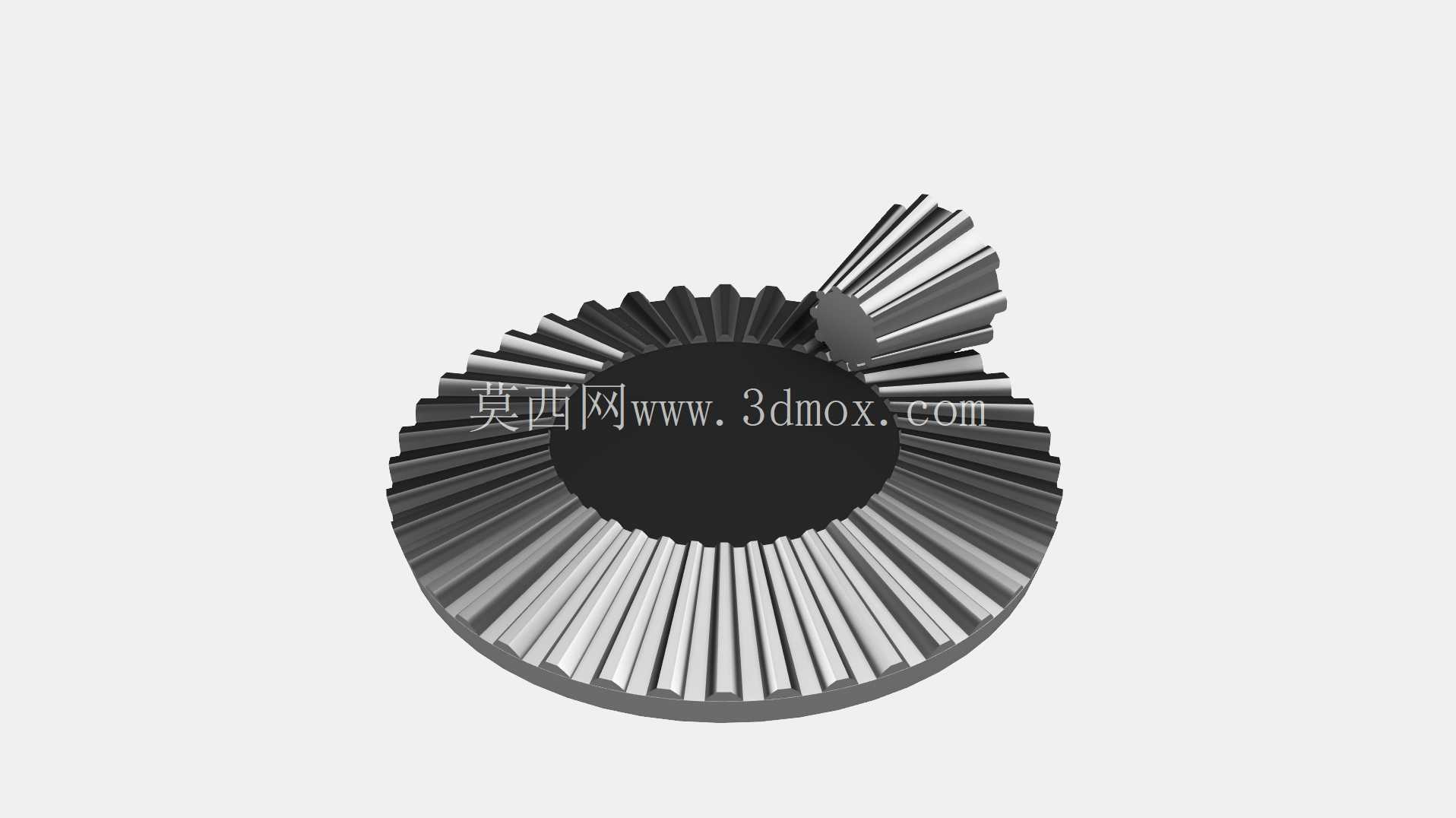

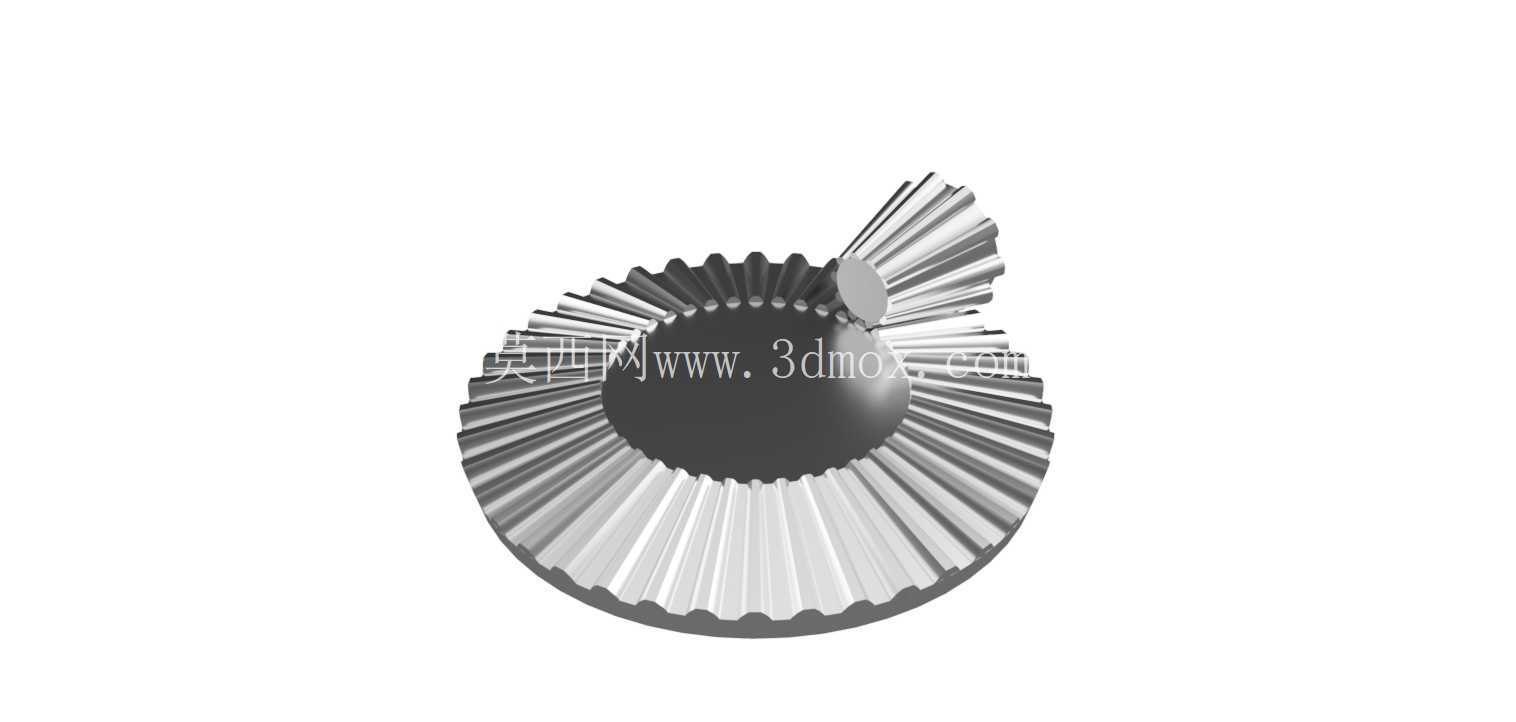

模数1锥齿轮副40T与10T啮合结构

　　这套锥齿轮副围绕小速比正交传动场景搭建，模数取1，大小轮齿数分别为40与10，核心解决紧凑安装空间内两相交轴之间的动力换向传递问题。在轻工输送线、小型分度转台、桌面自动化设备、精密进给机构里，经常遇到输入轴与输出轴呈90度布置、轴向预留空间极窄的工况，圆柱齿轮无法完成相交轴传动，蜗轮蜗杆又存在反向自锁、传动效率偏低、高速段发热明显的短板，这组直齿锥齿轮刚好填补这类小载荷换向传动的选型空白。

　　从实际装配边界来看，锥齿轮的安装定位对轴向窜动极其敏感，建模时特意把两轮的节锥顶点约束在同一交点上：40齿大轮的节锥角接近76度，10齿小轮的节锥角约14度，两轮轴线垂直交汇，齿面沿节锥母线方向完成连续啮合。设计过程中没有直接套用相近齿数的现成齿形，而是针对10齿小轮的根切风险做了齿形修正——小齿数锥齿轮如果按标准刀具参数加工，齿根部位很容易出现根切，轻则削弱齿根弯曲强度，重则啮合时发生齿顶干涉，建模阶段就对小轮齿顶厚、齿根过渡圆角做了补偿，同时匹配调整大轮的齿侧间隙，保证整套副在额定侧隙下转动无卡滞。

　　齿坯结构上，大轮采用盘式锥齿结构，背锥端面预留平整安装基准面，可直接通过止口定位锁紧在输出轴法兰盘上，轮毂处的通孔与轴采用过渡配合，周向可通过平键或紧定螺钉传递扭矩；小轮做成轴齿轮一体化的短轴结构，齿部与支撑轴段同轴加工，省去额外装配齿轮的同轴度误差，两端轴颈可直接装入配对的角接触轴承或深沟球轴承内，支撑跨距控制在齿面合力作用点附近，避免悬臂过长导致啮合时齿面偏载。

　　工程现场调试这类锥齿轮副时，最常见的问题是齿面接触区偏移：如果两轮轴向定位尺寸偏差，接触斑会跑到齿的大端或小端，运行噪音骤增，齿面局部磨损加快。这套三维模型把齿面的全齿宽曲面都完整还原，工程师在虚拟装配阶段就能模拟不同轴向调整量下的接触轨迹，提前算出轴承端盖调整垫片的厚度区间，到现场装配时直接按模拟值选配垫片，不用反复试装打磨。齿面的受力方向也在结构校核里做了考量：直齿锥齿轮啮合时同时产生圆周力、径向力与轴向力，小轮受到的轴向力恰好指向大轮方向，选型轴承时要对应选择能承受双向轴向载荷的型号，箱体轴承孔的台阶面也要预留足够的承压面积，避免轴向力把轴承外圈压松。

　　在传动特性上，4:1的速比可以把输入端的高转速低扭矩转换成输出端的低转速大扭矩，适配小型伺服电机、步进电机的输出端换向使用，比如多工位小型组装设备的工位转位驱动、包装机械的拨叉换向机构、检测设备的角度调整轴系，都能直接套用这套齿轮副的安装尺寸。齿部材料常规可选45号钢调质处理，齿面高频淬火提升耐磨性，转速低于300转、载荷较轻的工况也可以选用POM或尼龙材质注塑成型，运行噪音更低，无需额外润滑也能长期工作。模型里把齿顶圆、齿根圆、安装距、轮缘厚度这些关键尺寸都做了参数化关联，如果后续需要改成20齿配10齿、或者调整模数到1.5，只需要修改对应参数就能重新生成匹配齿形，保证两轮节锥始终共顶点，不会出现角度错位导致的啮合卡死问题。
