高功率螺旋锥齿轮副传动结构设计

　　这套螺旋锥齿轮副采用带螺旋齿的碳钢材质加工成型，齿部经过硬化处理提升耐磨性能，相比直齿锥齿轮，其齿面接触过程更平缓，啮合时的冲击、振动与运行噪音明显更低，可在更高转速工况下承载更大的传动负载。在实际工程应用中，这类锥齿轮副多用于需要直角传递动力的传动链路中，能够在改变动力传输方向的同时，实现轴转速与输出扭矩的调整，常见的传动减速比包含2:1、3:1、4:1等规格，可适配不同设备的转速匹配需求，设计阶段也支持根据实际安装轴的尺寸定制加工中心孔，满足不同安装场景的适配要求。

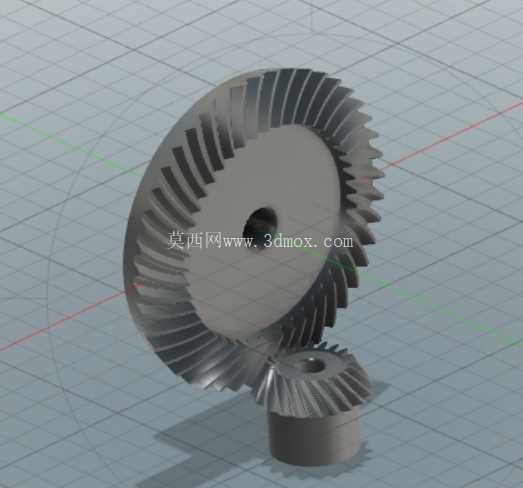

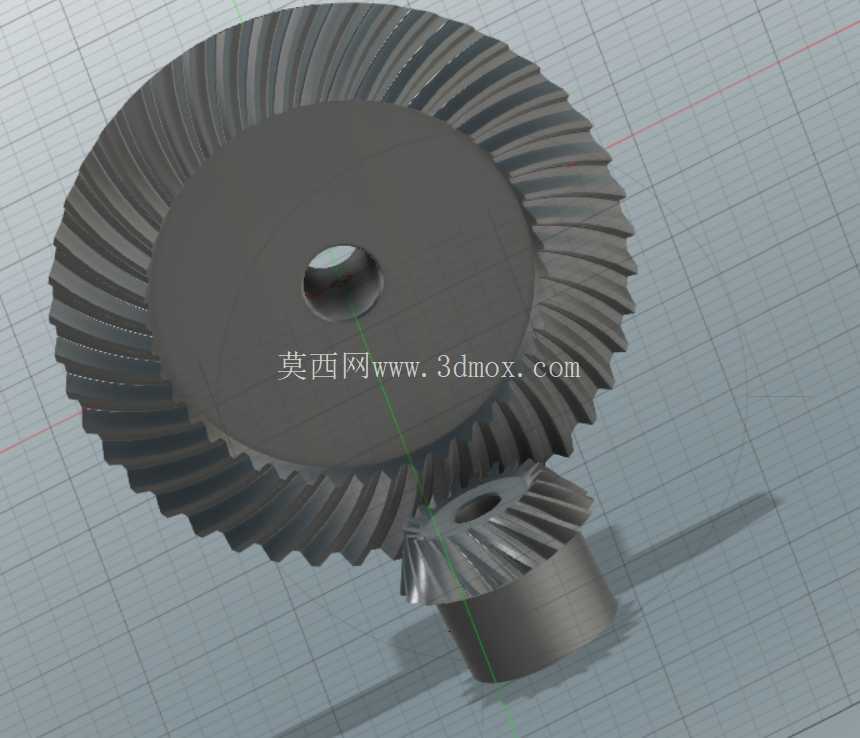

　　从结构设计逻辑来看，整套锥齿轮副由大锥齿轮与小锥齿轮配对组成，虽然大轮的分度圆直径大于小轮，但为了保证啮合过程的平稳性与传动精度，配对齿轮必须保持一致的压力角、模数与齿宽参数，这是锥齿轮正确啮合的核心前提，若参数出现偏差，会导致齿面接触偏载、运行卡滞甚至齿部断裂的故障。传动比的本质是配对齿轮啮合时的轴转速变化比值，在常规减速工况下，动力从小齿轮输入、大齿轮输出，此时输出端转速降低，输出扭矩同步提升，符合减速增扭的传动需求；若有增速传动的场景需求，也可将动力从大齿轮输入、小齿轮输出，此时输出端转速升高，输出扭矩相应降低，设计选型时需要结合负载端的转速、扭矩需求匹配对应的传动比，避免出现动力不足或者转速不达标的问题。

　　在安装边界方面，这类锥齿轮副对两轴的安装垂直度、轴向定位精度有较高要求，安装时需要保证两轴的轴线交于锥顶，同时调整好齿侧间隙与齿面接触印痕，若安装错位，会导致齿面接触区域偏移，加剧局部磨损，大幅缩短齿轮的使用寿命。在实际设备选型中，这类高功率螺旋锥齿轮副常应用于工业减速机、机床传动箱、农业机械传动系统、工程机械动力传输单元等场景，相比直齿锥齿轮，其重合度更大，每一个轮齿进入啮合与退出啮合的过程更平缓，承载能力更高，运行平稳性更好，适合中高速、重载的直角传动工况。

　　从建模设计的角度来看，螺旋锥齿轮的齿形生成需要严格遵循齿面啮合方程，建模时需要准确设定螺旋角、压力角、模数、齿数、齿宽、分锥角等核心参数，保证配对齿轮的参数完全匹配，同时要预留合理的安装定位基准，中心孔的尺寸公差、端面跳动公差都需要符合机械设计标准，确保后续加工与装配的可行性。齿部的硬化层深度设计也需要结合负载大小调整，避免硬化层过浅导致齿面过早磨损，或者硬化层过深导致齿部脆性增加、出现断齿风险。在实际应用中，这类齿轮副通常搭配润滑脂或者齿轮油进行润滑，减少齿面的摩擦磨损，提升传动效率与使用寿命，日常维护时需要定期检查齿面的磨损情况与啮合间隙，及时调整或者更换磨损超标的齿轮，避免故障扩大影响整套传动系统的运行。
