参数化2.54mm间距直插排针结构设计

　　在消费电子、工业控制板卡、嵌入式开发硬件的板间连接场景里，2.54mm间距排针是应用覆盖度极高的板级互联元件，这类元件承担着不同PCB模块之间的信号传输、小功率供电导通作用，从开发板扩展接口、工控IO转接板到家电控制板的模块对接，几乎所有需要可拆式板级连接的位置都能见到这类元件的身影。不同于定制化的板对板连接器，标准2.54mm排针的通用性极强，采购替换成本低，适配绝大多数通用面包板、杜邦线接线体系，是硬件结构设计里最常调用的基础连接元件之一。

　　这款排针的设计核心围绕参数化适配展开，设计过程中没有将针脚数量、排数设置为固定数值，而是将针数、排数设置为可驱动的参数变量，结构工程师在调用模型时，只需要修改对应参数，就能快速生成单排、双排乃至多排，2Pin到任意Pin数的排针模型，不需要重复进行单体针脚与塑胶基座的阵列操作，能大幅提升PCB布局、整机结构堆叠阶段的建模效率。设计时参考了行业通用的2.54mm排针尺寸规范，针脚采用方形截面直插结构，插板端与对接端的针长预留了常规波峰焊、手工焊接的吃锡长度余量，塑胶基座的高度控制在常规贴片、插装元件不会产生干涉的区间，基座边缘做了微小的倒角处理，既避免注塑生产时的尖角应力集中，也能在排针对接时起到一定的导向作用。

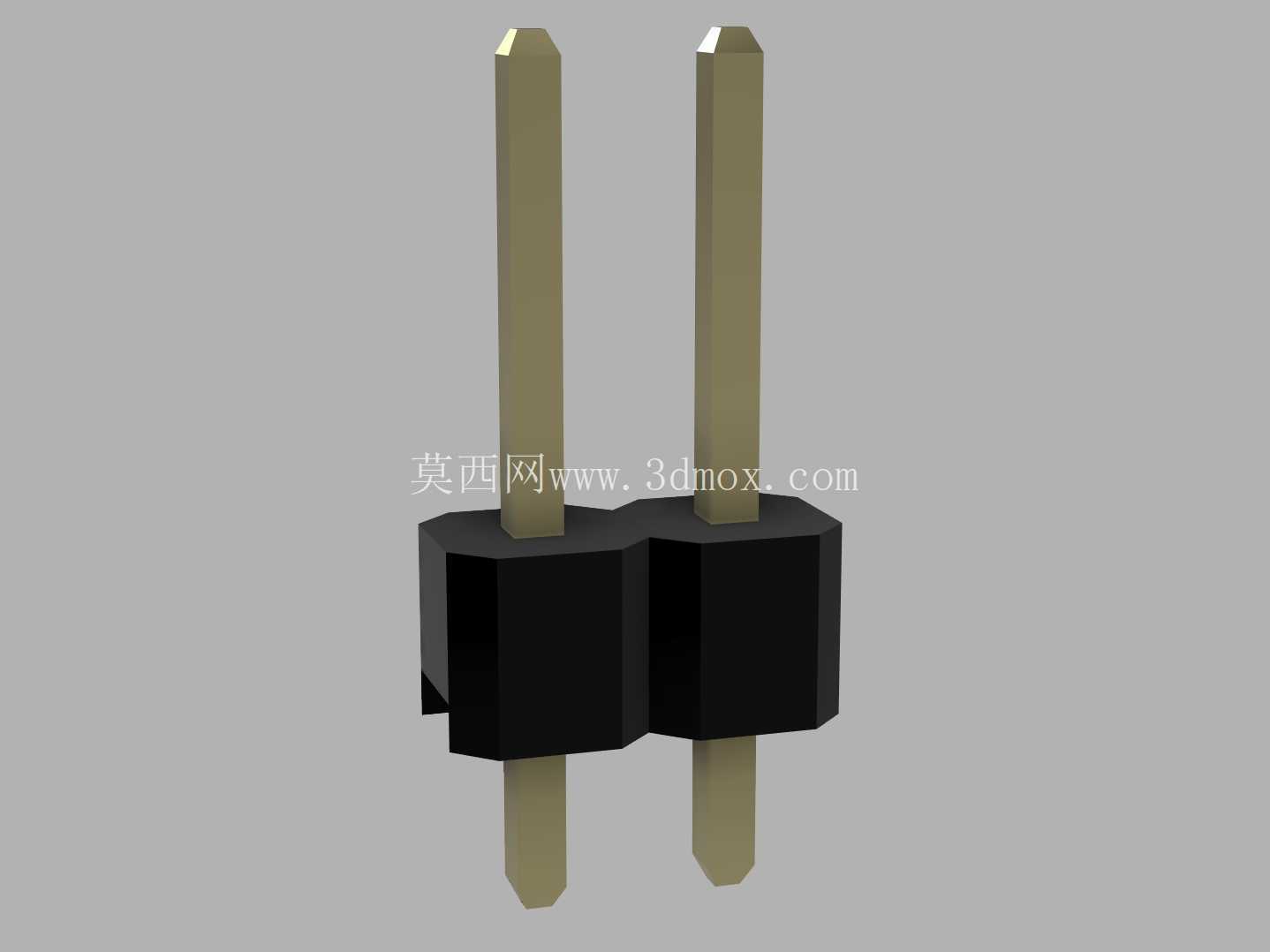

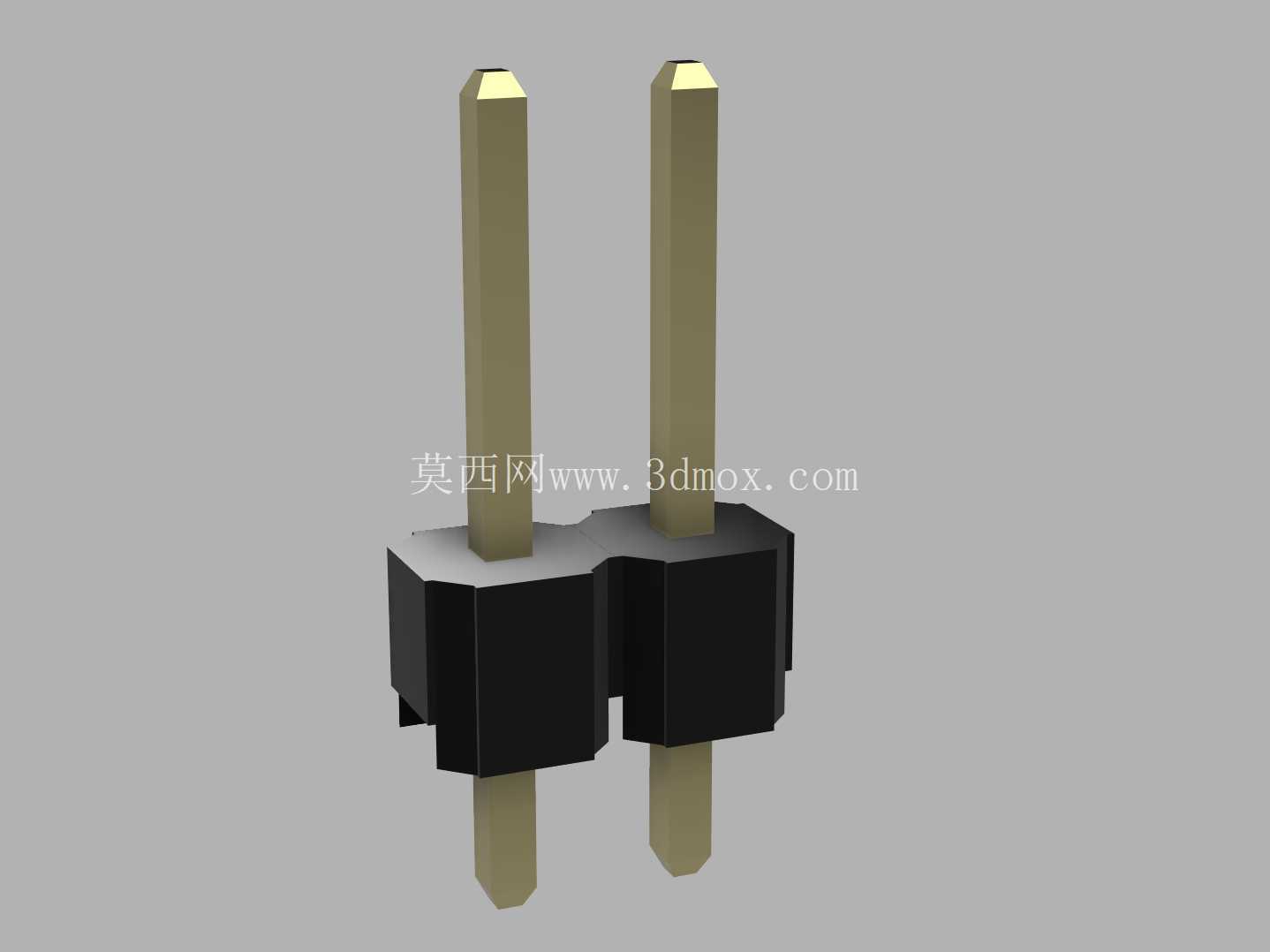

　　从安装边界来看，这款排针的针脚中心距严格控制在2.54mm的标准公差范围内，插板端的针脚尺寸适配PCB板上标准0.8mm孔径的安装焊盘，塑胶基座的宽度、长度随针数参数同步变化，不会出现针脚阵列后基座与针脚位置错位的问题。设计时考虑到实际装配的场景，针脚与塑胶基座的结合位置做了干涉配合的结构处理，模拟真实生产中针脚压入塑胶基座的固定效果，不会出现针脚松动脱落的结构问题。外观上提供了两种细微差异的版本，区别仅在于塑胶基座的边角细节处理，两种版本都符合行业通用的元件外观规范，工程师可以根据自己的建模外观偏好选择调用。

　　在实际结构设计工作中，调用这类参数化排针模型时，不需要再反复核对不同Pin数排针的安装孔位，参数修改后模型的安装孔位会自动匹配对应Pin数的间距要求，能有效避免PCB布局阶段出现孔位偏移、元件干涉的问题。不同于固定Pin数的排针模型，这款参数化模型可以适配从2Pin的电源跳接排针，到几十Pin的双排扩展接口排针的全场景使用需求，不管是做小型传感器转接板的结构设计，还是大型工控主板的接口布局，都能通过参数调整快速得到对应规格的排针模型，不需要额外下载不同规格的模型文件。设计过程中也充分考虑了渲染展示的需求，塑胶基座的哑光黑材质、金属针脚的镀锡金属质感都做了对应材质设置，在做产品爆炸图、装配示意图渲染时，不需要额外调整材质参数就能得到贴近真实元件的展示效果。

　　很多工程师在做板级结构建模时，往往会忽略排针这类基础元件的安装边界校验，比如排针塑胶基座过高导致和外壳内壁干涉，或者针脚长度过长超出板背面的安全距离，碰到板背面的贴片元件造成短路，这款参数化模型在设计时就把这些常规的风险尺寸做了合理的预设，默认参数下的尺寸符合绝大多数通用场景的安装要求，特殊场景下也可以通过参数调整快速修改针长、基座高度，适配不同的安装空间要求。比如在做薄型外壳的手持设备结构设计时，可以把插板端的针长参数调短，避免针脚穿出PCB后触碰外壳内壁的导电涂层；在做需要加高对接的板卡堆叠设计时，可以调整对接端的针长，匹配两块板之间的堆叠间距，不需要重新绘制针脚的拉伸特征。
