42mm规格Nema17步进电机结构设计

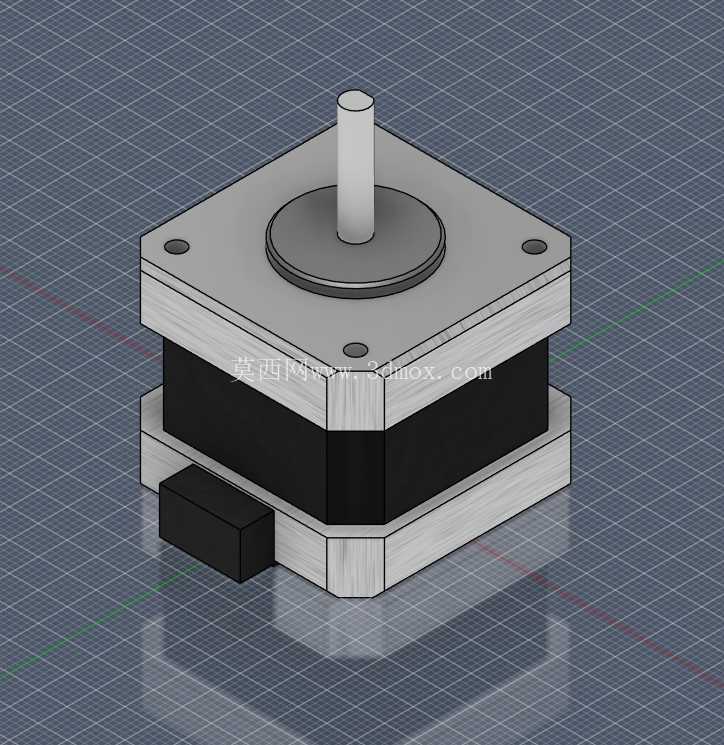

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，42mm机座规格的步进电机一直是选型清单里的高频选项，这类电机凭借适中的保持扭矩、标准化的安装孔位、成熟的驱动适配方案，成为小负载精密传动场景的核心执行元件。本次呈现的Nema17规格步进电机结构，完全遵循行业通用的安装边界设计，机座主体为方形叠压结构，端面安装孔位采用行业通用的对角孔距布局，输出轴为单出轴圆柱结构，轴伸长度与直径匹配常规的联轴器、同步轮安装公差要求，机身侧面预留出线端位置，方便布线时与设备内部走线槽适配，不会与周边安装的导轨、拖链产生结构干涉。

　　从实际应用的适配性来看，这类步进电机的设计核心首先是安装兼容性，机座四个角的安装沉孔深度经过严格校核，使用M3规格螺丝固定时，螺丝拧入深度既能够保证连接强度，不会因为电机频繁正反转产生连接松动，也不会因为拧入过深触碰内部定子绕组造成绝缘破损。机身总高度控制在231mm以内，这个尺寸边界能够适配绝大多数桌面设备的安装腔空间，不管是安装在设备的型材框架内侧，还是固定在滑动模组的动子端，都不会超出设备的外形设计边界，不需要额外做结构避让。输出轴的同轴度公差控制在行业常规精度范围内，搭配刚性联轴器使用时，不会因为轴偏心产生额外的径向跳动，带动滚珠丝杠或者同步带轮传动时，运行噪音和传动损耗都能控制在合理区间。

　　从结构设计的细节来看，电机的定子部分采用叠片式铁芯结构，外壳的端盖通过止口定位与机身主体配合，保证前后端盖的轴承孔同轴度，输出轴两端的轴承选型匹配电机的额定转速和径向负载要求，能够承受同步带传动带来的径向拉力，也能承受丝杠直连时的部分轴向负载。机身侧面的接线端采用侧出式设计，相比后出式接线的结构，能够缩短电机轴向的总安装长度，在Z轴这类垂直安装的场景里，不会因为接线插头的存在增加轴向上的空间占用，也能避免垂直运动时接线端与设备上限位结构产生碰撞。电机的前端盖与输出轴之间预留了密封槽位，常规应用场景下可以加装防尘圈，阻挡加工场景里的切削粉尘、3D打印过程中产生的耗材碎屑进入轴承内部，延长轴承的维护周期。

　　在实际选型适配过程中，这类结构的步进电机可以覆盖0.9N·m以内保持扭矩的应用需求，适配常规的两相步进驱动器即可运行，不需要额外的编码器反馈组件就能实现开环定位控制，对于成本敏感的小型自动化设备来说，能够在保证定位精度的前提下控制整体硬件成本。安装时只需要保证安装面的平面度在公差范围内，四个固定螺丝按照对角线顺序逐步拧紧，就能避免机座受力变形导致的定子转子摩擦问题。建模过程中所有的配合尺寸都按照行业通用公差设置，安装孔位、轴径、止口尺寸都可以直接导出工程图用于加工适配，不需要额外做尺寸修正，结构设计时也预留了后续加装减速箱、制动器的扩展空间，前端盖的止口尺寸匹配常用的行星减速箱安装标准，有大扭矩输出需求时可以直接搭配对应规格的减速箱使用，不需要重新设计连接法兰。

　　从设备集成的角度来看，这类方形机座的步进电机相比圆形机座的电机，安装时的防转性能更好，依靠四个角的固定点就能完全限制电机的周向转动，不需要额外加装防转销，简化了安装板的加工工序。机身的叠片外壳结构既能够保证定子铁芯的压紧强度，也能通过外壳表面散出电机运行时产生的热量，在常规的运行占空比下，不需要额外加装散热风扇就能保证绕组温度在绝缘等级允许的范围内，降低了设备的散热设计成本。输出轴的轴端可以根据实际使用需求加工扁位、键槽，用来搭配不同类型的传动件，模型里的光轴结构保留了足够的修改余量，设计人员可以根据自己的传动方案快速调整轴端结构，不需要重新构建整个电机模型。
