微型深沟球密封轴承8内径22外径

　　在小型传动机构的选型与结构布置中，这类内径8mm、外径22mm的密封深沟球轴承属于非常典型的微型支承件。它的核心任务并不复杂，却对整机运行稳定性影响很大：为旋转轴提供径向支承，同时承受一定程度的双向轴向载荷，把轴系运转时的摩擦阻力控制在较低水平，并通过两侧密封结构阻挡粉尘、碎屑、润滑脂外泄以及轻度液体飞溅进入滚道。

　　从实际使用场景看，该规格轴承常见于桌面级自动化设备、小型输送辊、3D打印机运动部件、模型传动装置、小家电电机输出端、精密仪器调节机构、阀门执行机构、轻载步进电机配套组件以及教学实验平台。设备空间往往比较紧凑，轴径已经确定为8mm，轴承座孔又不宜过大，此时22mm外径、窄宽度的布局优势就很明显：它不需要复杂的轴承座，就能在有限壁厚内完成轴的定位与旋转支承。

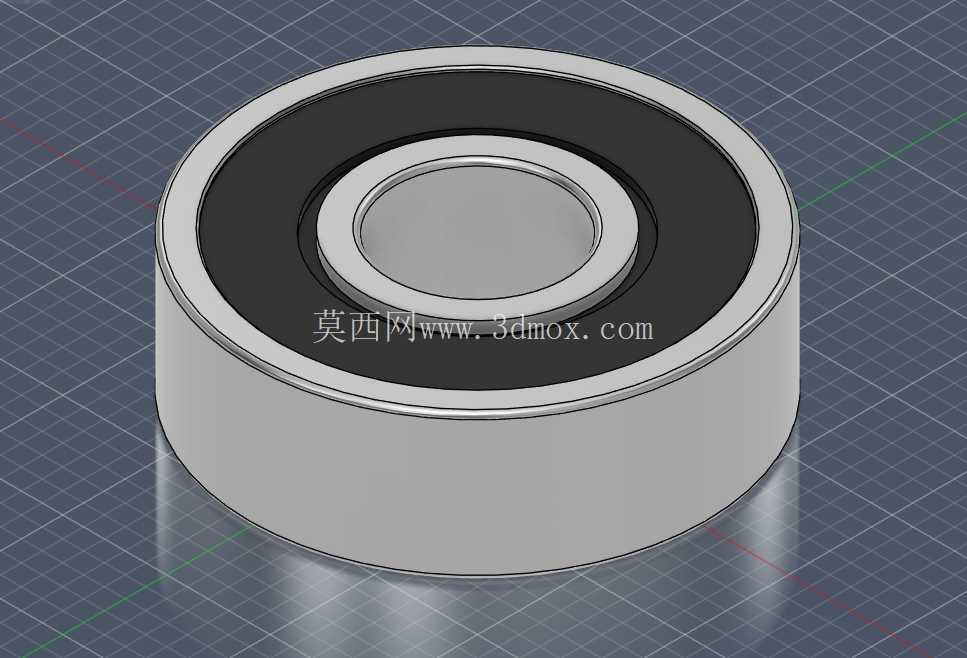

　　结构上，模型还原了深沟球轴承的典型组成：内圈、外圈、滚动钢球、保持架以及黑色密封盖。内圈内孔与轴形成配合，外圈圆柱面装入轴承座孔；滚道位于内外圈之间，连续的弧形沟槽与钢球接触，使轴承在纯径向载荷下能够稳定旋转，也能在轴受热伸长或受轻微轴向力时承担定位作用。深沟球轴承之所以应用广泛，就在于这种结构摩擦小、对中要求适中、转速适应范围宽，既可以用于低速手动调节，也能满足小型电机较高转速的连续运转。

　　密封盖是这个模型中不可忽略的功能特征。外露式开式轴承在洁净、油润滑或频繁维护的场合可以使用，但在轻工设备、办公机械、实验装置和户外小型机构里，灰尘、纤维、切屑和水汽很容易进入滚道。黑色密封件与外圈形成固定或接触式屏障，内侧贴近内圈台阶，能够减少润滑脂流失，也降低外部污染物进入概率。对三维设计而言，密封盖不能只当作外观颜色处理，它直接影响轴承端面轮廓、与相邻挡圈或套筒的间隙，以及维护方式。带密封盖的轴承通常在出厂时已填充润滑脂，后期多为免维护设计，因此装配时不应强行撬开密封件清洗。

　　建模思路上，轴承类零件看似简单，实则需要把同轴关系、回转特征和装配边界表达清楚。内圈、外圈和钢球均为回转体，适合通过草图轮廓旋转生成；保持架用于分隔钢球，避免球与球直接接触摩擦；密封盖则通过环形薄板与弯折唇口体现。钢球沿圆周均布，数量和球径需要与内外滚道曲率、节圆直径相协调。若只做外观展示，可以重点保证内外径、宽度、倒角和密封盖视觉比例；若用于工程装配，则应进一步校核轴肩高度、座孔挡肩高度、圆角半径以及轴承装入后的轴向压紧方式。

　　尺寸边界方面，8mm内径决定了适配轴的基本直径，22mm外径决定轴承座孔的加工尺寸，宽度则影响轴向占位。选型时不能只看内外径，还要关注额定动载荷、极限转速、配合公差和游隙。轻载、高精度、低噪声场合可选择较小游隙并采用较紧的轴配合；外壳为铝件或塑料件时，外圈配合不宜过盈过大，以免装配后轴承被压缩导致转动卡滞。轴肩必须低于内圈允许的最大倒角位置，挡肩也不能摩擦密封盖，否则会产生发热和异响。

　　在整机布局中，这类轴承通常成对或与其他支承件组合使用。单只轴承可以约束轴的径向位置，但轴系若要抵抗倾覆力矩，往往需要在跨度两端各布置一只轴承；若轴向定位要求较高，可采用一端固定、一端游动或两端限位的设计。对于小型齿轮、带轮、同步轮和联轴器附近的支承，轴承端面与传动件之间应留出套筒或挡圈位置，避免旋转件直接摩擦外圈。润滑与密封也要结合环境判断：粉尘多的位置优先选密封型，高温或高速工况则需重新确认润滑脂和轴承材料。

　　三维模型在装配体中的价值，在于帮助工程师提前发现干涉：内圈是否随轴转动、外圈是否被座孔正确固定、密封盖是否与端盖接触、轴承宽度是否落入预留槽内、拆装方向是否留有工具空间，都可以在虚拟装配中检查。对于设备选型人员来说，把这类标准轴承准确放入轴系，不仅能减少样机返工，也能让后续加工、采购和装配环节围绕统一的几何边界展开。
