Tele电吉他琴桥单线圈拾音器结构

　　琴桥单线圈拾音器是Tele型实心电吉他上最具识别度的信号转换部件之一，安装位置位于琴身靠下的弦桥区域，六根琴弦从磁极柱上方经过，琴弦振动切割磁路后在线圈中产生感应电动势，再经电路输送至放大设备。与颈位拾音器相比，桥位拾音器承受的弦振幅更小、张力更高，音色通常更明亮、紧实，适合分解和弦、乡村切音、清音拨弦以及带有明显颗粒感的过载演奏。该结构在整琴装配中并不是孤立存在的，它需要与琴身拾音器槽、弦桥高度、琴弦规格、护板或金属安装板、电位器腔体及屏蔽接地路线协同考虑，因此在三维设计阶段把外形、安装孔、磁极柱位置和上下边界表达清楚，能够明显减少后续打样与装配时的反复修模。

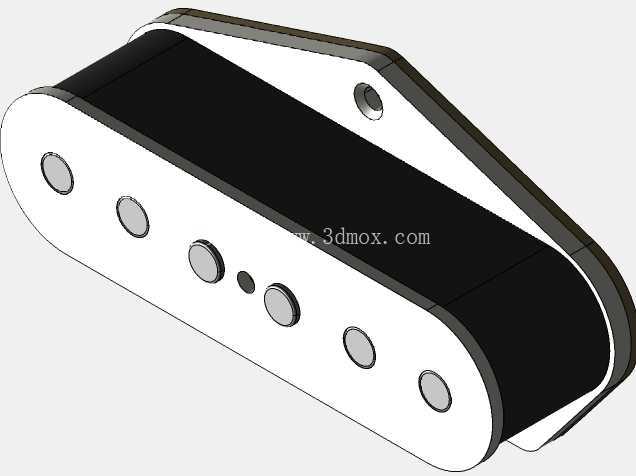

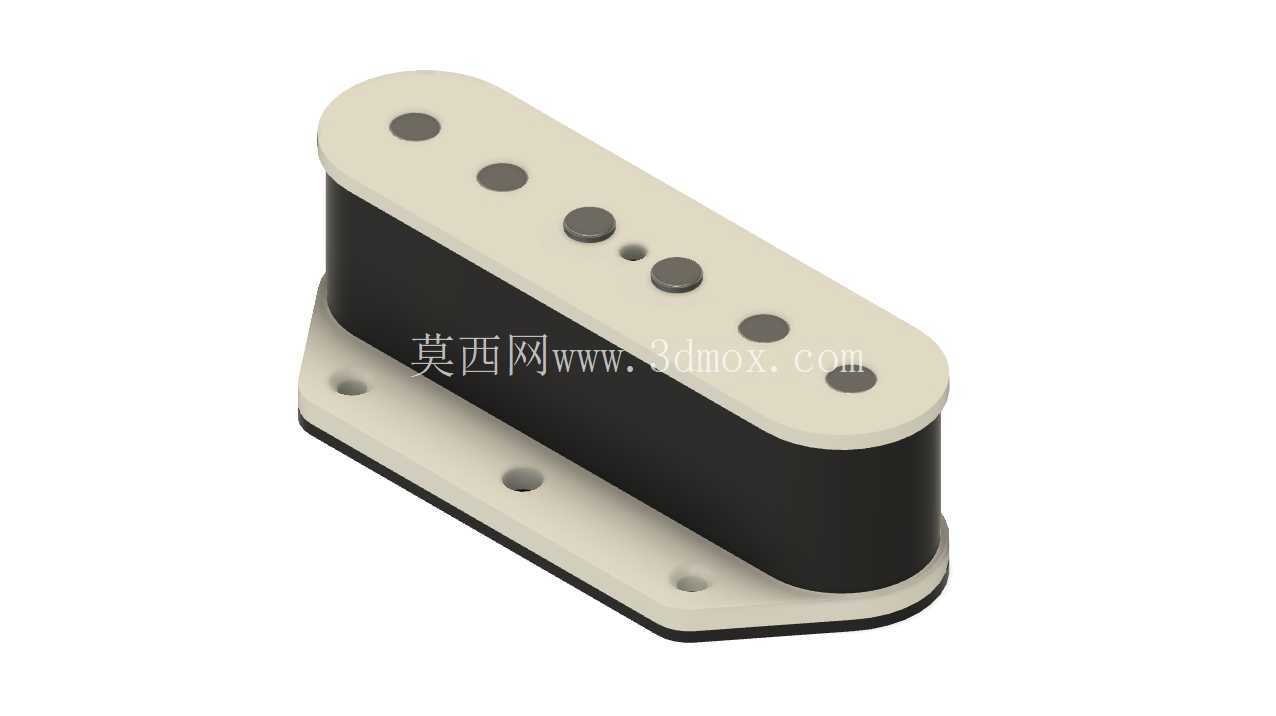

　　从外观上看，该拾音器采用Tele桥位常见的长圆角矩形轮廓，上部为浅色磁极盖板，黑色线圈骨架位于中部，底部带有安装底板。盖板上布置六颗磁极柱，对应六根琴弦的通过位置；磁极柱并非简单等距排列，而是结合弦距和指板弦长方向的偏移关系进行布置，使每根弦在拾音宽度内获得相对均衡的磁通量。桥位演奏时低音弦和高音弦的振动幅度、金属质量与距拾音器高度并不相同，磁极柱高度和直径的匹配会直接影响各弦输出平衡。模型中磁极柱顶面、盖板孔位和黑色本体之间的层次关系清晰，可用于检查装配后外露面是否平齐，也可用于评估琴弦通过时的视觉对齐效果。

　　安装边界是这类乐器零件建模时最容易被忽视的部分。拾音器本体需要落入琴身预设槽位，底部底板承担固定和高度调节的基准作用，底板上的孔位决定螺钉穿过位置，也决定它与琴桥、护板边缘以及琴身内腔之间的干涉关系。若只建外露外观而忽略底板厚度、螺钉孔沉台和线圈下部占用空间，装配到琴体时就可能出现底板压不平、螺钉角度偏斜、线圈触碰内腔屏蔽层等问题。实际结构设计中，需要同时校核拾音器上表面与琴弦底部的距离、底板与琴身槽底的间隙、左右端圆角与槽壁的余量，以及磁极柱相对弦桥鞍座的前后位置。高度调节通常通过安装螺钉和弹簧或弹性支撑实现，拾音器两端抬升量并不一定完全相同，低音侧和高音侧可根据输出强度进行倾斜调整。

　　功能特性方面，单线圈拾音器的核心在于磁路、线圈和金属弦之间的耦合。磁极柱提供磁场，细漆包线绕制的线圈位于磁路周围，琴弦采用铁磁性材料后，在振动过程中改变磁路磁阻，从而形成微弱交流信号。桥位拾音器靠近弦桥，有效弦长振动段在此处的位移较小，但谐波成分丰富，因此输出频响偏向高频和中高频。其结构外形虽然比工业设备简单，但对尺寸一致性并不宽松：磁极柱间距偏差会改变弦间音量平衡，盖板与线圈本体配合过松会产生微动噪声，底板孔位偏差会导致整只拾音器无法贴装，外形高度过大则会压缩琴身内腔走线空间。

　　在三维建模思路上，这类零件适合按照真实装配层级拆分：先建立底部安装板，确定孔位、板厚和外缘轮廓；再建立线圈骨架与黑色绕线区域，明确本体高度和圆角过渡；随后建立上部盖板，处理六颗磁极柱孔、端部圆角和盖板与本体的包覆关系；最后将磁极柱、安装孔和局部小凸台作为独立特征表达。这样做的好处是，后续若要调整盖板颜色、底板材质、磁极柱高度或适配不同琴身槽位，不必推翻整体模型。对于需要渲染装配效果的场景，可将浅色盖板的哑光质感、黑色线圈区域的细微粗糙面、金属底板和磁极柱的反光差异分别赋予材质，使产品展示更接近真实乐器。

　　应用场景上，该结构既可用于电吉他整琴开发中的部件选型，也可用于改装件设计、乐器维修教学、装配动画演示和电商产品展示。制琴师在开槽前可依据模型核对琴身腔体尺寸；电路设计人员可据此规划拾音器到电位器、开关和输出插孔的走线路径；外观设计师则可把拾音器与护板、琴桥、旋钮和琴身材质放在同一装配环境中评估风格统一性。由于Tele桥位拾音器的外形具有强烈品牌风格特征，在复刻或兼容设计时，更应关注安装边界和互换性，而不是只追求外观相似。

　　从工程表达角度看，该模型的价值在于把外露轮廓、磁极布局、底板固定和层次装配关系集中呈现出来。设计人员可以围绕它继续补充线圈绕组参数、磁材属性、螺钉规格和高度调节件，也可以将其放入电吉他琴身总成中进行干涉检查。对于结构建模从业者而言，这类小尺寸产品考验的不是复杂曲面数量，而是特征约束、装配基准和细节比例的控制；圆角是否连续、孔位是否对称、磁极柱与盖板是否共轴、底板与本体是否贴合，都会影响最终模型在加工、展示和装配中的可信度。
