1/4英寸相机快装固定螺丝结构

　　这款1/4英寸相机固定螺丝主要服务于摄影器材、三脚架云台、快装板、兔笼、监视器支架以及小型影像设备的装夹场景。影像设备在户外拍摄、演播室布光、车载云台、滑轨运镜和桌面支撑系统中，都需要频繁拆装，固定件既要保证连接可靠，又要兼顾徒手操作效率，因此这类带折叠环的快装螺丝成为相机支撑系统中非常常见的连接件。

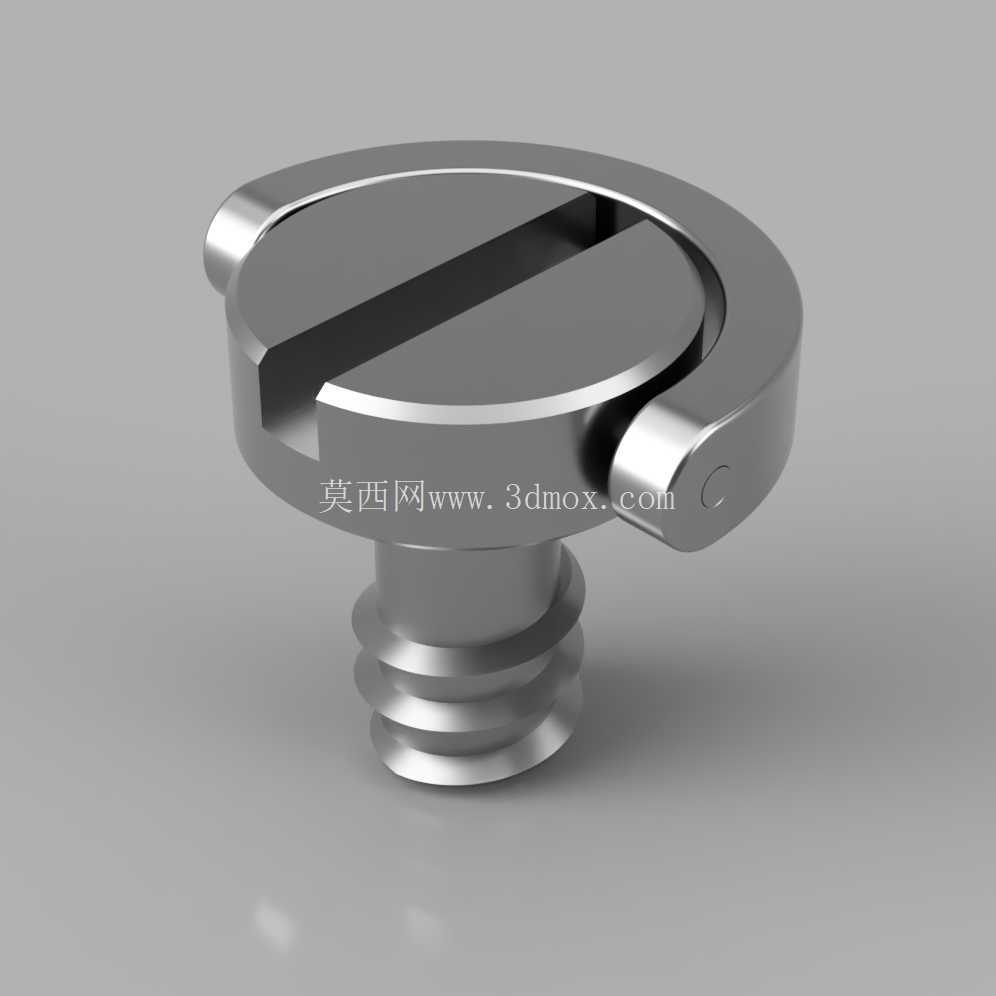

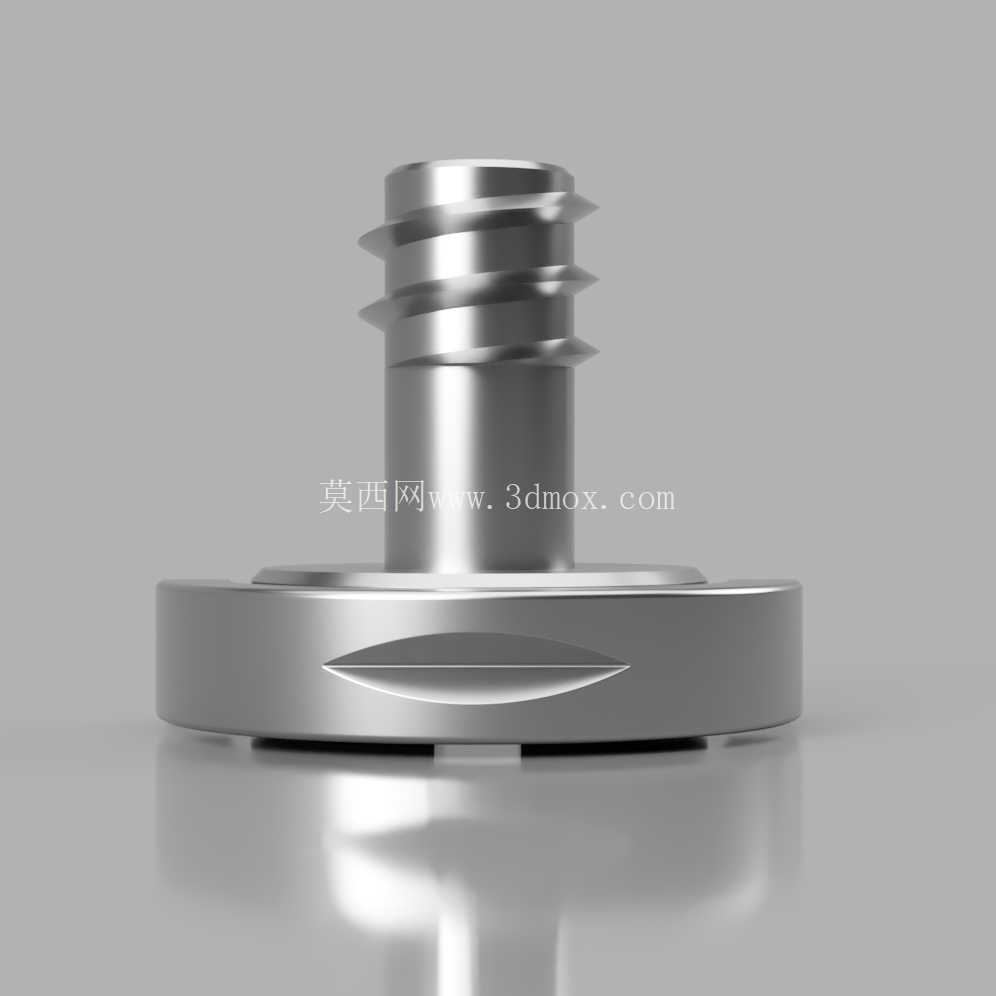

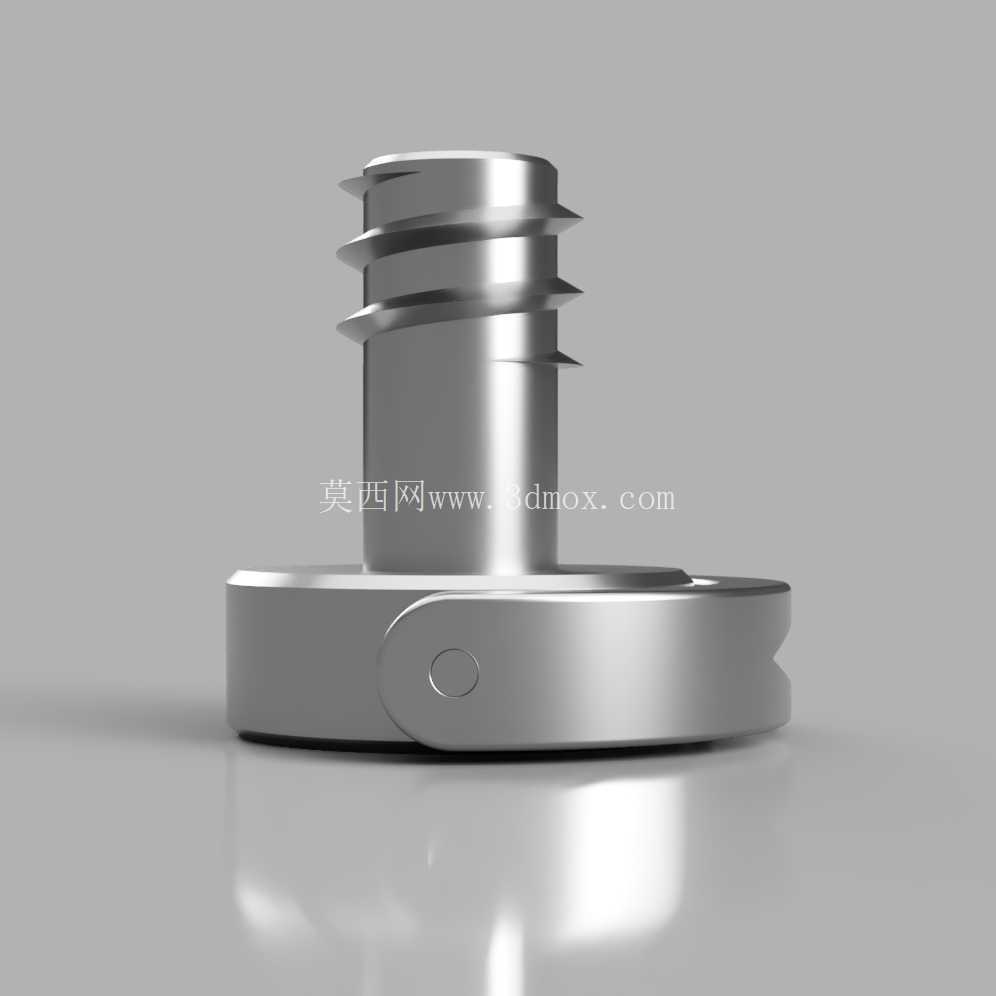

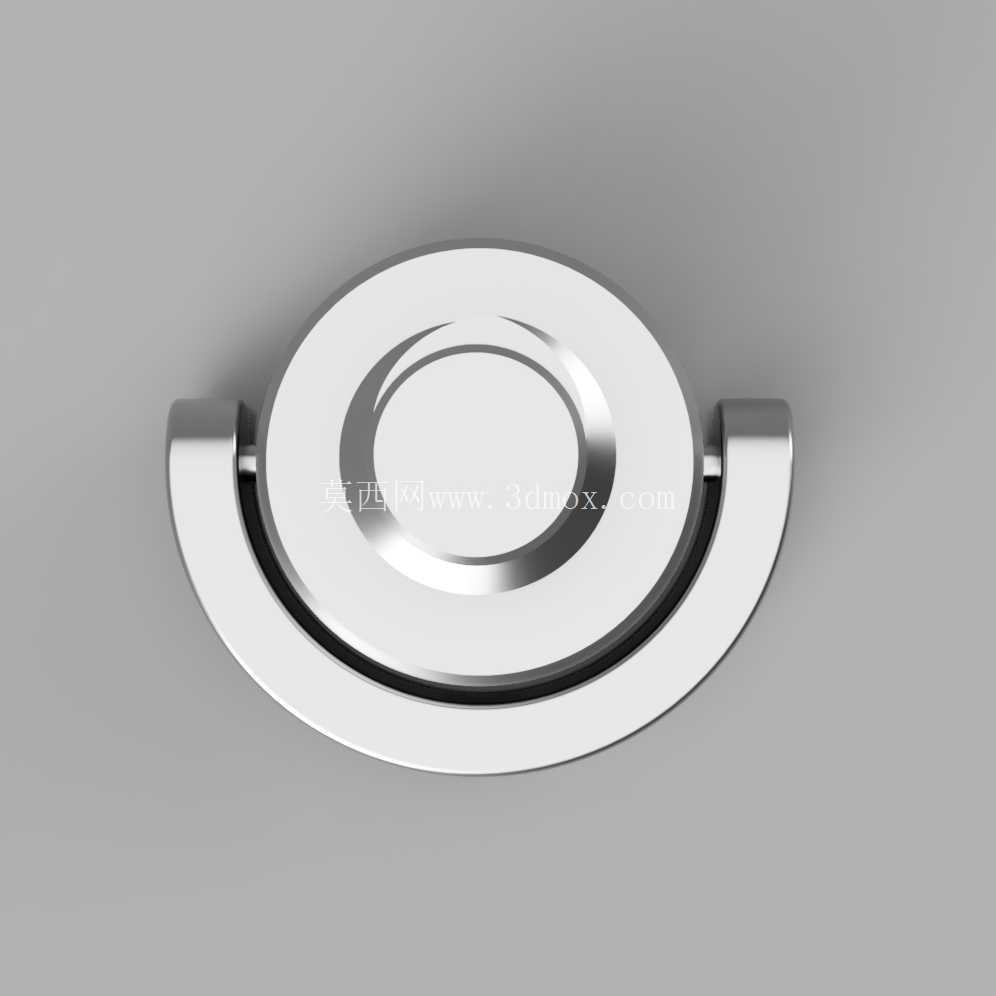

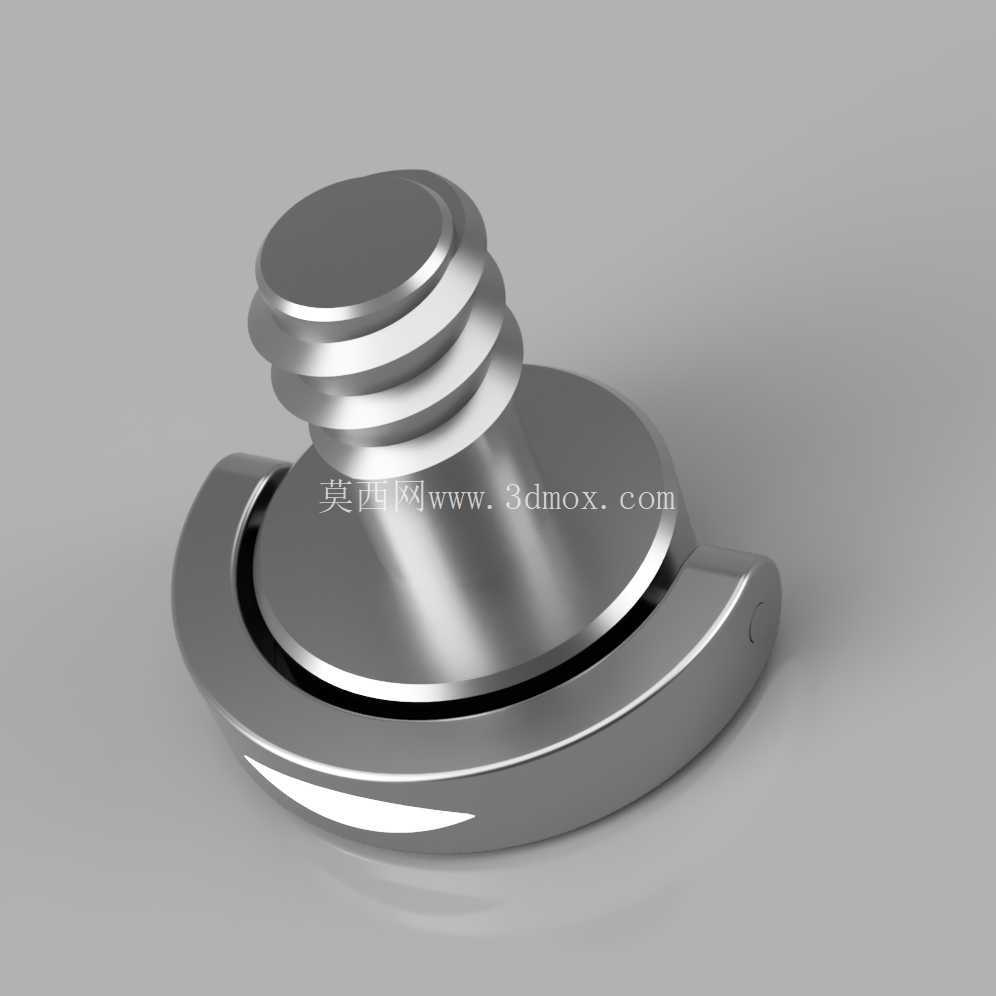

　　结构上，零件下部采用1/4英寸相机标准外螺纹，螺纹段长度约10mm，能够穿过常见快装板沉孔并旋入相机底部螺纹孔。螺纹上方设置轴肩，轴肩直径大于螺纹外径，安装时压在快装板沉孔或腰形槽内，承担轴向压紧力，避免螺丝整体穿过板件。顶部为较大直径的圆盘头，头部开设一字槽，可在没有折叠环时使用硬币、螺丝刀或金属片辅助拧紧。圆盘侧面集成可翻转的D形拉环，拉环绕销轴转动；竖起时可作为手动扳手施加扭矩，放倒后贴合头部轮廓，减少凸出高度，避免刮碰相机底板或包内器材。

　　从实际装配边界看，设计重点不只是螺纹本身，而是头部、轴肩、板件厚度和相机底部螺纹深度之间的匹配。螺纹有效旋合长度需要满足相机底孔深度，过短会造成咬合不足，过长则可能顶伤相机内部结构。轴肩高度要适配快装板开孔区域，使螺丝在板内可转动但不会脱落；头部外径则决定压紧面积，较大的接触面能降低板件局部压强，也能在频繁锁紧后减少沉孔磨损。D形环展开后的力臂长度影响手动拧紧力矩，力臂过短操作费力，过长则会增加整体外形和干涉风险。

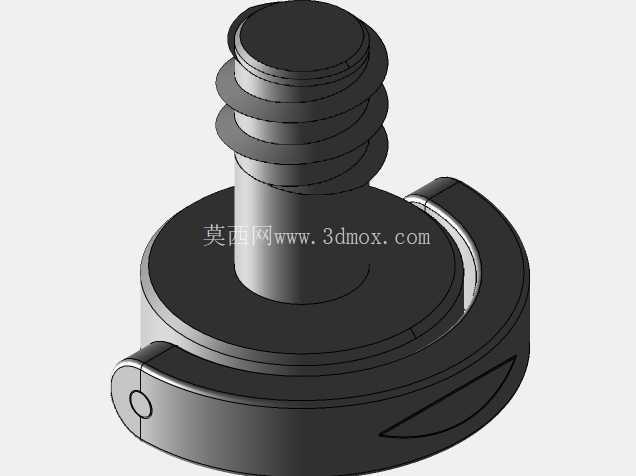

　　建模时可先按回转体思路构建螺纹段、轴肩和圆盘头，再处理头部一字槽与侧向拉环。螺纹部分若用于展示或3D打印，可建立简化牙型；若用于机加工表达，则应结合标准螺纹标注控制大径、小径和螺距。拉环并非简单装饰件，其两端与头部凸耳形成铰接关系，销轴孔同轴度、环体转动间隙、翻起后的限位角度都需要明确。拉环放倒时应沉入头部外侧轮廓，凸起量尽量小；翻起后应保持稳定姿态，便于手指拨动。

　　材料和表面处理通常围绕强度、耐腐蚀和外观一致性展开。摄影配件常采用不锈钢或镀镍钢材，以承受反复锁紧产生的拉压和剪切载荷；头部与拉环表面多采用金属哑光或亮面处理，兼顾耐磨和视觉质感。螺纹端部应做导入倒角，使操作者在盲视状态下也能顺利对准相机底孔。头部边缘需要倒钝，防止徒手拧紧时划伤手指，也避免在快装板表面留下明显压痕。

　　在设备选型中，这类螺丝适用于标准1/4英寸相机接口，不能仅凭总长度判断兼容性，还要关注快装板厚度、沉孔深度、轴肩直径和拉环收纳空间。若安装面较薄，轴肩下方可增加垫片分散压力；若用于金属兔笼或重型云台，则需关注螺纹旋合圈数和手动锁紧后的防松能力。D形环的优势在于无需工具快速拆装，但在高振动工况下仍应控制拧紧力矩，必要时配合防松垫或弹性垫圈。

　　三维结构检查时，应重点验证拉环在0度和90度附近的运动状态，确认环体不会与圆盘头、快装板边缘或相机底部橡胶皮干涉。螺纹轴线与头部压紧面要保持垂直，否则锁紧时会出现偏压，导致相机底面与快装板不能完全贴合。一字槽位置应兼顾加工便利性和外观对称，槽宽、槽深既要满足工具强度，也不能过度削弱头部截面。

　　整体来看，该零件体量小，但集成了标准螺纹连接、轴向压紧、手动扭矩施加和铰接收纳四种功能。它的设计价值在于用紧凑结构解决摄影器材快速固定问题，同时通过折叠拉环减少工具依赖。对结构设计人员而言，建模时需要把运动间隙、安装厚度、螺纹旋合长度和接触面压合关系一起考虑，才能得到既符合相机接口习惯、又能在真实支撑设备上稳定使用的五金固定件。
