吉他效果器用3PDT脚踏开关结构

　　在电声乐器改装与手工效果器制作领域，脚踏开关是决定单块效果器能否稳定切换音色的核心执行元件。这款3PDT Stomp开关的三维结构，完整还原了吉他踏板内部最常用的九脚自锁开关形态，为效果器外壳开孔、内部走线布局以及踩踏机构联动设计提供了直接的结构参照。

　　从实际使用场景看，这类开关主要安装在吉他效果器踏板的金属面板上，乐手在演出过程中通过脚踩动作完成效果通路与旁路信号的切换。与普通轻触按键不同，3PDT开关采用三刀双掷的触点架构，内部包含三组独立的切换回路，其中两组负责音频信号在效果链路与直通链路之间的换接，第三组通常用于驱动LED状态指示灯，让乐手在舞台暗光环境下也能快速判断效果是否处于启用状态。这种自锁式结构每踩一次完成一次状态锁定，无需持续施力，非常适合脚部操作的使用习惯。

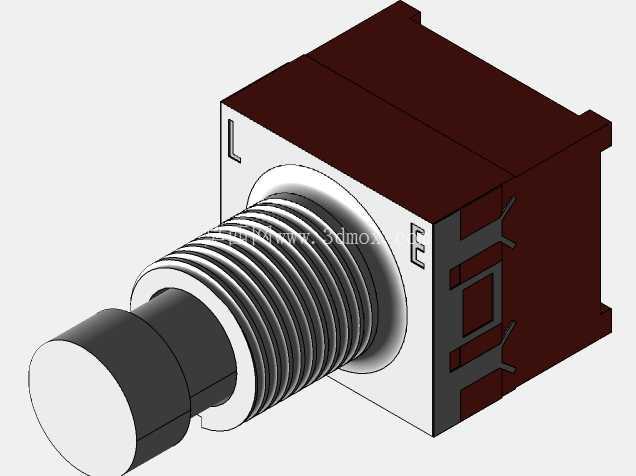

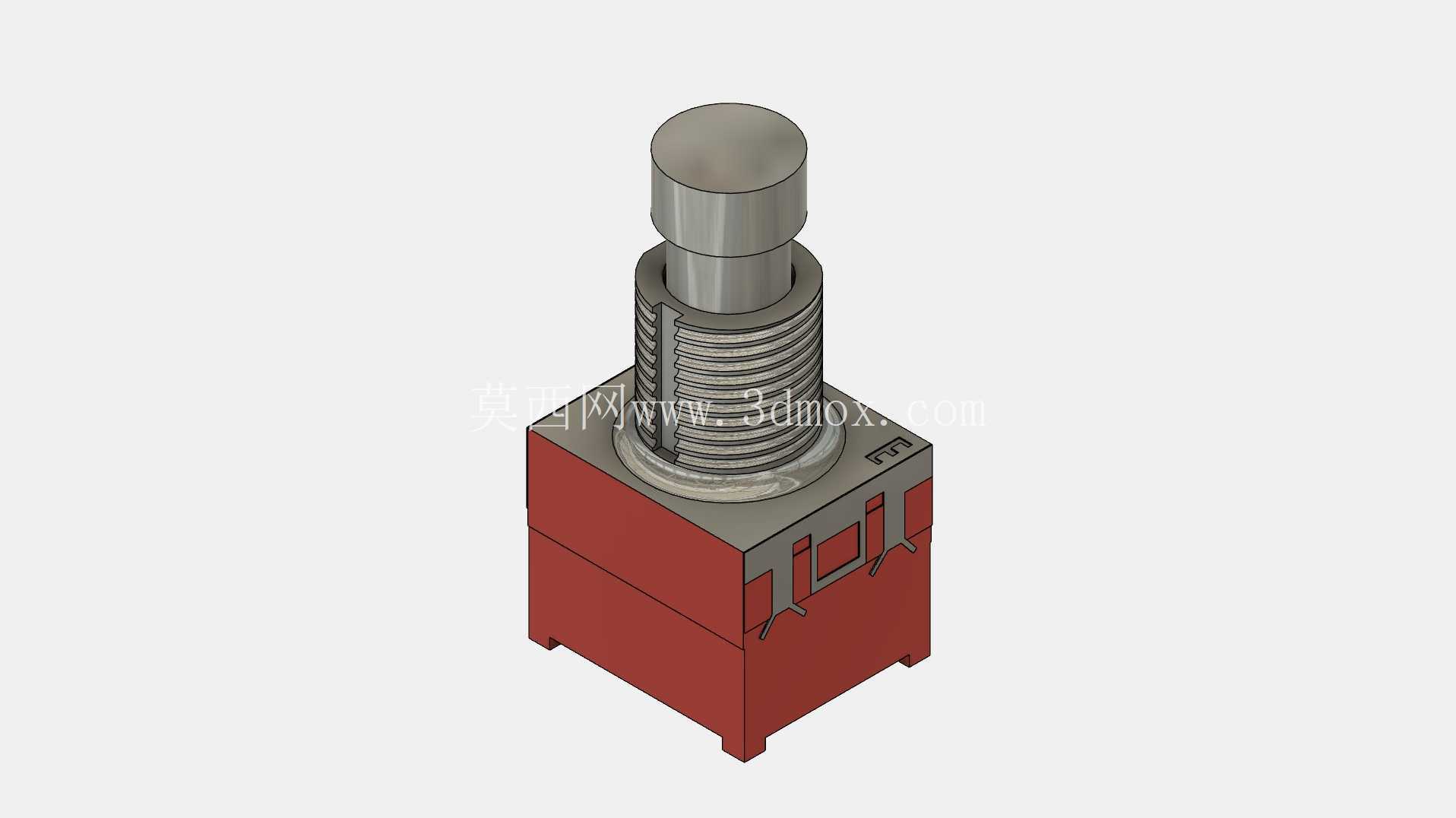

　　模型的外形特征可以拆解为下部基座与上部动作柱两部分。下方红色方块部分是开关的绝缘基座，内部容纳动触片、静触点与复位弹性机构，基座底部伸出九根焊接引脚，引脚按三行三列矩阵排布，间距符合常规PCB安装与飞线焊接的双重需求。基座侧面预留的卡扣结构用于固定内部触点组件，防止长期踩踏后内部零件移位。上部金属质感的圆柱段是开关的动作执行端，下段带有螺纹的轴颈用于穿过效果器面板的安装孔，配合六角螺母与垫片将整个开关锁紧在面板上；顶端光滑的圆柱压头则直接承受脚踏钉的冲击力，踩踏行程沿轴线垂直向下传递，带动内部滑块完成触点翻转。

　　建模过程中需要重点把控几个配合边界。首先是安装螺纹段的直径与有效螺纹长度，这一尺寸直接决定效果器面板的开孔直径以及可兼容的面板厚度，面板过厚会导致螺母无法完全锁紧，面板过薄则容易在踩踏时出现开关晃动。其次是基座的方形外轮廓尺寸，它决定了效果器内部需要预留的最小安装空间，尤其是在紧凑型单块效果器中，开关基座与周边电位器、音频接口、电路板之间的避让间隙需要提前校核，避免装配时发生干涉。九根引脚的伸出长度与排布间距同样关键，若采用PCB直插安装，引脚位置需要与电路板孔位完全对应；若采用手工飞线连接，则要保证引脚留有足够的焊接操作空间，避免焊锡相邻短路。

　　从结构设计思路上，这款开关把机械受力与电气隔离做了明确分区。金属动作柱承担踩踏的机械载荷，绝缘基座承载所有带电触点，既保证了踩踏时的结构强度，又避免了金属外壳与音频信号之间的意外导通。螺纹安装的方式让开关高度可以在小范围内调节，适配不同高度的脚踏钉与面板厚度组合。在效果器整机设计时，工程师通常会先依据该开关的外形尺寸确定面板开孔位置，再围绕基座轮廓规划内部电路板的固定柱与走线路径，踩踏端上方还会配套橡胶或金属材质的脚踏帽，增大脚部接触面积同时缓冲踩踏冲击，延长开关的机械寿命。

　　对于三维建模与结构选型人员而言，该模型可以直接用于效果器外壳的开孔定位、装配干涉检查以及踩踏行程模拟，也能作为教学演示素材，直观展示多刀双掷自锁开关的内部组成与外部安装关系，帮助制作者在实物加工前完成整机布局的验证。
