乌兰子VL49便携相机补光LED灯

　　这款小型LED补光灯具主要面向单兵拍摄、桌面产品录制、微距特写、设备检修照明以及小型机位布光场景。它的核心作用是在近距离范围内提供均匀、柔和的面光源，降低被摄物体表面的硬阴影，使相机在自动对焦和画面曝光时获得更稳定的亮度条件。与传统点光源手电不同，该灯具采用接近方形的大发光面，光线经过扩散面板后覆盖角度更宽，适合布置在相机顶部、支架侧方或工装夹具附近，为狭小空间内的视觉检测、样件拍摄和操作记录提供基础照明。

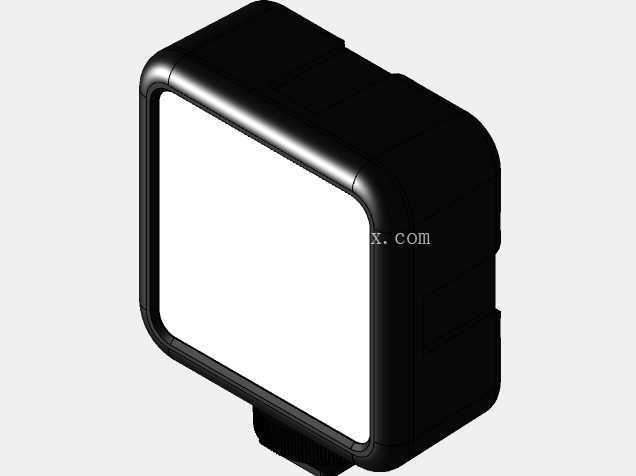

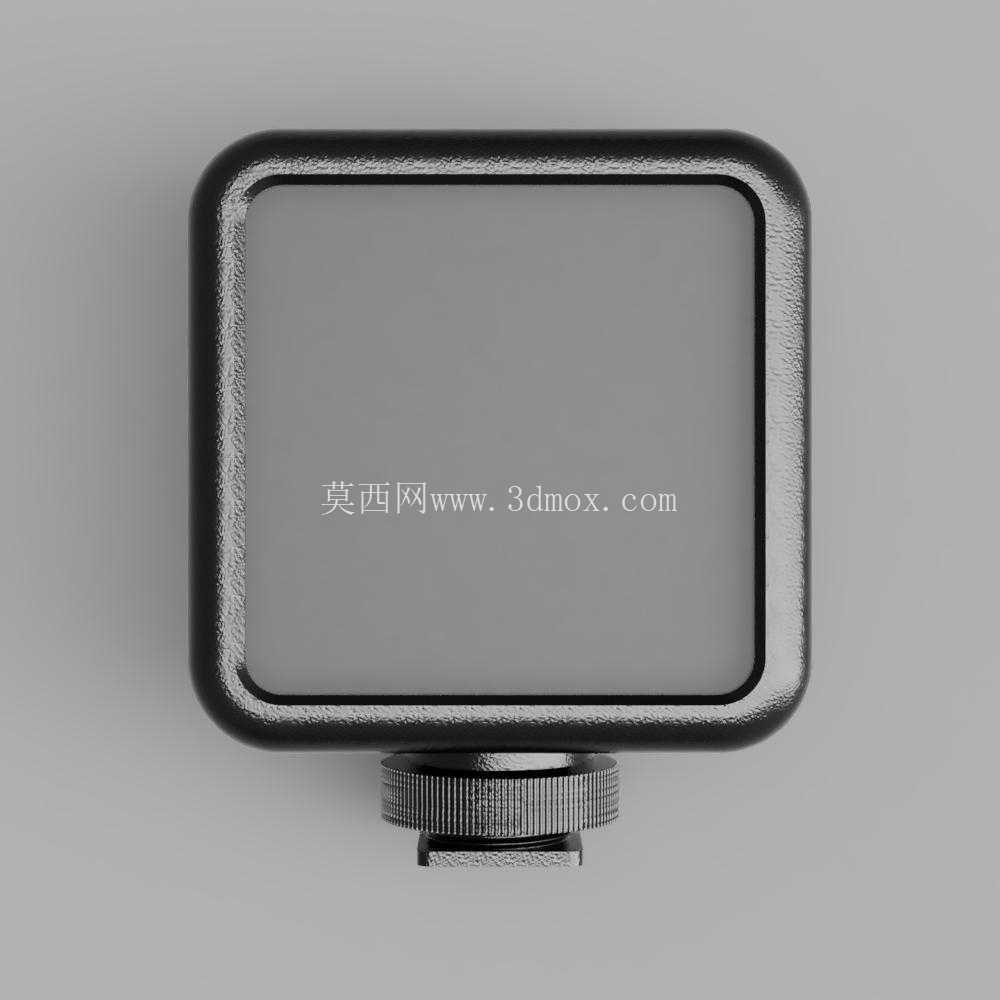

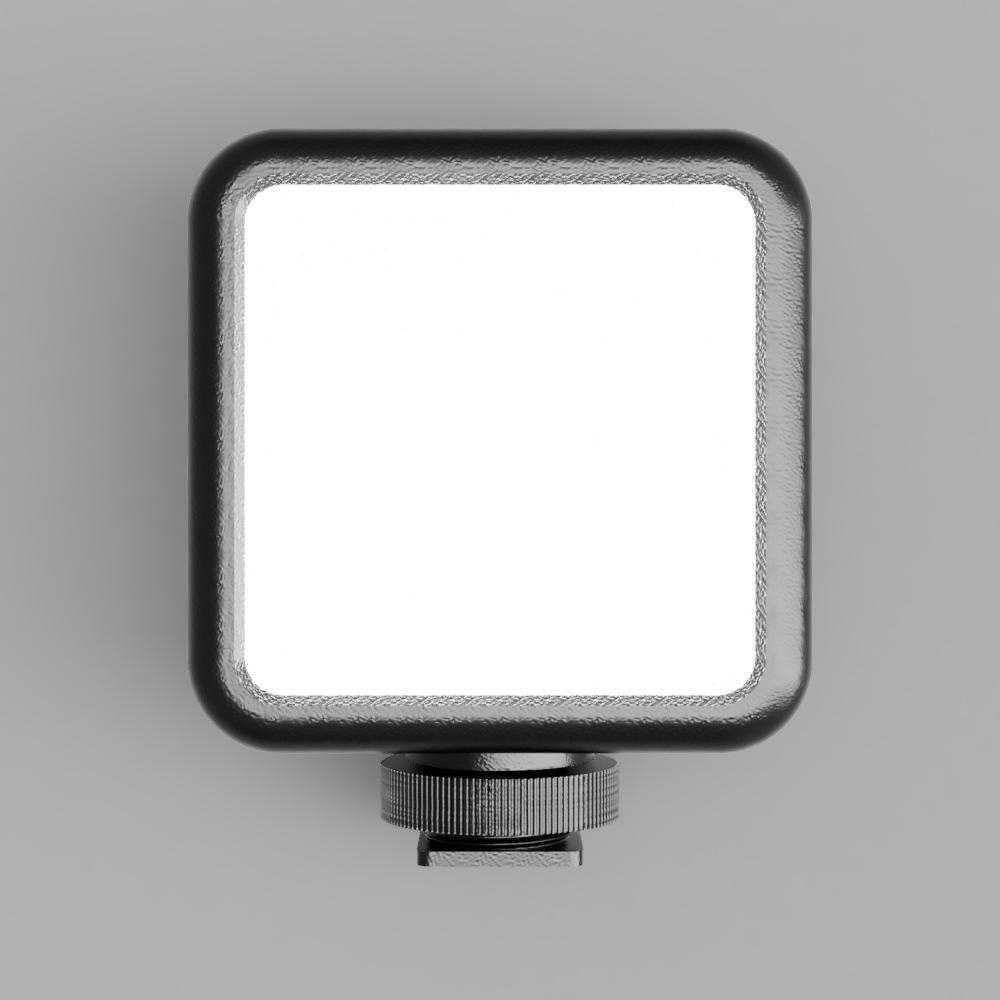

　　从结构上看，灯具主体采用圆角方盒式造型，外壳以黑色硬质包覆件为主，正面嵌入大面积乳白色发光面板。圆角处理并非单纯的外观修饰，在实际携带和拆装中能够减少磕碰，也能避免尖锐边缘刮擦相机包、线缆或周边设备。正面发光区占据壳体上表面的大部分面积，边框宽度控制得较窄，这样可以在有限体积下尽量扩大有效发光面，使近距照明时的中心与边缘亮度过渡更自然。壳体侧面预留接口和装配空间，底部集成冷靴连接结构，能够直接卡入相机热靴座，也可通过转接件固定在三脚架、魔术臂、夹具或实验台支架上。

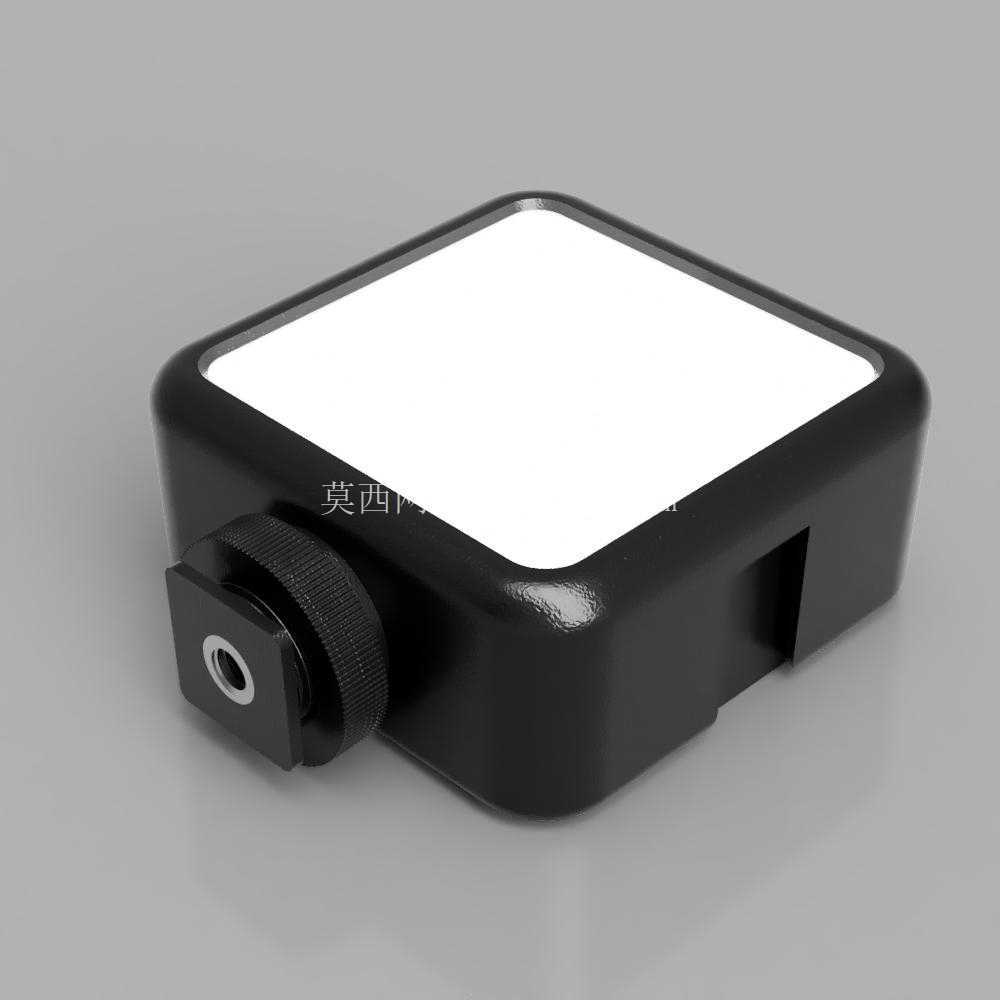

　　前端的旋钮式锁紧与连接座是整机安装边界中的关键部分。冷靴座插入相机或支架后，通过侧面滚花旋钮施加压紧力，滚花纹理能够增加手指旋转时的摩擦力，使操作者在戴薄手套或现场光线不足时也能完成锁紧。连接座下方设置带孔位的转接块，可配合标准锁紧螺钉、L型支架或小型云台使用。建模时需要重点控制冷靴插槽宽度、插入深度、锁紧轴线位置以及旋钮外径之间的关系：插槽过紧会造成装拆困难，过松则会在相机移动时产生晃动；旋钮直径太小不利于手拧，太大又可能与相机机身、翻转屏或麦克风等附件发生干涉。

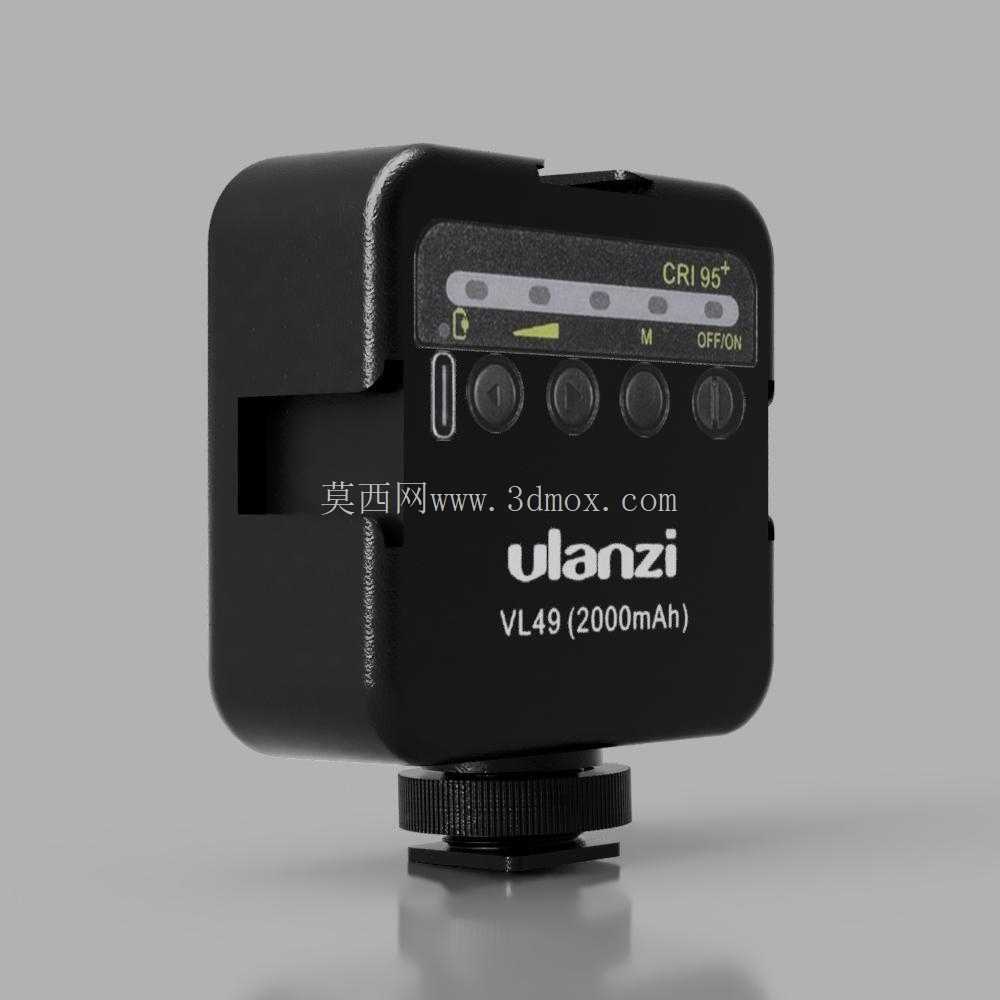

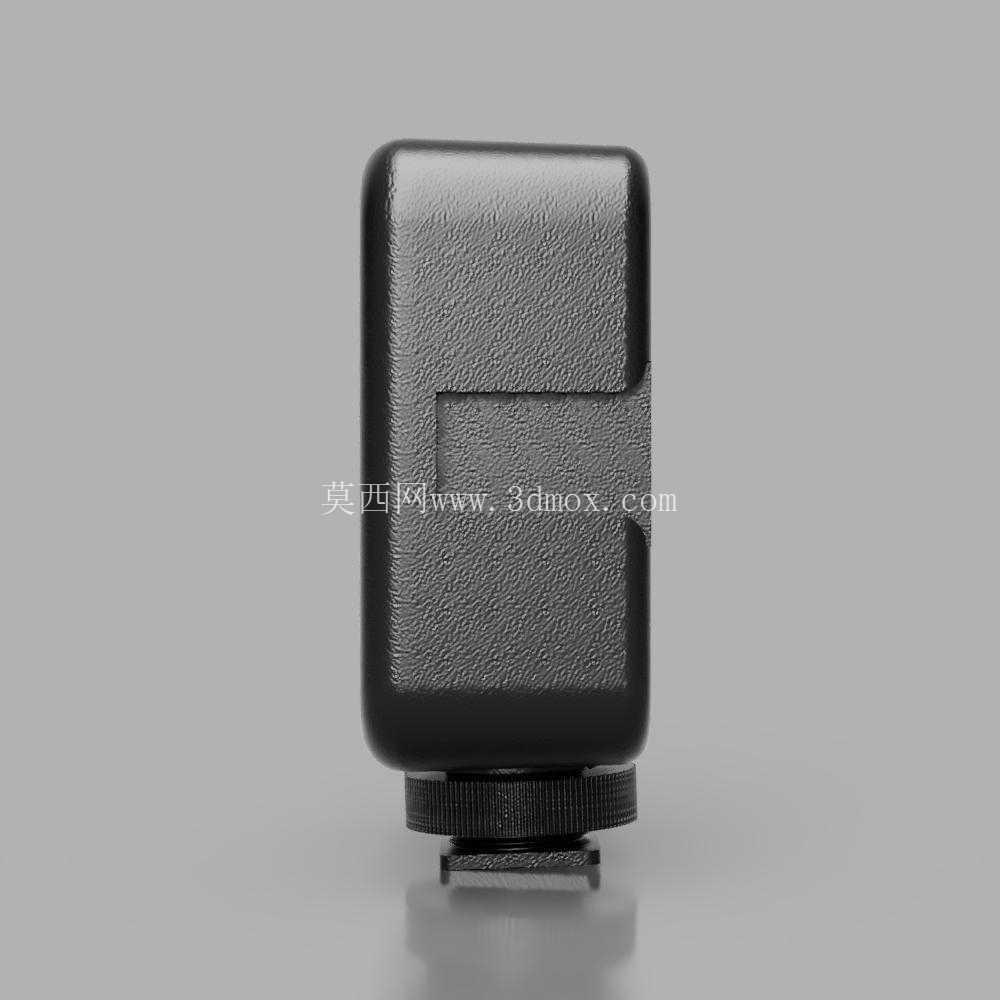

　　灯具侧面的开口区域用于容纳开关、充电接口或电量指示相关结构，具体布局需要与内部电路板、电池仓和散热空间协同考虑。虽然该模型呈现的是外部完整形态，但在结构设计阶段不能只看外观曲面。LED工作时会产生热量，正面灯板、背部壳体和内部支撑件之间需要保留合理的热传导路径；外壳若采用塑料件，应避免长时间高亮度运行导致局部温升过高，若加入金属内框或散热衬板，则要在模型中体现壁厚、筋位和装配间隙。对于便携补光灯而言，散热、重量和抗摔性往往相互制约，壁厚过大虽能提升强度，却会增加机头负载；壁厚过薄则可能在跌落或拧紧冷靴座时发生开裂。

　　外形尺寸方面，这类方形补光灯通常以掌心尺度为设计边界，宽度和长度接近，便于在相机机顶横向布置，也适合多灯拼接组成小型阵列。底部连接座位于灯具一端而非几何中心，这种布置有利于让发光面尽量靠近相机光轴，减少正面补光时的阴影偏移；但在侧向安装时，需要评估重心偏置对支架稳定性的影响。若灯具通过冷靴固定在无反相机上，整机重量会压在热靴座上，因此连接块与壳体之间应设置足够的承托面，不能仅靠细小螺钉承受全部弯矩。

　　在实际拍摄应用中，该灯具可用于人像近景补光、静物轮廓提亮、机械零件表面纹理记录以及管道、机柜内部检修照明。由于发光面柔和，它也适合作为微距拍摄的主灯或副灯；当需要更强方向性时，可在灯前附加柔光片、色片或小型挡光板。产品建模时应保证正面面板、外壳圆角、底部冷靴、滚花旋钮和侧部接口之间的比例协调，尤其是旋钮的齿距、圆角半径和壳体分模线，应体现可制造性。外壳若通过注塑成型，需考虑拔模斜度、卡扣位置和螺丝柱布局；若采用CNC或3D打印验证，则要关注装配公差与支撑去除空间。

　　该结构的设计思路可以概括为以紧凑方盒承载面光源，以标准冷靴实现快速挂载，以滚花锁紧结构提升现场装拆效率。对于三维建模人员来说，外观曲面只是其中一部分，更重要的是把灯体、连接座、旋钮、接口和内部安装空间作为一个整体来处理，使模型既符合摄影附件的使用习惯，也满足小批量制造和实际装配的工程要求。
