遥控模型用长行程伸缩液压作动筒

　　这套三维结构针对遥控模型、小型试验台和教学演示装置中的直线举升需求而建，主体为单杆多级伸缩式液压作动筒。模型把缸筒、活塞杆、端部球铰、导向段和安装接口按实物装配关系完整表达，适合在小型液压回路、比例模型底盘、仿真机械臂或改装项目中进行空间校核与动作验证。

　　从实际使用场景看，这类细长型作动筒常见于需要较大伸出长度、但收纳空间受限的场合。例如遥控工程车辆的吊臂变幅、伸缩桅杆、模型翻斗举升、小型平台抬升以及自动化夹具中的轻载推压动作。其工作核心是利用压力油进入封闭缸腔，推动活塞杆沿轴向伸出；回油或卸荷后，依靠负载、自重或回程机构使杆体收回。多级结构的价值在于，完全收回时整体长度较短，展开后却能获得较长行程，从而在紧凑安装边界内实现更大的直线位移。

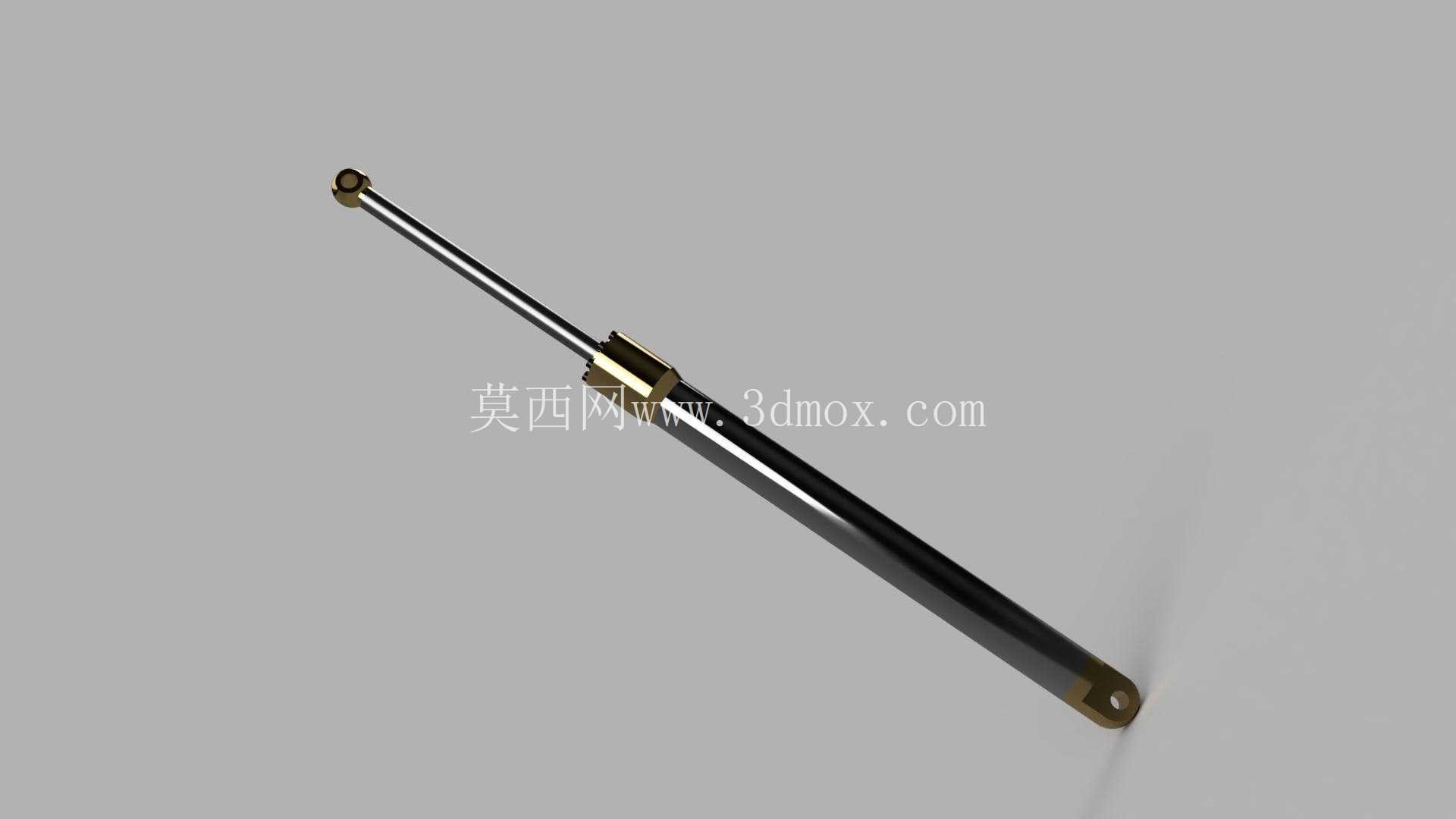

　　外形上，模型下部为较粗的缸体段，向上依次布置导向、密封和伸缩管段，顶端设置球头连接结构。球头端不强制活塞杆与被驱动件保持严格同轴，能够适应小幅摆动，减少侧向弯矩对密封件和杆面的影响。缸体中部的金色环带区域对应导向、限位或锁紧相关结构，在装配时需要关注其与外层缸筒、内层伸缩管之间的同轴关系。若用于真实加工或高仿真模型，该区域通常要兼顾耐磨、导向和防尘，避免杆体在偏载情况下出现卡滞。

　　尺寸边界方面，该作动筒的有效行程约为150毫米，最小安装长度约为360毫米。这里的最小长度可理解为机构处于收回状态时，两端安装点之间需要预留的基础距离；选型或布置时不能只看行程，还要把球头半径、接头厚度、安装座深度以及管路接头占用空间一并计入。若设备框架预留的轴向尺寸不足，即使行程参数满足，也可能出现完全收回后仍无法闭合机构的问题。

　　设计思路上，细长伸缩缸必须重点控制抗弯与导向稳定性。伸出长度越大，活塞杆相对支承点的悬臂效应越明显，侧向力会放大密封处的局部接触压力，轻则造成内泄漏增大，重则导致拉缸、划伤或回缩不顺。因此在三维建模和后续设计中，缸筒壁厚、各级管段配合间隙、导向套长度、端部铰接位置都需要围绕受力路径布置。外部负载最好尽量沿缸轴方向传递； unavoidable 的横向载荷应通过摇臂、导轨或平行连杆承担，而不是让活塞杆本身承受明显弯曲。

　　模型未配置额外管接头，油路接口需要根据实际系统另行选择。布置软管时，应保证作动筒全行程运动中管路不被拉伸、折叠或与运动件摩擦。对于遥控模型，若采用微型液压泵站，还需同步考虑泵、阀、油箱、电池和换向控制的重量分布；缸体本身虽然结构简单，但举升速度、保压能力和下降平稳性取决于流量、溢流压力、负载方向以及阀组密封性。

　　在结构校核中，可把该模型作为运动机构的直线驱动元件使用：先固定下端或缸体铰接点，再将顶端球头连接到摇臂或负载件，检查伸出极限、收回极限以及中间姿态下是否发生干涉。对于多节伸缩结构，还要关注各级管段的伸出顺序和止动位置，避免某一级提前到位后其余节段继续受力。三维装配时应保留铰接件的转动自由度，密封和导向部位可按实际加工精度设置配合，不必在外观模型中过度追求微观唇口细节，但在工程图或加工模型中则需要明确沟槽、倒角、表面粗糙度和材料要求。

　　总体而言，该作动筒结构细长、展开行程大、收纳尺寸相对可控，适合轻载、小尺寸、需要仿真液压动作的机械系统。设计时应围绕轴向承载、端部铰接、管路走向和收回边界进行综合布置，才能让模型动作顺畅，并在后续转化为实物或半实物演示装置时减少调试风险。
