移动式液压管材弯制成型设备

　　该设备面向现场管路预制、维修车间和中小批量管件加工场景，主要用于把3/4英寸至2英寸的金属圆管按预定半径弯制成弯头、蛇形管或空间走向管段。相比手工热弯或分体式胎具作业，整机把动力源、执行机构、弯管胎轮和移动底盘集成在同一框架内，作业人员可将设备推到管廊旁、装配工位或检修区域，减少长管往返搬运，也降低了大口径管件在转运过程中产生的磕碰和二次校正工作量。

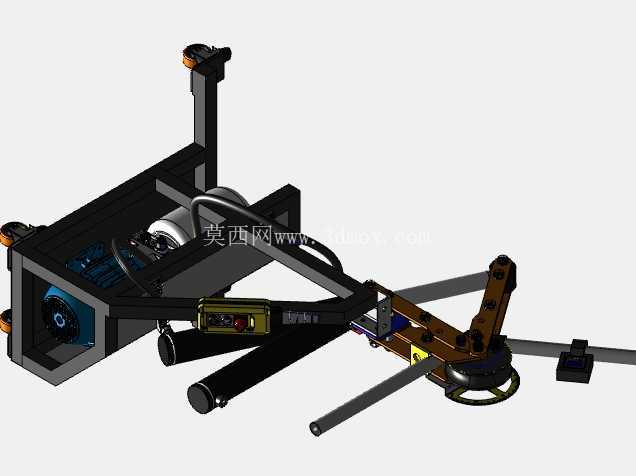

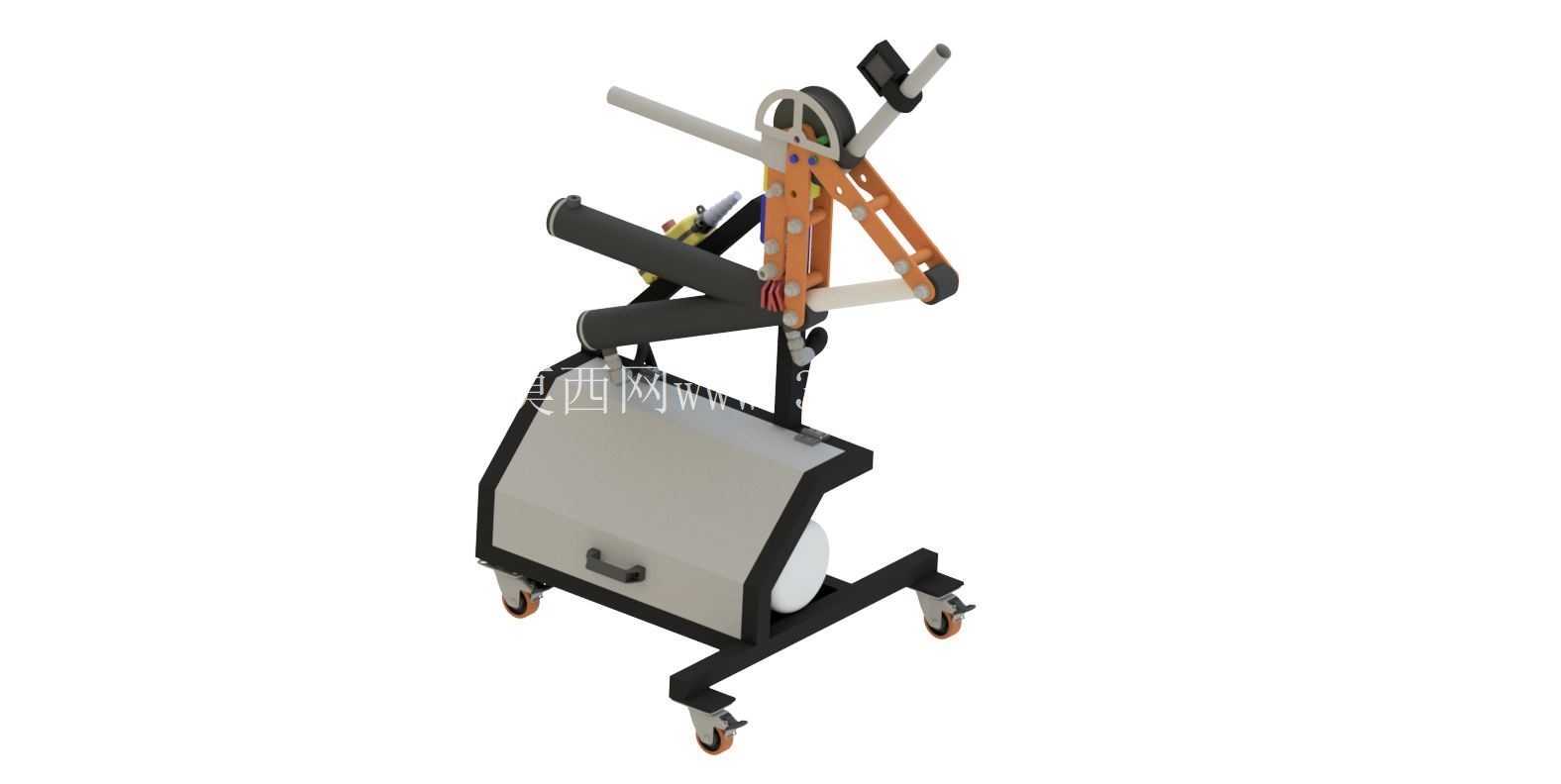

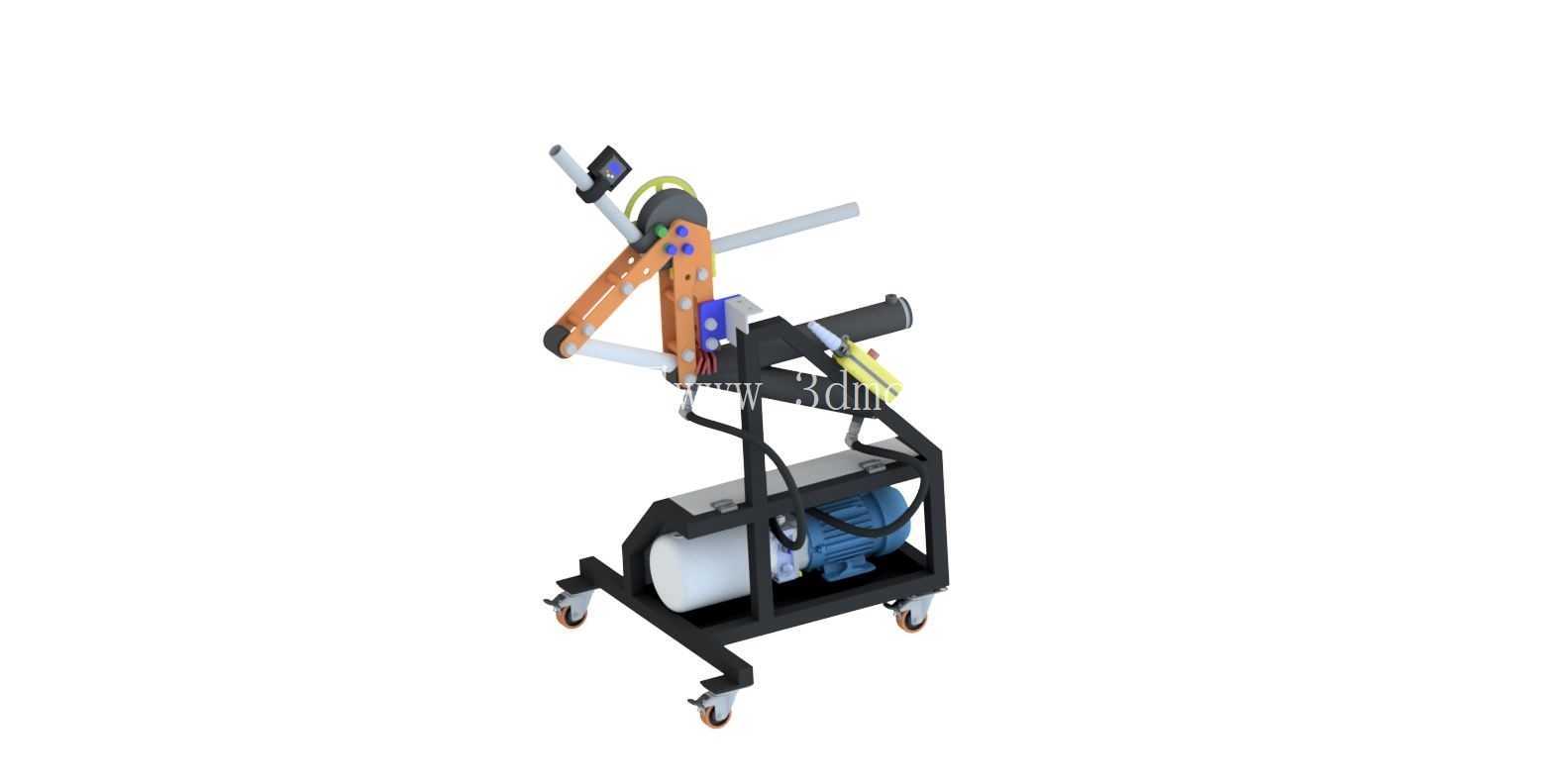

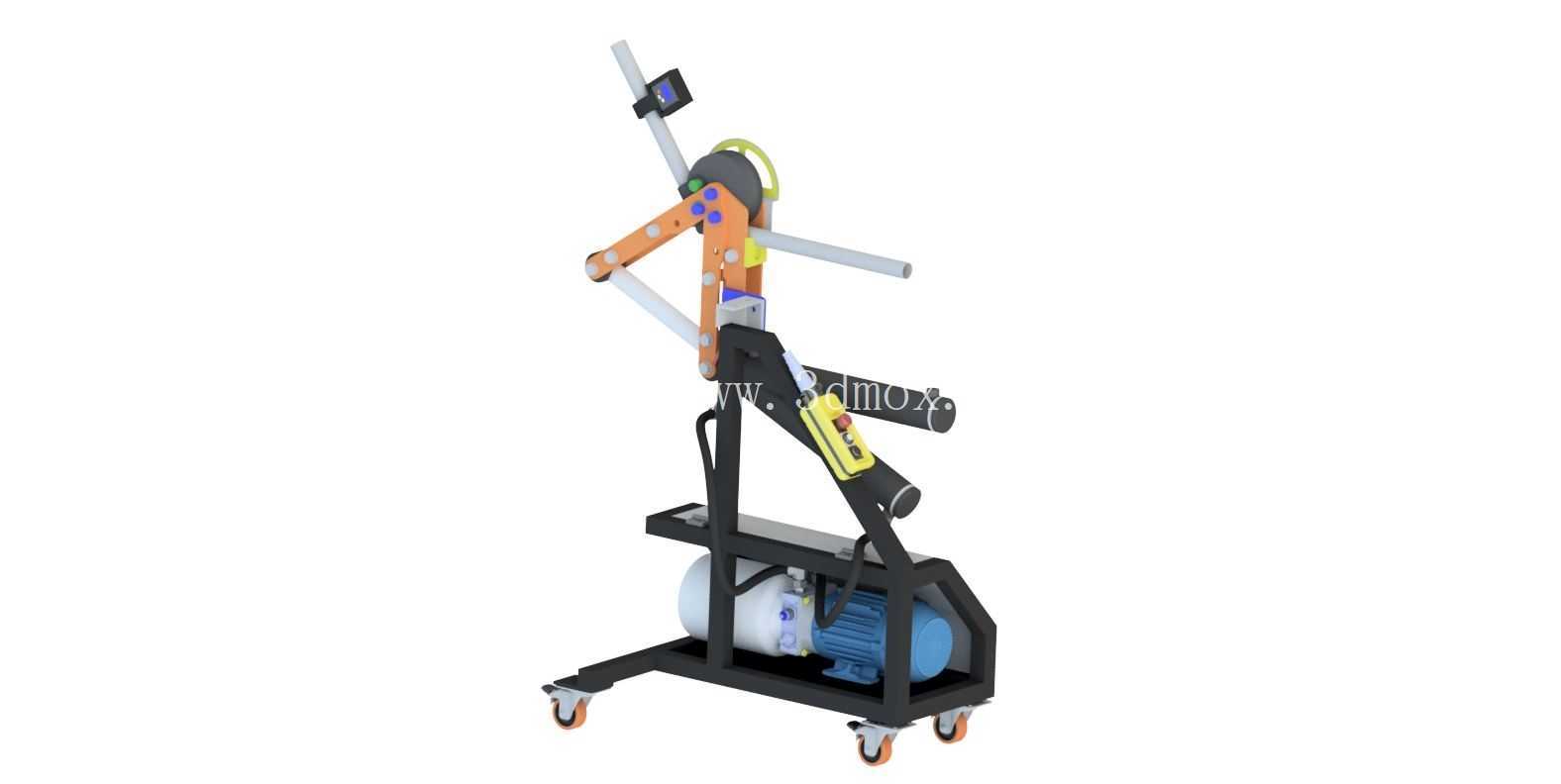

　　从结构布置看，下部为带脚轮的焊接框架，框架内布置液压油箱、电动泵组、控制阀块和连接管路，上部承担弯管执行功能。脚轮使设备具备转场能力，而框架立柱和横梁在受力方向上形成封闭传力路径，弯管时产生的大扭矩通过主轴座、支撑臂和底盘逐级释放，避免薄壁机架在反复载荷下出现开焊或变形。实际建模时需要重点处理泵组与油箱的安装面、电机轴线、滚轮支点和弯管主轴之间的空间关系，既要保证油管走线短、弯头少，也要给滤芯、注油口、放油塞和电气接线预留维护空间。

　　弯管执行部分采用胎轮、压臂和随动导向相结合的思路。管材装入后，定位构件限制管子轴向窜动，液压驱动的摆臂带动成型轮旋转，使管材围绕设定半径逐步塑性弯曲；导向件在弯曲点附近约束管材截面，抑制圆管在受拉受压复合作用下出现椭圆、起皱或外侧减薄。不同管径和弯曲半径需要更换相应胎具，因此模型中主轴连接、胎轮定位、销孔配合和快拆结构应表达清楚，便于后续在工程中派生系列化模具。摆臂上的手柄、角度指示和限位构件用于人工对位与弯曲角度控制，适合小批量多品种生产中频繁调整管件角度的作业方式。

　　液压系统的设计重点在于稳定提供低速大扭矩。电动泵从油箱吸油后经控制阀送入执行元件，回油路径设置必要的过滤和缓冲环节，使弯管过程平稳加载，避免管材在屈服点附近突然跳动。油缸或马达附近的铰接点承受高频交变载荷，销轴、衬套和加强板需要在三维结构中保留足够壁厚；油管布置则应远离摆臂运动轨迹和脚轮旋转范围，在折弯设备常见的振动、拖拽环境下降低摩擦破损风险。油箱容积、泵组外形和电机高度共同决定下部框架宽度，建模时不能只按外观堆叠，应校核维护工具能否到达接头位置，以及整机重心是否落在脚轮支撑多边形内。

　　安装边界方面，设备属于移动式工装，作业前应将脚轮制动并选择平整坚实地面；弯制大管径管件时，管材进料侧和出料侧都需要留出送料、回转和取件空间。上部摆臂在旋转扫略范围内不得与厂房立柱、桥架或人员通道干涉，长管超出设备轮廓的部分应设置临时支撑，防止重力造成附加弯矩。框架外形虽紧凑，但液压站、弯管头和操作手柄分别占据下部、上部和侧向空间，三维布局时需同时满足操作者观察弯曲区、手部接近控制阀、胎具更换时工具可垂直取出等要求。

　　在管路制造行业，这类设备常用于液压管线、给排水支管、钢制穿线管和小型工艺管道的现场成型。其价值不在于追求高速自动化，而在于以稳定液压动力和可换胎具覆盖常用管径，使单件修配和小批量弯头制作更加灵活。结构设计上应把受力骨架、液压动力、弯管模具和人机操作分开考虑：骨架保证刚度与移动性，动力系统保证压力和流量，模具决定弯曲质量，操作件决定调整效率。各模块在模型中通过明确的装配关系组合，既方便检查运动干涉，也为后续工程出图、焊件拆分和外购件选型提供依据。
