ELTE高速数控雕刻铣削主轴结构

　　该三维结构围绕小型数控加工设备中常见的高速电主轴展开，主体采用细长圆柱布局，前端集中布置刀具装夹接口、锁紧螺钉与电气/气路连接块，后端保留动力与安装过渡区域，适合在桌面铣床、雕刻机、轻型铣削单元或改装CNC机架中作为核心旋转执行部件使用。模型把主轴外壳、端部法兰、紧固件、接线模块和输出接口分别建出，能够用于校核主轴在Z轴滑台上的布置方式，也能帮助设计者判断刀具伸出长度、夹具体轮廓与周围防护板之间是否存在干涉。

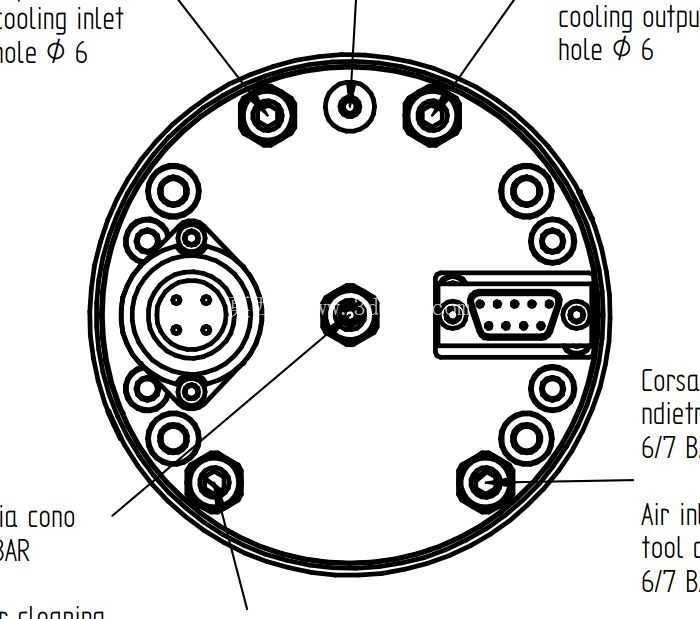

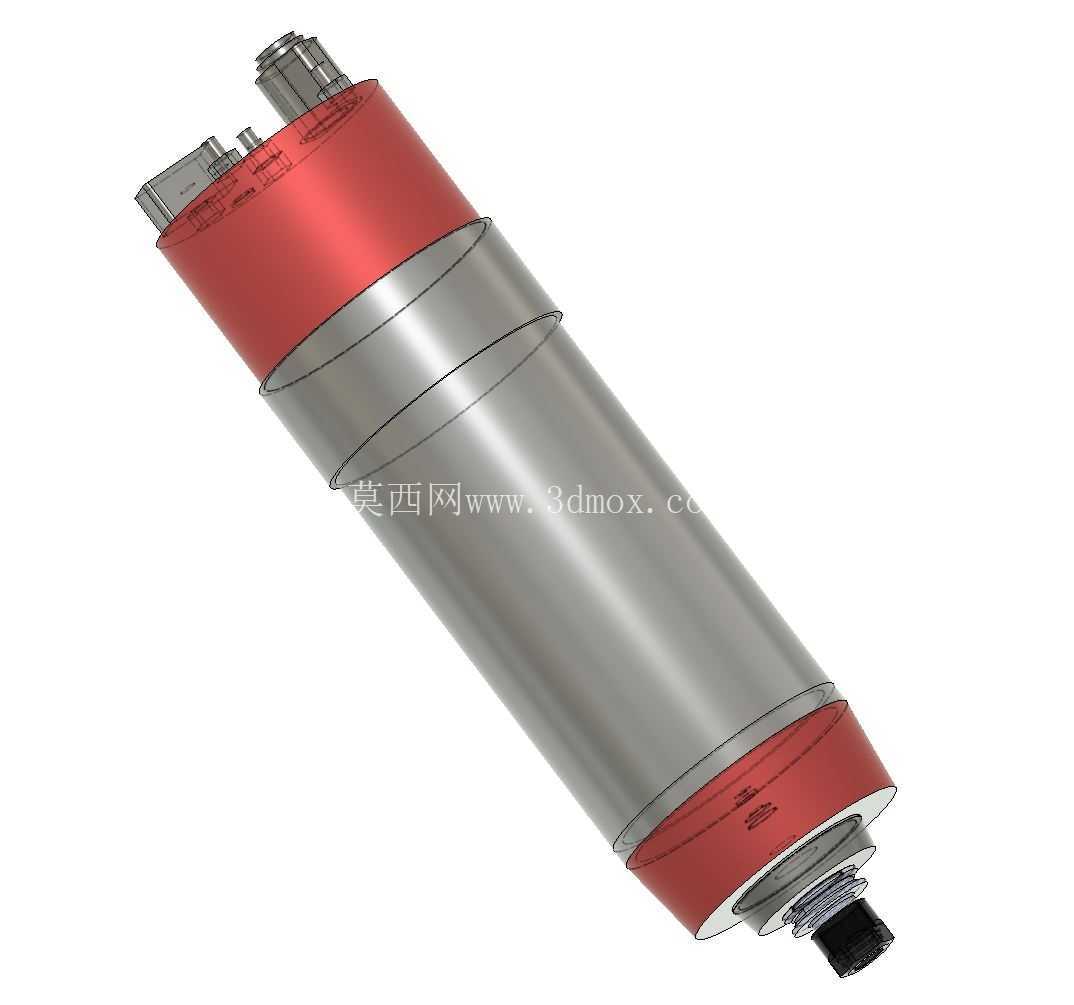

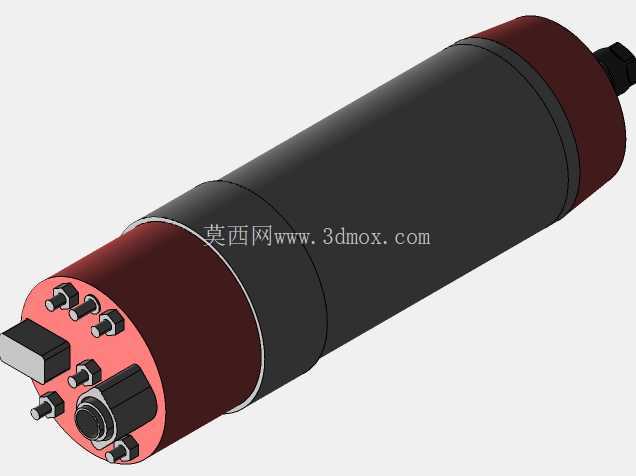

　　从实际用途看，这类主轴承担刀具高速旋转任务，常见于铝板、塑料、木材、复合材料以及小型钢件的轻切削场景。前端面的多个螺钉位置对应端盖固定和装配定位，中心区域用于安装刀柄或夹头，侧向块状结构可理解为供电、传感或气路连接的接口区域。设计时需要重点关注前端负载方向：铣削力会通过刀具、夹头传递到主轴轴承组，因此端部结构的同轴度、螺钉分布圆和法兰贴合面都会影响高速运行稳定性。模型中红黑分段的外筒不仅是外观区分，也可在工程建模时映射为不同功能区段，例如前端轴承座区、中间电机壳体区和后端封装区。

　　外形边界上，主轴整体呈长筒形，径向尺寸相对紧凑，轴向长度明显大于直径，这种比例有利于在有限的滑座空间内获得较高转速和较稳定的刀具支撑。安装到设备时，通常不能只考虑圆柱外轮廓，还要预留前端扳手空间、刀具更换空间、电缆弯曲半径以及后端冷却或接线空间。若采用抱箍固定，应让夹持区避开端面螺钉和薄弱壳体；若采用法兰固定，则需核对前端安装孔位与Z轴安装板的孔距。模型端部连接件较多，三维装配时应把这些小元件作为干涉检查对象，尤其要防止拖链、吸尘罩、冷却管路在主轴上下进给时碰到接头。

　　结构设计思路上，高速主轴更强调同轴、动平衡和热稳定性。外筒应提供足够刚性以支撑内部电机定子与轴承组件，前端面需要保持较高平面度，端盖螺钉应按圆周均布方式施加预紧，避免局部变形造成轴承外圈受力不均。接线模块布置在侧前方时，线缆走向宜沿主轴座侧面固定，并在进给极限位置保留弯折余量，避免高速振动使接头承受拉扯。对于铣削或雕刻应用，刀具中心线应与主轴回转轴线重合，夹头、螺母和刀柄的模型边界需按真实选型尺寸校核，否则在CAM仿真中可能出现刀具路径正确但装配空间不足的问题。

　　在设备集成阶段，该模型可直接参与主轴电机选型讨论：一方面通过筒体长度确认Z轴行程是否被缩短，另一方面通过前端接口位置判断对刀仪、吸尘口和冷却喷嘴能否布置在合理区域。对于小型龙门式铣床，主轴外径决定抱箍规格，前端突出长度决定刀夹与工作台面的最小距离；对于固定式多工位加工单元，则需要把后端轮廓纳入防护门开启范围。若设备追求高转速精加工，还应在模型基础上补充轴承跨距、冷却通道和动平衡等级等工程信息，使外观结构与实际性能设计形成闭环。

　　建模表达上，圆柱壳体、阶梯端盖、六角螺钉、方形接线块和中心输出接口均具有明确几何特征，适合用于装配训练、干涉检查和设备布局演示。工程人员在复用该结构时，应把主轴视为既有旋转动力又有精密安装要求的功能部件，而不是单纯的圆柱体附件；只有把刀具、夹具、滑台、防护罩和管路一起纳入三维环境，才能真实反映高速铣削主轴在机床中的工作边界。
