CDRH104R贴片功率电感三维结构设计

　　做消费类电子、工业控制板卡的结构设计时，板载功率电感的选型和布局避让是绕不开的细节，CDRH104R作为市面上应用极广的屏蔽式贴片功率电感，其三维模型的精准度直接影响PCB布局、结构件干涉检查的可靠性。这类电感主要承担DC-DC回路的储能、滤波作用，常见于主板供电模块、便携设备电源回路、工业采集板卡的电源转换单元，工作时会产生交变磁场，屏蔽式结构的设计就是为了降低磁泄漏对周边敏感器件比如霍尔传感器、高精度ADC采样电路的干扰，这也是它和开放式功率电感最核心的使用场景差异。

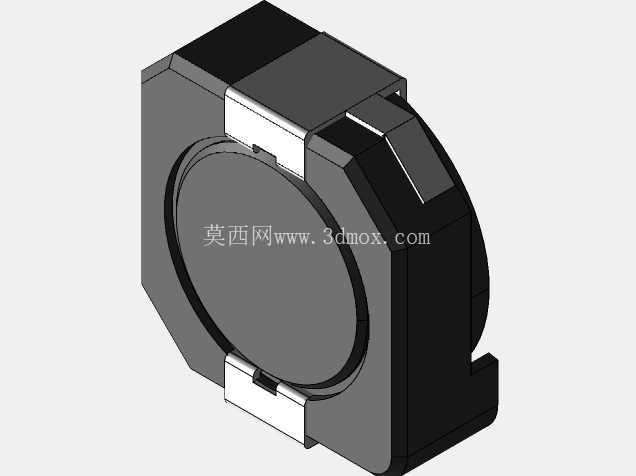

　　从实际设计落地的角度看，这个电感的结构分为磁芯本体、绕组、屏蔽罩、贴片焊端几个部分，磁芯采用锰锌铁氧体材质，屏蔽罩与底部磁芯形成闭合磁路，相比同尺寸开放式电感，磁泄漏量能降低70%以上，适合高密度贴装的板卡场景。建模时首先要确认安装边界，104R规格对应本体长宽尺寸为10mm×10mm，常规厚度规格有4mm、5mm两种，不同感量对应的绕组线径、匝数会有细微差异，但外部安装尺寸保持统一，这是为了兼容SMT贴装的通用料站供料规格，焊端采用鸥翼式贴片设计，焊盘宽度2.2mm，焊端间距7.8mm，建模时焊端的共面度公差需要控制在0.1mm以内，否则模拟SMT回流焊时会出现虚焊、立件的仿真误判。

　　很多新手建模时容易忽略电感顶部的公差余量，这类磁芯元件烧结后尺寸公差比塑胶件大，本体顶部的高度公差通常在±0.2mm，做结构干涉检查时，不能只按标称值设置避让，需要预留至少0.3mm的安全间隙，尤其是板卡上方有屏蔽罩、导热垫或者结构压块的场景，间隙不足会导致组装时压裂磁芯，造成电感失效。另外电感两侧的焊端突出本体的尺寸也要准确，104R规格的焊端单侧突出本体0.8mm，做PCB焊盘设计时，焊盘长度需要比焊端长0.5mm，保证回流焊时焊锡的浸润爬锡空间，这部分尺寸如果建模偏差，会直接导致后续PCB封装设计错误，打样后出现贴装偏移。

　　从功能特性上看，这款电感的额定电流从1A到4A不等，对应不同的感量规格，虽然电气参数不属于结构建模的范畴，但结构设计时需要考虑电感的发热膨胀空间，大电流规格的绕组线径更粗，工作时温升可达40K，磁芯受热后的膨胀量约为0.05mm，周边布局电解电容、贴片电阻等器件时，不要紧贴电感本体放置，避免长期受热加速周边器件老化。另外屏蔽罩的缺口设计是建模时容易遗漏的细节，这个缺口是生产时绕组引线的引出位置，同时也作为磁路的气隙调整点，位置偏差不会影响安装，但如果做整机EMC仿真，这个缺口的位置会影响近场磁场的分布方向，需要和实际物料保持一致。

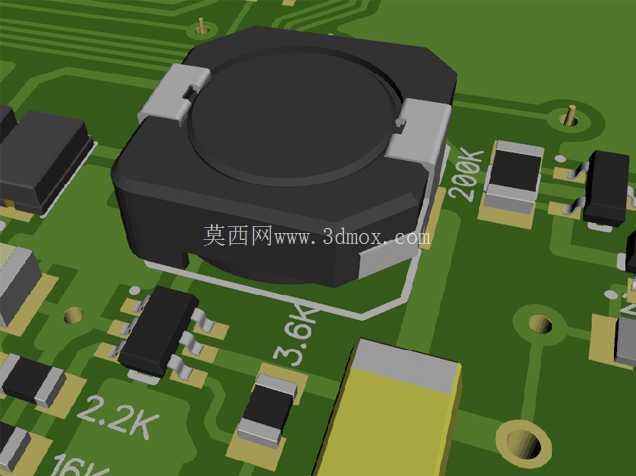

　　实际项目中，这类贴片电感的模型通常会被调用到电源模块的布局仿真中，除了本体尺寸，还要注意电感底部的空间，104R电感底部磁芯和PCB表面之间有0.2mm左右的间隙，这个间隙不能布置走线，尤其是高频信号线，否则会被电感的漏磁耦合产生干扰，建模时可以把这个禁布区域的参考面做出来，方便Layout工程师直接参考避让。另外电感的重量约1.2g，做便携设备的跌落仿真时，这个重量的器件需要考虑焊盘的抗冲击能力，模型的质心位置要和实际物料匹配，否则跌落仿真的应力计算结果会出现偏差，导致焊盘设计冗余不足或者过设计。

　　很多工程师在调用通用电感模型时，经常遇到模型和实际物料尺寸不符的问题，要么是本体厚度不对，导致和上方结构件干涉，要么是焊端尺寸不对，导致封装不匹配，精准的CDRH104R电感模型，能够在设计阶段就完成干涉检查、焊盘匹配、EMC布局避让的验证，减少打样后的改版次数，尤其是高密度板卡设计中，每一个器件的尺寸偏差都可能导致整个板卡的布局调整，这类标准化的通用元器件模型，精度控制的核心就是安装边界、公差余量、关键结构细节的还原，不需要做过度的细节刻画，但影响安装、仿真的尺寸必须和实际物料保持一致。
