微型FPV航拍发射相机一体化组件

　　这套一体化组件把第一视角飞行所需的成像单元与无线发射单元整合在同一块紧凑基板上，是微型穿越机、室内竞速机以及轻量航拍平台上最常见的载荷形态。做机架结构布置时，工程师首先要面对的就是机头空间极其有限的现实——整机起飞重量往往被压在几十克量级，任何一克多余质量都会直接反映在推重比和续航上，因此这类组件在设计之初就把体积和重量作为硬约束来推进。

　　从安装边界看，主体不含天线的包络尺寸约为14.5×12.2×12毫米，整机质量约3.4克，三个方向的测量值都控制在15毫米以内。这个尺寸意味着它可以直接塞进轴距七八十毫米的微型机架机头，而不必为载荷单独扩舱。建模时需要特别留意天线的处理：鞭状天线从基板上端竖直引出，属于柔性突出件，实际占用高度远大于主体，做干涉检查时不能只按实体外壳算包络，要把天线的摆动范围、弯折半径以及与飞控电调走线的间距一并考虑，避免螺旋桨气流打天线或装机后天线被碳板遮挡。

　　成像部分采用600TVL级别的感光方案，前端镜头视场角约120度，属于广角配置。广角镜头在第一视角飞行中的价值很直接：飞行员需要尽可能宽的水平视野来判断穿越门位置和障碍物距离，120度视场在竞速场景下能覆盖机头两侧较大范围，减少盲角。镜头前端为圆柱形镜座，建模时这部分是最靠前的结构，装机时要保证镜面不被机架前梁或防撞海绵遮挡，同时镜座外径决定了机头开孔或固定卡扣的配合尺寸。

　　信号链路方面，发射单元工作在5.8GHz频段，输出功率约25mW，支持48个通道切换，并兼容NTSC与PAL两种制式。25mW属于微功率等级，优势是功耗低、发热小、对供电压力轻，适合室内和近场竞速；在做整机供电设计时，这类组件通常直接从飞控或电调取电，电流需求不大，但要注意图传发射瞬间对电源的纹波影响，布线时让图传电源线与摄像头信号线分开走，能降低画面横纹干扰。48通道的覆盖范围让多机同场飞行时可以错开频点，这在俱乐部竞速比赛里是刚需——十几架飞机同时升空，频点规划直接决定画面是否互相串扰。

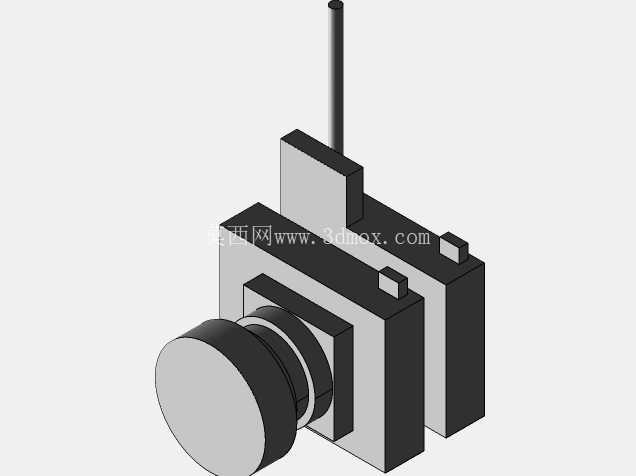

　　结构设计思路上，组件采用基板叠加功能模块的堆叠方式：成像板与发射板分层布置，镜头模组居前，射频部分与天线接口居后上方，金属屏蔽罩覆盖关键射频区域。这种布局在三维建模时要还原出几个特征面：镜头的圆柱回转体、基板的矩形轮廓、屏蔽罩的阶梯凸起以及天线根部的固定点。做装配设计时，固定方式通常依赖双面胶、扎带或微型卡扣，由于整机太轻，很少用螺丝硬固定，因此模型上预留的安装面平整度比螺纹孔更重要——基板背面需要一个平整贴合面，才能保证粘接牢固且不挤压元件。

　　实际应用场景中，这类组件广泛出现在微型FPV赛车、室内空心杯穿越机以及轻量航拍验证平台上。以Blue Wren一类的微型机型为例，机头载荷舱几乎是为这种尺寸量身定做的，一次性完成图像采集与无线发射，飞行员通过地面屏幕或眼镜实时获取机头视角，用于操控穿障、绕标和竞速。选型时工程师关注的核心指标依次是重量、视场角、发射功率与通道数，而这套组件在3.4克质量下同时提供600TVL成像、120度镜头、25mW发射和48通道，恰好卡在微型平台对载荷“小而全”的需求点上。

　　建模还原过程中还需注意散热与工艺细节：25mW发射模块持续工作会有轻微温升，金属屏蔽罩兼作散热面，模型中应保留其与基板的贴合关系；镜头与基板之间的连接座、天线根部的焊点区域属于薄弱环节，做拆装动画或爆炸视图时要体现装配顺序。整体而言，这是一个面向轻量飞行平台的高度集成光电射频组件，结构紧凑、接口简单、安装边界清晰，适合在微型无人机整机设计、机头载荷布置以及图传链路验证中作为标准单元使用。
