0.96英寸Grove接口OLED显示模块结构设计

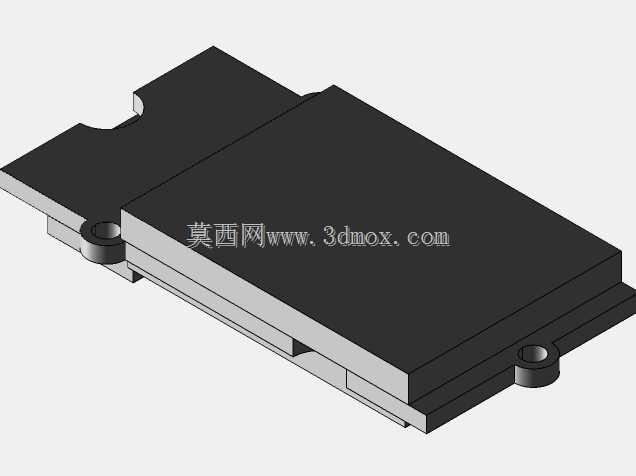

这款0.96英寸OLED显示模块采用标准Grove 4pin I2C接口设计，在嵌入式开发、小型智能设备、便携检测仪器、物联网终端节点等场景中应用广泛，可作为设备的状态输出、参数显示、交互提示载体，无需复杂的并行接线，仅通过I2C总线即可完成通讯与供电连接，大幅简化硬件布线难度。从结构设计角度看，模块整体采用薄型叠层布局，主体显示区域覆盖整块黑色保护面板，边缘预留两个对称的定位安装孔，可直接通过M2规格螺丝固定在设备壳体的预设安装位上，安装孔位的中心距、沉台深度都做了标准化适配，既可以直接嵌入面板开孔做内嵌式安装，也可以通过铜柱支撑做外置堆叠安装，适配不同设备的内部空间布局。模块的接口端做了防呆限位设计，Grove接口的插接方向有明确的结构限位，避免现场组装时插反导致的电路损坏，接口引脚的排布完全遵循Grove体系的标准定义，VCC、GND、SDA、SCL引脚顺序统一，可直接兼容现有Grove生态的各类主控板扩展接口，无需额外调整接线定义。与同尺寸LCD显示模块相比，OLED结构无需背光层组件，整体厚度压缩更明显，模块总厚度控制在极低水平，适合对安装空间有严苛要求的可穿戴设备、手持检测终端这类产品使用。显示区域的点阵密度为128×64，可覆盖多行字符显示与简易图形绘制需求，结构设计上显示面板与底部驱动PCB之间采用缓冲泡棉填充，既可以阻隔外部灰尘进入模组内部，也能在设备受振动冲击时吸收部分能量，保护脆弱的OLED玻璃基板不受损。模块的边角做了圆弧过渡处理，避免组装过程中锐边划伤操作人员或周边线材，底部PCB的边缘做了倒角处理，不会在嵌入安装时卡滞在壳体开孔内。在实际选型适配时，需要注意模块的外轮廓长宽尺寸，预留足够的面板开窗空间，同时安装孔位的周边要预留至少2mm的平面区域，保证螺丝锁紧时受力均匀，不会压裂PCB基材。I2C接口的通讯走线无需做特殊等长处理，常规板级布线即可满足通讯稳定性要求，模块整体功耗较低，无需额外设计散热结构，依靠自身PCB即可完成工作热量的散发，适合长时间连续运行的低功耗物联网设备使用。
