无人机BLDC电机快拆式螺旋桨联轴器

　　这套联轴器结构主要面向小型多旋翼无人机、竞速穿越机以及自由式飞行平台的动力输出端，承担无刷电机转轴与螺旋桨之间的扭矩传递与快速装拆功能。在实际飞行场景中，动力系统需要频繁更换桨叶、调整桨距配置或在炸机后快速检修，传统顶丝锁紧方式拆装效率低、反复松紧后容易损伤电机轴螺纹，因此这类集成式快拆桨座在业余爱好级和竞赛级机型上应用十分普遍。

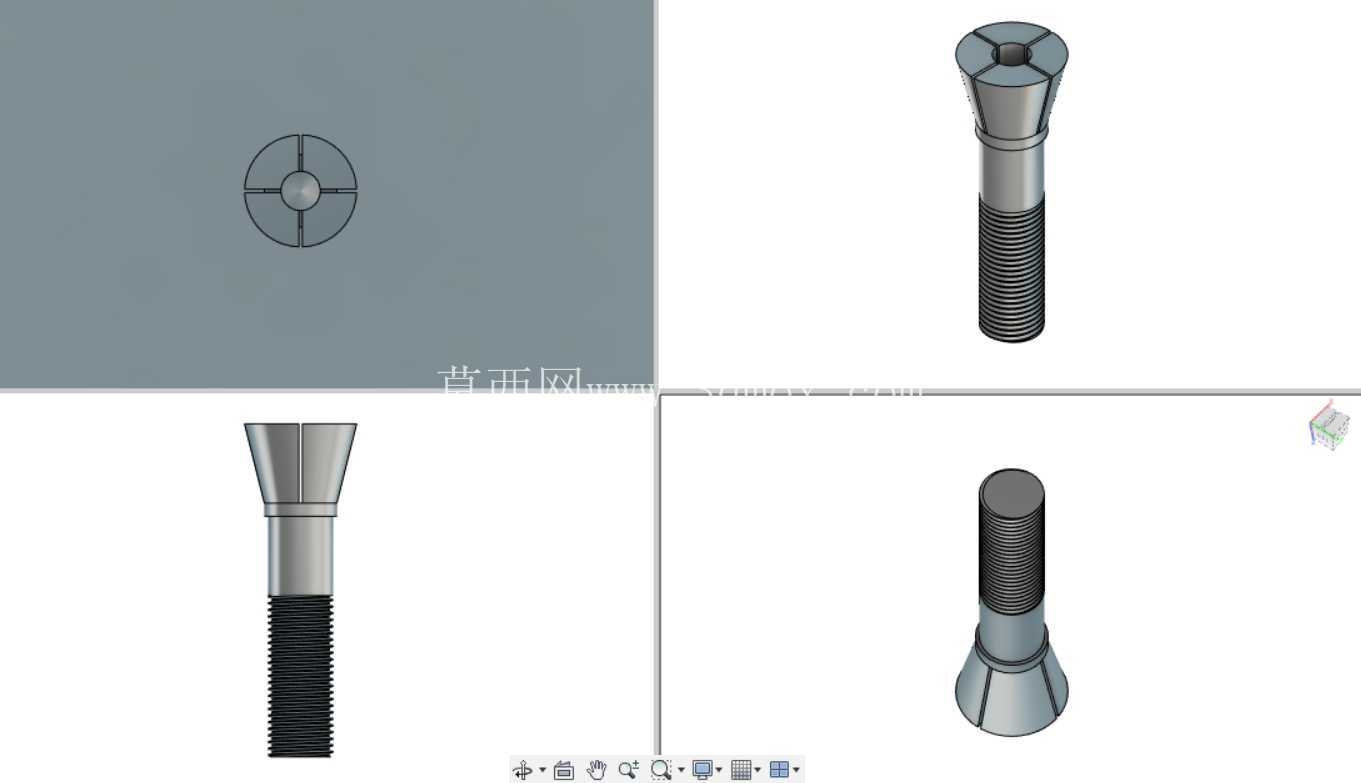

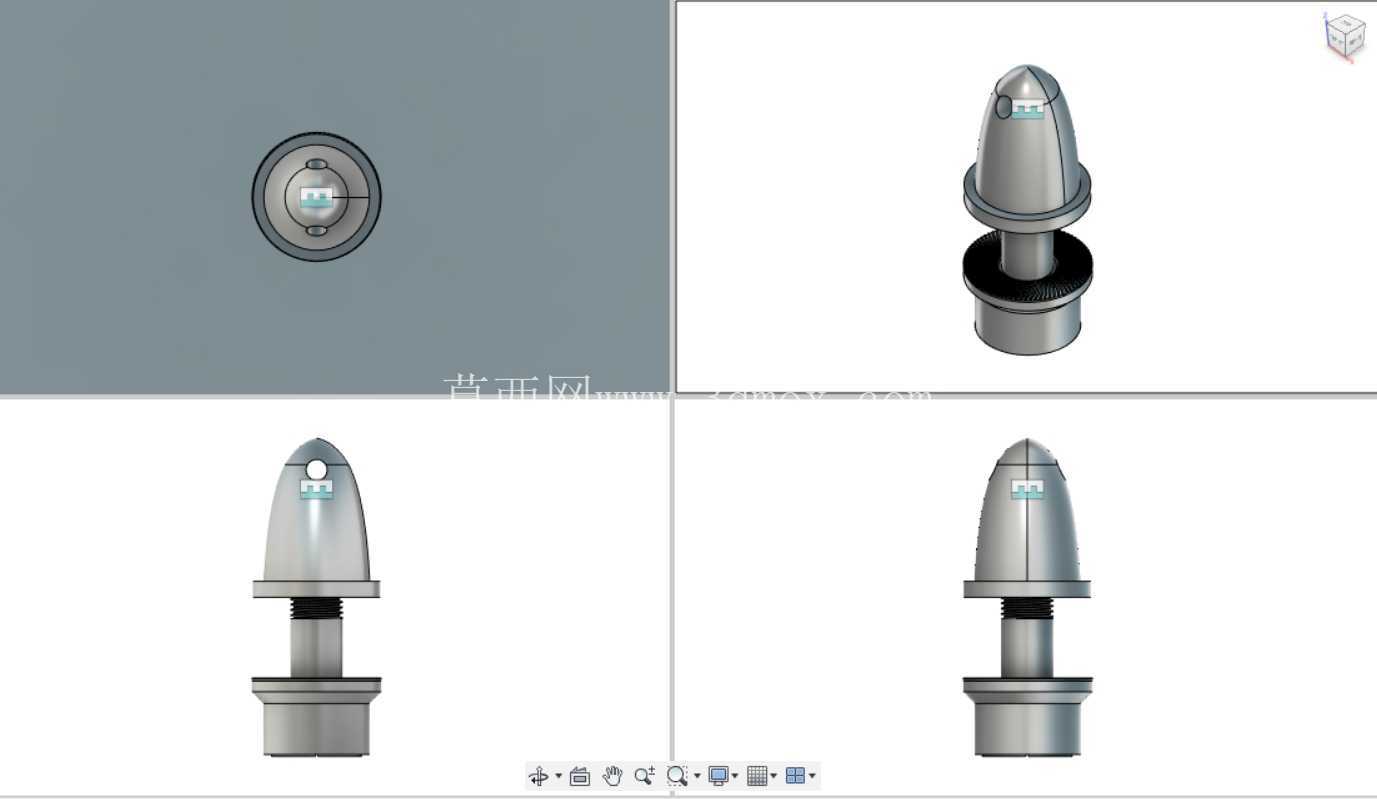

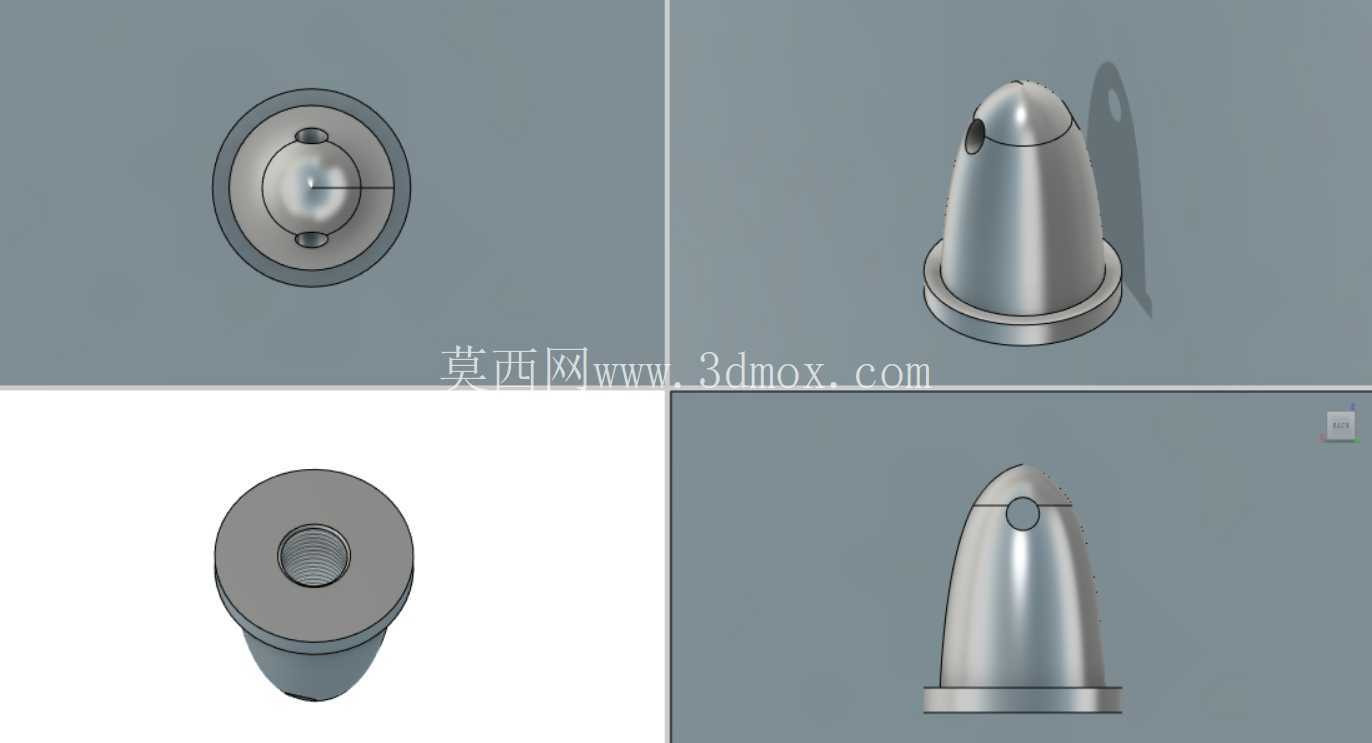

　　从结构组成看，零件沿电机轴向自上而下分为桨帽压紧段、桨叶夹持段、防松弹性段以及电机轴配合段。顶部为流线型锥形桨帽，外形采用圆弧收尖造型，飞行时可引导气流平顺越过桨毂中心区域，降低桨盘中心处的紊流阻力；锥面内部预留与电机轴螺纹配合的锁紧型腔，旋紧后通过锥面下沿的台阶面将螺旋桨压紧在下方基座上。桨叶夹持面设计为平行平面，能够适配主流小型螺旋桨的中心安装孔厚度，夹持区域做了加宽处理，避免高转速下桨根局部应力集中导致桨叶开裂。

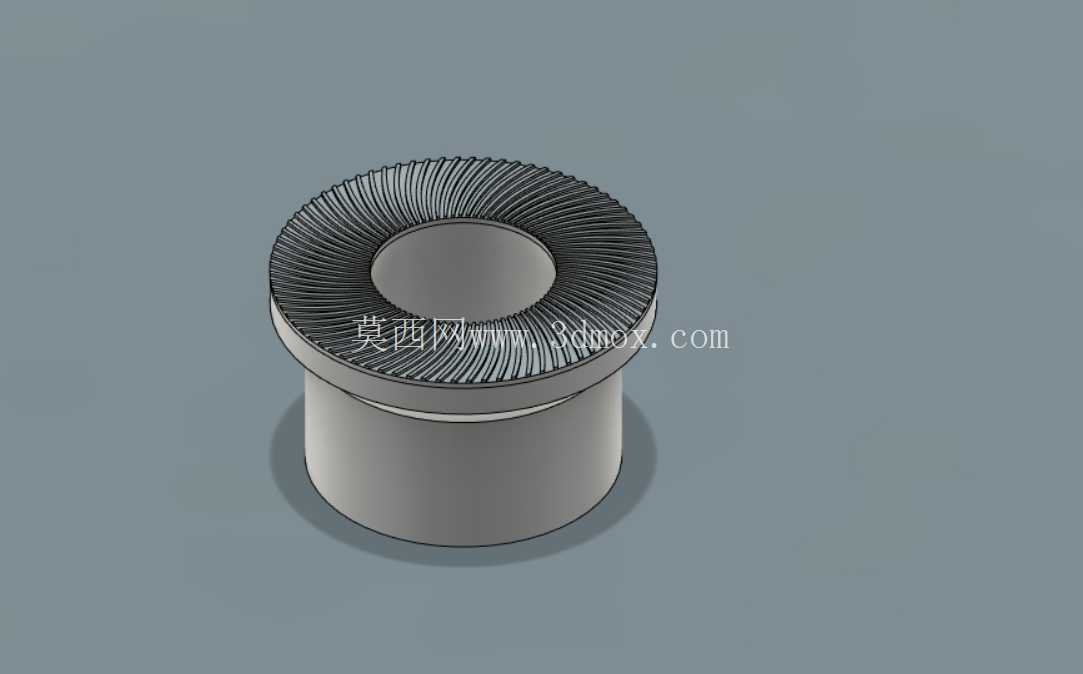

　　中部设置带滚花纹理的环形调节段，滚花沿圆周均匀分布，徒手装配时可以提供足够的旋转摩擦力，无需借助扳手即可完成桨帽的拧紧与松开，在外场作业环境下实用性很强。滚花下方布置弹性垫圈安装位，装配后弹性件持续提供轴向预紧力，抵消电机高速旋转、急加速急减速过程中产生的轴向振动，防止螺纹连接出现松脱退扣。下部轴套部分为阶梯圆柱结构，内孔与BLDC电机的出轴形成间隙配合，轴套侧壁预留径向锁紧孔，可装入紧定螺钉从侧向顶紧电机轴平面，传递旋转扭矩的同时限制桨座轴向窜动；底部法兰端面贴合电机上端盖安装面，保证整个联轴器的回转同轴度。

　　设计思路上优先兼顾了轻量化与装拆效率：整体外形回转对称，壁厚分布均匀，采用金属件加工时可通过车削一次完成外轮廓成型，锥面与轴套的同轴度容易保证；若采用3D打印制作，沿轴向竖直摆放即可避免大面积支撑，成型后内孔配合面经过简单铰削就能满足装配精度。轴向尺寸控制在紧凑范围内，安装后桨叶平面与电机定子端面的距离较小，可降低动力系统的整体重心高度，减少飞行时的转动惯量，提升姿态响应灵敏度。

　　安装边界方面，轴套内径对应常用小型无刷电机的标准出轴直径，装配前需确认电机轴伸出端盖的长度满足轴套配合深度要求，轴端螺纹需与桨帽内部螺纹规格匹配；螺旋桨中心孔需套入桨座定位凸台，桨叶上下两面分别被桨帽下端面与基座上端面夹紧，锁紧后径向无明显晃动。径向紧定螺钉应顶在电机轴的铣扁位置，避免顶伤光轴表面造成后续拆卸困难。弹性垫圈的压缩量需控制在合理区间，压缩过大会导致桨帽旋紧行程不足、桨叶夹持力不够，压缩过小则失去防松效果。

　　在竞速飞行场景中，电机频繁处于高转速变工况状态，联轴器既要稳定传递大扭矩，又要吸收桨叶振动带来的冲击，该结构通过螺纹预紧+侧向紧定+弹性防松的多重约束，避免单一锁紧方式失效带来的射桨风险。日常维护时可快速旋下桨帽更换不同规格螺旋桨，无需拆卸电机本身，适配外场快速调试的使用需求。建模过程中需重点保证内孔、螺纹、夹持端面的同轴度与平面度，回转体各段过渡圆角应保留合理半径，减少应力集中，锥面外轮廓可根据气动需求微调曲率，在保证结构强度的前提下进一步降低风阻。
