六毫米微型直流行星减速齿轮电机

项目分类:电机 发布时间:2024-11-26 ID:810627
  • 六毫米微型直流行星减速齿轮电机
  • 六毫米微型直流行星减速齿轮电机
  • 六毫米微型直流行星减速齿轮电机
  • 六毫米微型直流行星减速齿轮电机

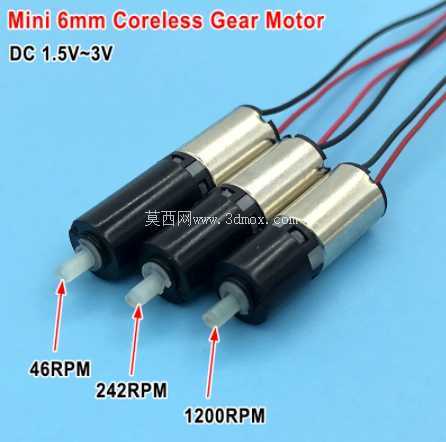

  这类直径6mm级别的微型直流齿轮电机,主要面向空间极度受限但又需要稳定低速扭矩的小型机构,在消费电子、医疗器具、精密锁具、微型云台、智能穿戴辅助机构以及教学实验装置中都比较常见。它并不是单纯把普通直流马达缩小,而是在极小圆柱壳体内集成驱动电机、减速齿轮组、输出轴和供电引线,使高转速、低扭矩的微型电枢经过多级齿轮降速后,在输出端获得更适合推动负载的转速与力矩。

  从实际选型角度看,6mm直径电机的价值在于安装边界非常小。整机外形沿轴向呈细长圆柱结构,外壳可作为主要定位面,前端输出轴通常用于连接小齿轮、曲柄、凸轮、丝杠或连杆。布置时不能只关注外径,还要预留轴向长度、引线折弯半径以及输出轴与负载的同轴度。若设备内部存在隔板、支架或塑胶壳体,常见做法是用半圆形槽、卡箍或注塑抱紧位固定电机外圆,并在前端设置止挡面,避免齿轮箱受轴向推力后向后退移。由于电机体积小,壳体与齿轮箱承受侧向载荷的能力有限,带轮张紧、连杆偏载和悬臂摩擦都应尽量降低。

  齿轮减速段是该类电机的核心。微型直流电机空载转速很高,直接驱动外部机构时往往力矩不足、动作过猛,也不利于位置控制。通过行星或平行轴齿轮组逐级降速后,输出转速可落到几十转到数百转区间,扭矩相应提升,机构运动更可控。设计三维结构时,需要把各级齿轮的模数、齿宽、中心距和轴向叠放关系表达清楚,同时体现齿轮箱外壳、端盖、输出轴支承以及引线出线位置。齿轮材料在实物中多采用金属与工程塑料组合,金属件负责承受较高接触应力,塑料件有利于降低噪声和自重,这也是微型传动件常见的工程取舍。

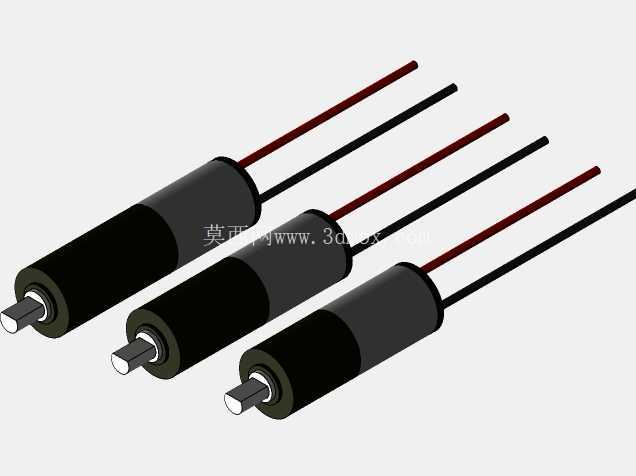

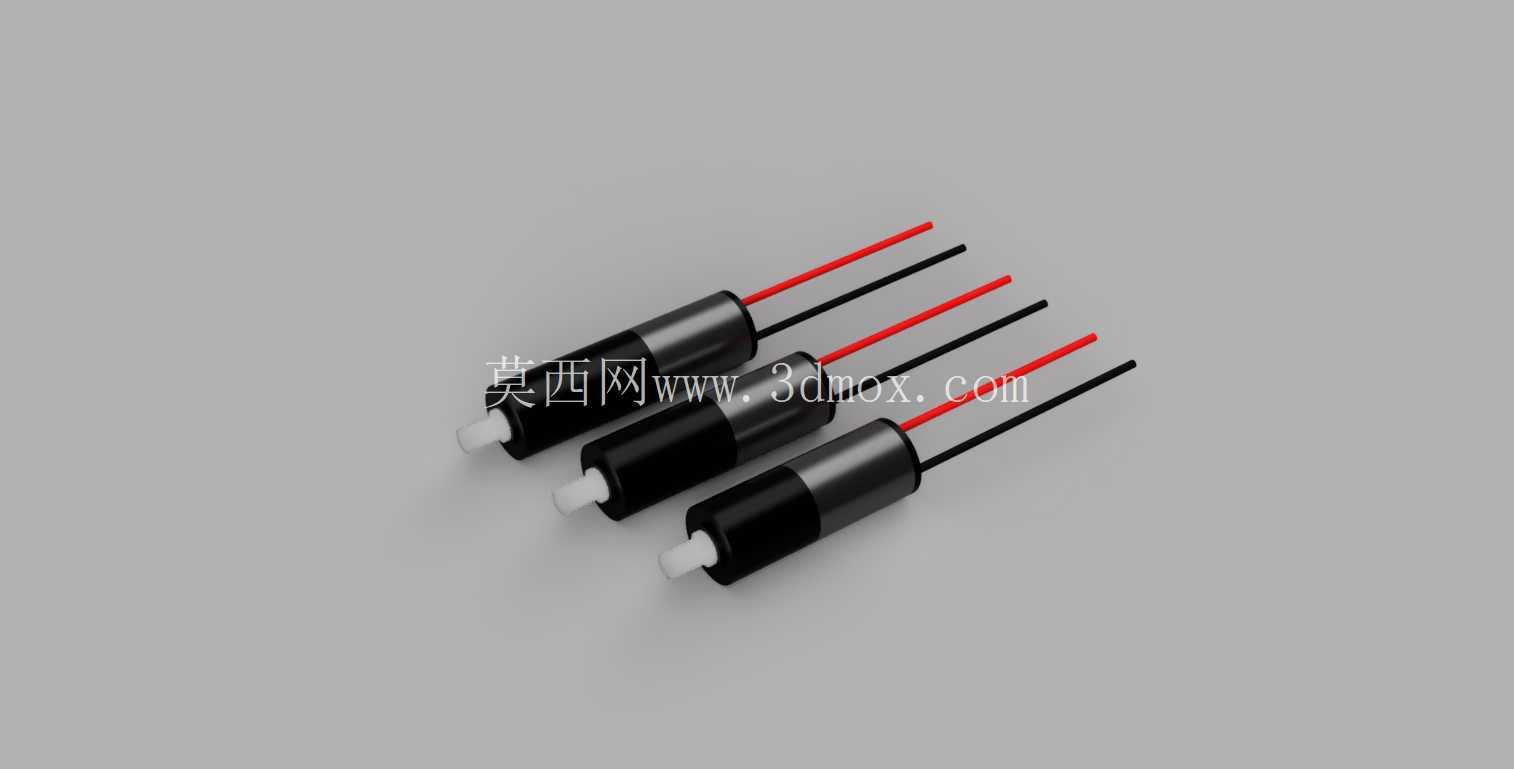

  应用场景上,这类电机常用于自动弹出机构、微型阀门驱动、小型光学件调焦、智能锁离合、机器人手指关节、模型车船动力以及实验平台的轻载执行端。不同场景对电机的关注点并不相同。例如弹出机构更重视启动扭矩和末端限位,调焦机构更重视低速平稳性和回程间隙,智能锁则关心短时堵转、冲击载荷和长期静置后的可靠性。因此在整机建模时,除了外观圆柱和两根红黑供电线,还应把输出轴长度、轴端形状、齿轮箱台阶、最大外圆和引线方向作为关键接口保留下来,方便结构工程师在装配中校核干涉。

  供电引线虽然细小,却在布局中容易被忽视。红黑导线从尾部引出后,需要在设备内部保留柔和弯曲通道,不能被壳体压死,也不应靠近往复运动部件。若电机随机构一起运动,引线还要承受反复弯折,应设置固定点释放应力。三维装配时可将引线按实际走线建立简化柔性路径,用于检查门盖闭合、支架滑动和电池仓装配时是否存在压线风险。对于需要批量生产的产品,电机外围通常还要增加导电连接、限位开关或驱动板位置,这些都与电机尾部尺寸密切相关。

  从设计思路看,微型齿轮电机强调的是“小空间内的动力转换”。外壳直径决定了它能进入多窄的安装通道,齿轮箱长度决定减速比和扭矩潜力,输出轴高度决定负载连接方式,引线方向则影响整机装配顺序。建模时若只做一个光滑圆柱,会丢失大量工程信息;较合理的处理方式是分段表达驱动电机壳体、减速箱、前端轴伸、尾部封盖和导线,并在关键配合处保留直径台阶。对外部结构而言,电机外圆适合做径向定位,前端面适合做轴向贴合,输出轴则应通过轴承孔或导向孔获得支撑,避免把全部径向力交给齿轮箱内部细小轴系。

  在轻载自动化机构中,这类电机还常与凸轮、槽轮、齿条和微型丝杠配合。将旋转运动转换成直线摆动或短行程推进时,减速箱输出端的转速波动、齿隙和启动阈值会直接影响末端动作。若机构要求精确停位,不能仅靠电机断电维持位置,通常需要外加限位面、弹性预紧或传感器检测。若负载存在卡死风险,则应在传动链中设置打滑结构或机械止挡,防止微型齿轮长期堵转造成损伤。

  总体而言,6mm微型直流齿轮电机的三维模型不应只被看作一个电子元件,它是连接控制信号与机械动作的小型动力单元。结构设计时要同时考虑圆柱安装空间、轴向固定、输出轴连接、齿轮载荷、引线走向和维护装配顺序;选型时则要结合目标机构的所需转速、输出扭矩、工作持续率和安装姿态,把电机放在完整传动系统中校核,而不是单独依据外形尺寸决定。
