滚珠丝杠径向锁紧防松圆螺母

　　在精密直线传动单元的装配环节，丝杠轴向定位的可靠性往往直接决定整套进给机构的重复定位精度与长期运行稳定性，这款径向锁紧式圆螺母正是为滚珠丝杠副的轴端锁固场景开发的典型紧固件。它最常出现在数控设备的进给轴装配工位：当SFU1610规格滚珠丝杠穿过步进电机安装座、轴承内圈完成预装后，丝杠轴端的M12×1细牙外螺纹段就承担着轴向预紧与限位的作用，此时将该螺母沿螺纹旋入，抵紧轴承内圈端面，即可把丝杠的轴向窜动控制在装配要求范围内，避免传动过程中丝杠出现轴向窜动、轴承游隙超差的问题。

　　从实际设备适配场景来看，这款螺母可直接配套H12-57步进电机的安装座使用，在小型数控雕刻机、桌面级数控进给平台、3D打印传动模组、半自动送料机构这类轻载精密传动设备中应用十分广泛。这类设备的进给轴普遍采用“丝杠+角接触轴承/深沟球轴承+电机直连”的布置形式，轴承内圈需要通过螺母施加稳定的轴向预紧力，若采用普通六角圆螺母，仅靠螺纹摩擦力锁固，在设备长期往复启停、进给方向频繁切换的交变载荷下，很容易出现螺纹松动，进而导致丝杠轴向间隙变大，加工件出现尺寸漂移、平台定位失准的故障。

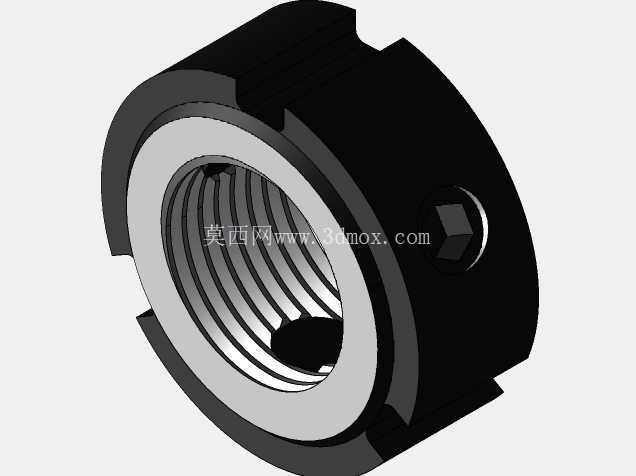

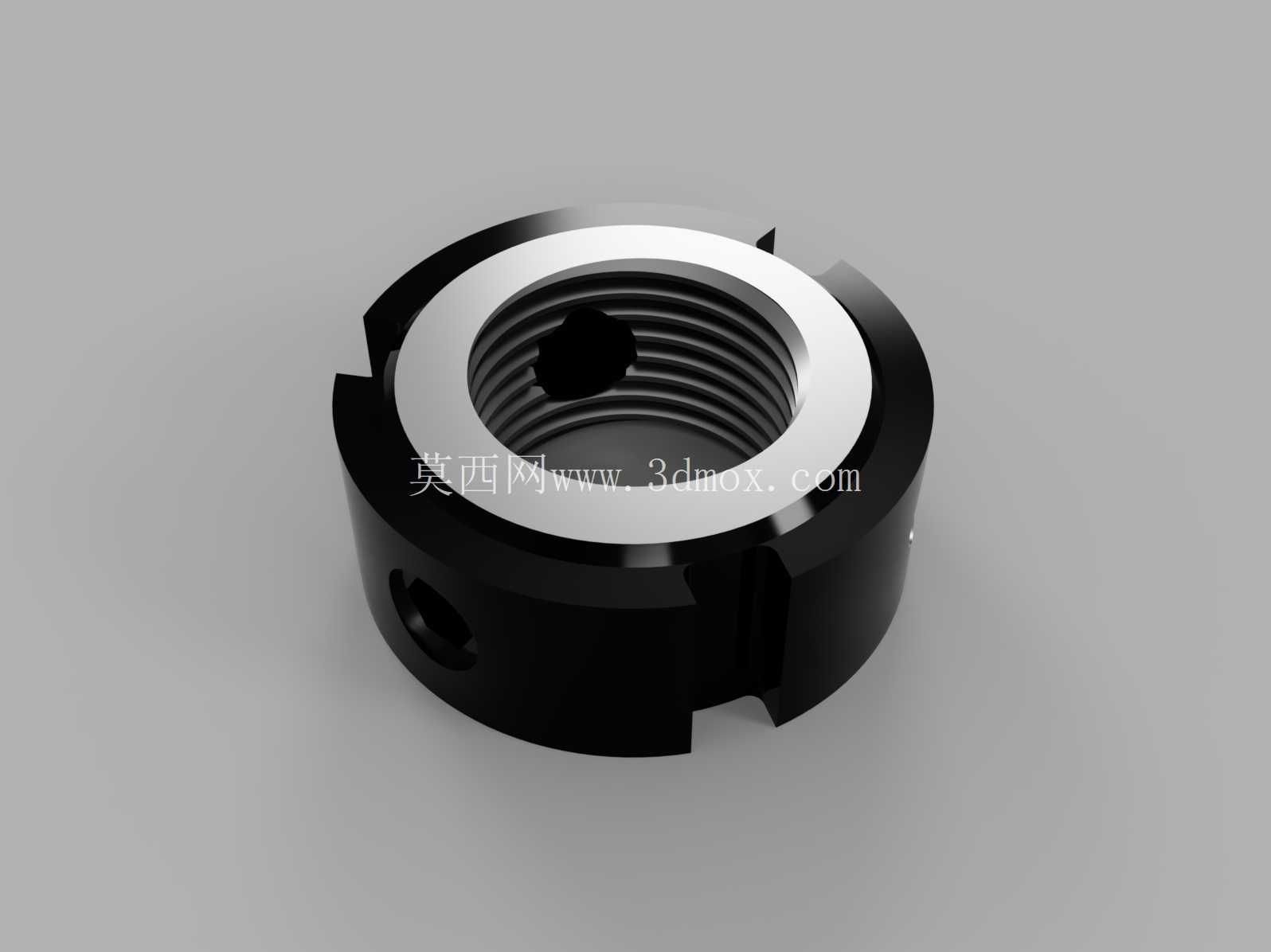

　　这款螺母在结构设计上针对性解决了普通锁母的防松痛点：整体采用带径向锁紧顶丝的开槽圆螺母结构，螺母本体外周均匀分布锁紧卡槽与径向螺纹孔，当螺母旋至丝杠轴端、端面贴紧轴承内圈并达到预设预紧扭矩后，可拧紧径向布置的紧定螺钉，让螺钉端部直接顶抵在丝杠外螺纹的牙面之上，通过径向顶紧力破坏螺纹副的配合间隙，让螺母与丝杠螺纹之间形成刚性锁止，完全不会因为进给轴的往复振动出现回松。螺母外周的卡槽结构也兼顾了装配工艺性：现场装配时可以使用勾型扳手卡入卡槽施加扭矩，无需在螺母外圆加工大尺寸扳手位，在安装座内部径向空间局促的场景下，更便于操作，不会和相邻的电机法兰、轴承座孔壁发生干涉。

　　从尺寸边界与安装适配的角度梳理，该螺母对应零件号RM12-1.0P，适配螺距1mm的M12细牙螺纹，螺母自身的轴向厚度为8mm，内螺纹公称直径12mm，螺母外圆直径20mm。在做安装座的结构设计时，轴承座内部用于容纳螺母的沉孔直径需要略大于20mm，预留至少0.5~1mm的径向间隙，避免螺母旋动过程中外圆刮蹭座孔内壁；轴向方向上，从轴承内圈端面到丝杠螺纹末端的距离需要大于8mm，保证螺母可以完全旋入并贴紧轴承端面，不会出现螺纹旋合长度不足、螺母悬空的问题。螺母端面与轴承内圈的贴合面采用精加工平面，平面度控制在合理范围内，锁紧后预紧力可以均匀传递到轴承内圈，不会出现偏载导致轴承滚动体受力不均、运转发热异常的情况。

　　在建模实现层面，该零件的特征搭建逻辑完全贴合实际加工工艺：先通过回转特征生成螺母的基础环体，车内孔的M12×1细牙螺纹可通过螺旋线扫描切除完成牙型构建，外圆的锁紧卡槽采用拉伸切除均布生成，径向的紧定螺钉螺纹孔采用异形孔向导指令制作，后续装配时可直接配合对应规格的内六角紧定螺钉完成干涉检查。整套结构没有复杂的异形曲面，加工时可采用棒料车削成型，后续铣卡槽、钻径向螺纹孔即可完成工序，量产成本低，互换性强，是精密进给传动单元里性价比极高的轴向锁固零件。
