单齿轮版3D打印机挤出机结构设计

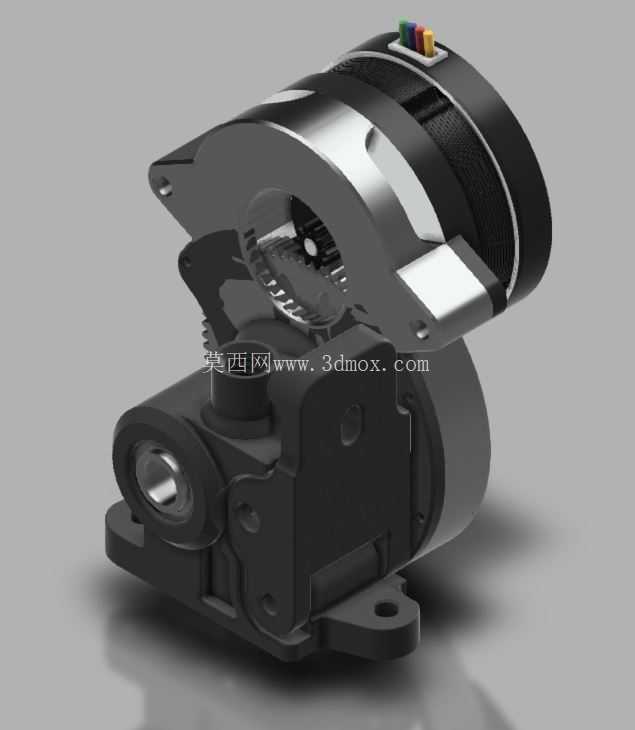

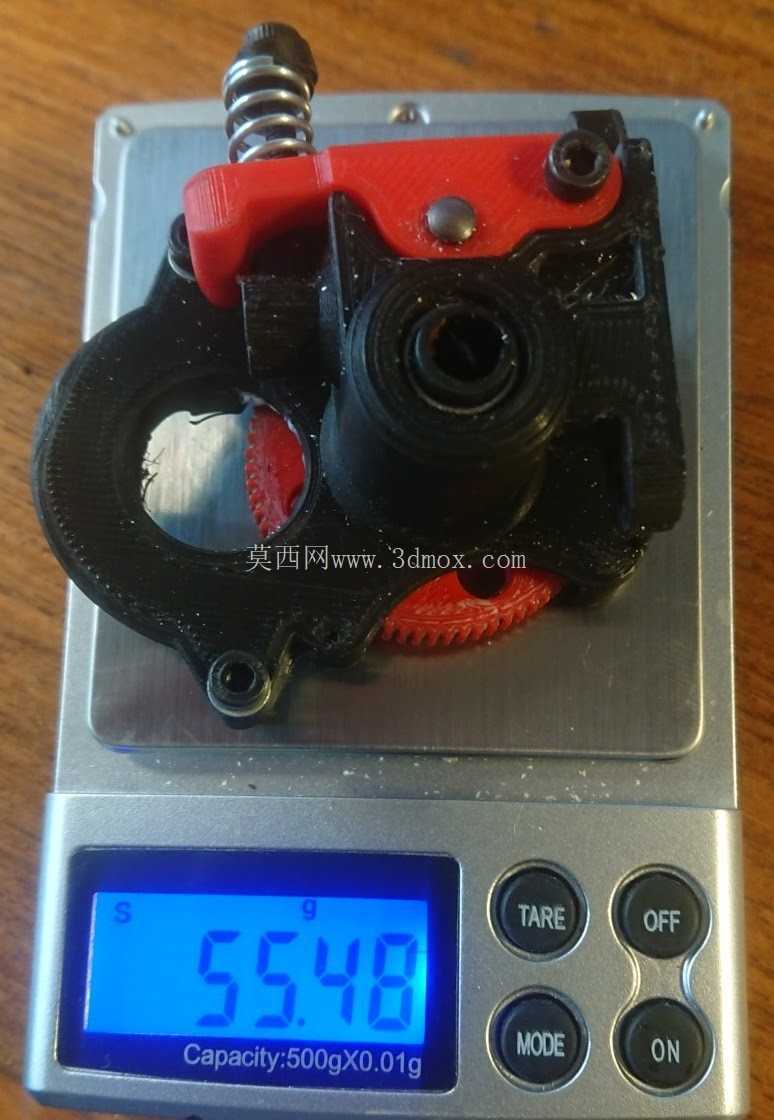

　　在桌面级FDM3D打印设备的迭代过程中，挤出机构作为耗材输送的核心执行部件，其结构复杂度、自重与送料稳定性的平衡，一直是结构设计人员优化的重点方向。这款重新整合结构的单齿轮挤出机构，核心设计出发点是通过精简传动链路，在保证送料咬合力与输送精度的前提下，尽可能压缩零件总数量，降低机构整体自重，减少打印过程中运动轴的负载惯量，提升高速打印工况下的运动响应速度。

　　从实际应用场景来看，这类轻量化挤出机构既适配近程挤出的桌面级3D打印机安装需求，也可通过支架转接适配部分远程送料改装场景，尤其适合对打印头重量敏感的悬臂式、十字轴式运动结构的3D打印设备，能够有效降低运动过程中因打印头自重带来的结构震颤，提升薄壁、高速打印工况下的成型表面质量。机构在设计时预留了长丝手动送料的操作空间，在耗材穿丝、堵头清理、换料操作时，无需额外工具即可手动拨动齿轮完成耗材的进退操作，大幅降低日常维护的操作门槛。

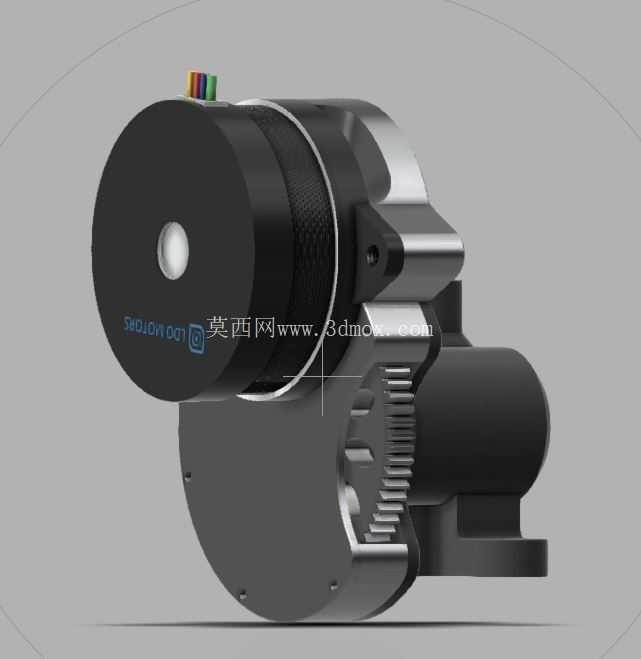

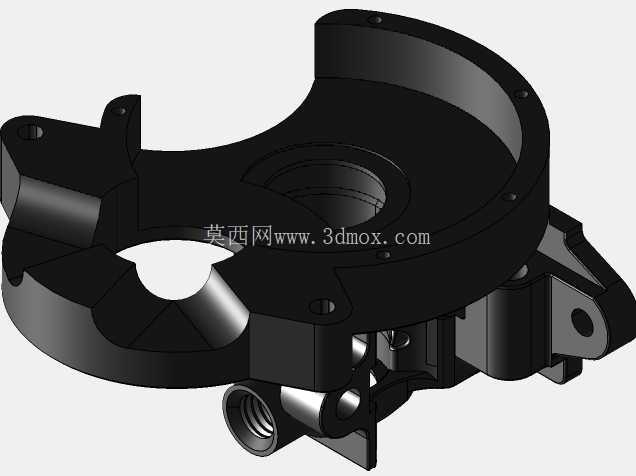

　　从功能特性来看，单齿轮配合带阻尼压合的从动压轮结构，能够对1.75mm直径的标准打印耗材形成稳定的咬合摩擦力，既可以稳定输送PLA、ABS这类常规刚性耗材，也能适配TPU这类柔性耗材的低速送料需求，避免多齿轮传动链路中常见的耗材刮屑、咬合间隙累积导致的送料步距误差。结构整合过程中，将步进电机的安装定位面、齿轮传动腔、耗材导向通道、机架固定位全部整合到一体化的主体结构上，减少了多零件拼接带来的装配累积误差，同时省去了多余的连接紧固件，进一步压缩了机构的整体体积与重量。

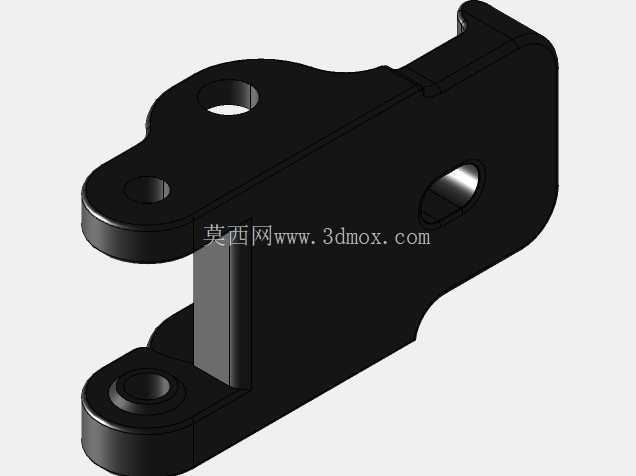

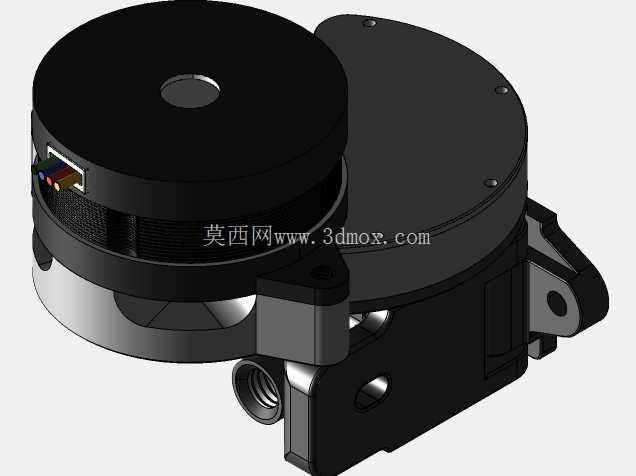

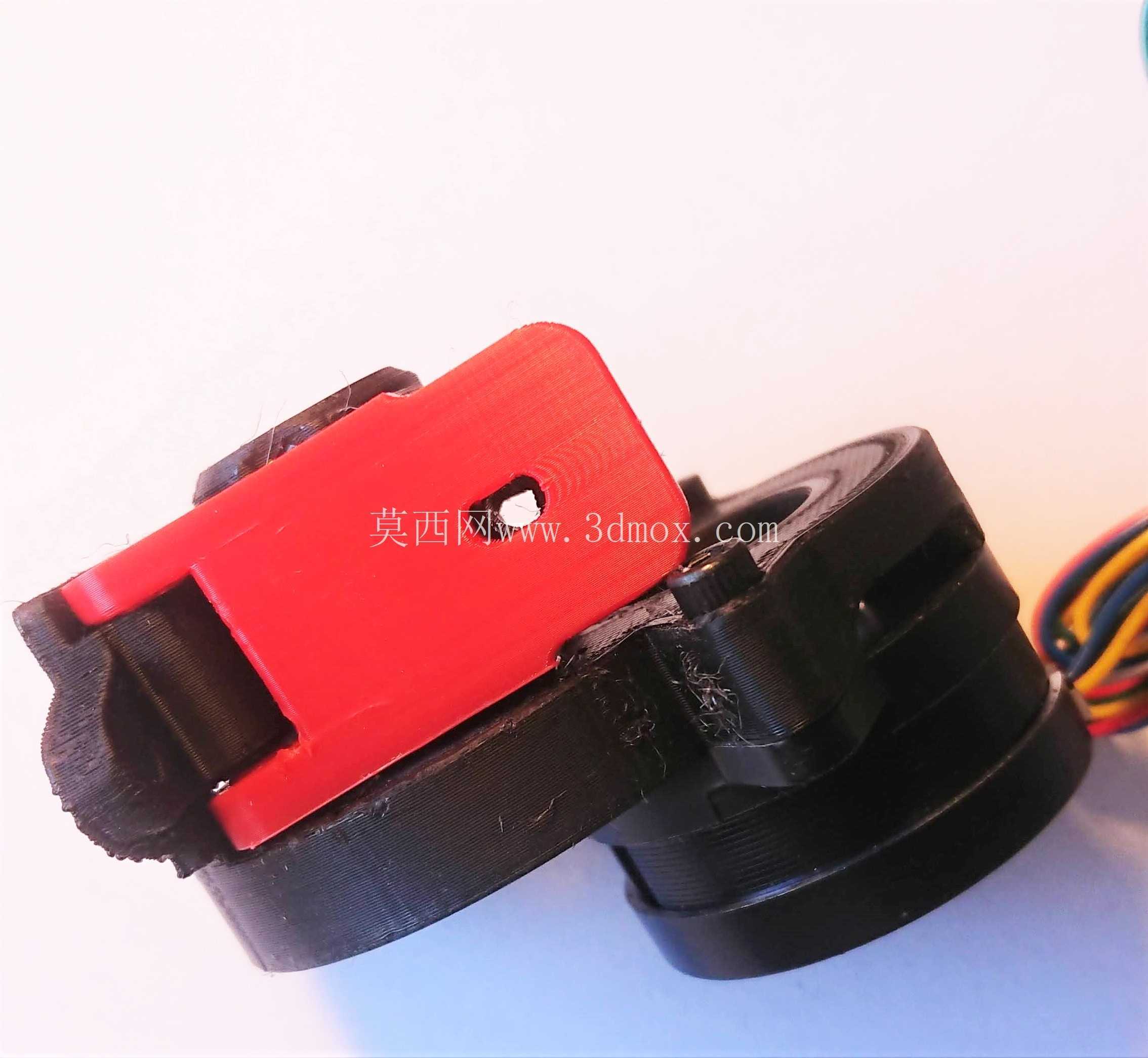

　　从安装边界来看，该挤出机构的电机安装位适配市面常见的42系列两相步进电机的安装孔距，主体结构的固定孔位兼容主流近程挤出机的安装标准，无需对原有打印机的挤出机安装板做大规模改装即可完成替换。耗材进料端做了锥形导向倒角，能够降低穿丝时的对位难度，出料端的通道直接对接热端进料口，缩短了耗材从送料齿轮到热端熔融腔的距离，减少了柔性耗材送料过程中的弯折堆料风险。齿轮的齿形做了圆角钝化处理，避免尖锐齿形过度切削耗材表面产生碎屑，减少碎屑进入传动缝隙导致的卡滞风险，压轮的压紧力可通过侧边的调节螺钉做微调，操作人员可根据不同耗材的硬度特性调整咬合压力，避免压力过大导致的耗材变形堵料，或是压力过小导致的送料打滑失步。

　　在结构细节处理上，传动齿轮与主体安装位之间预留了足够的转动间隙，避免长期运行过程中因热胀、碎屑堆积导致的齿轮卡滞，电机输出轴与齿轮的配合位做了D型切面定位，能够传递更大的扭矩，避免高速送料过程中齿轮与电机轴出现相对滑动。整个机构的外轮廓做了圆角过渡处理，没有突出的尖锐结构，安装调试过程中不会划伤操作人员或是剐蹭打印机的其他运动部件，走线位置预留了电机线的固定卡槽，能够将电机引线规整固定在机构侧面，避免运动过程中引线拖拽剐蹭打印模型。
