山地车高性能后减震器三维结构设计

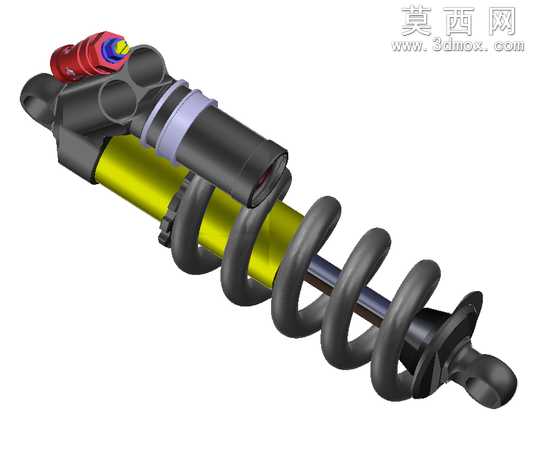

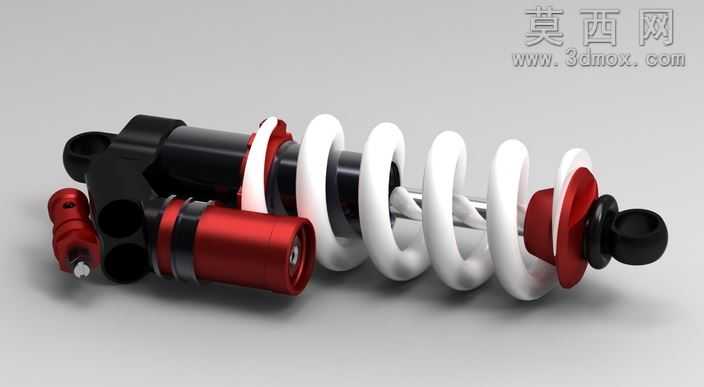

本作品为山地车使用的高性能双桶后减震器三维建模作品，建模过程严格遵循专业山地车后避震器的真实结构比例，完整还原了该类减震部件的全部核心构造。建模阶段首先完成整体装配基准的搭建，以减震器的中心轴线为装配基准，依次完成各子部件的参数化建模：首先是外部的螺旋减震弹簧部分，采用螺旋扫描特征完成弹簧主体建模，精准还原弹簧的螺距、簧丝直径、弹簧刚度对应的结构参数，弹簧两端的并圈磨平结构也做了精细化还原，保证装配时与上下安装座的贴合度。其次是双桶阻尼结构部分，分别构建了外置的阻尼调节筒体、主气室筒体、活塞杆组件、上下安装吊耳结构，其中阻尼调节端的红蓝调节旋钮做了细节刻画，还原旋钮的防滑纹理、档位标识结构，筒体之间的密封环、限位卡环、防尘套结构都逐一建模，没有省略细小的密封、限位零部件。材质渲染阶段，针对不同部件匹配对应的真实材质：螺旋弹簧采用哑光黑色喷塑金属材质，模拟真实减震弹簧的表面处理效果；主气室筒体采用亮黄色阳极氧化铝材质，还原高端后胆的气室外观；阻尼筒体、端盖、吊耳部分采用磨砂黑色工程塑料与哑光铝合金搭配的材质，密封环采用半透明的橡胶材质，调节旋钮分别匹配红色、蓝色的阳极氧化金属质感，活塞杆部分采用高抛光的镀铬金属材质，表面添加轻微的环境反射效果提升真实感。结构设计上还原了双桶减震的油气分离结构，清晰呈现阻尼油路、气室的布局逻辑，上下吊耳的衬套结构也做了独立建模，还原橡胶衬套与金属内套的配合结构，整体装配完成后可直观展示减震器的压缩行程、阻尼调节的结构原理，各部件之间的配合间隙都按照真实工业产品的装配公差设置，没有出现结构穿模、配合错位的问题。整个模型完整呈现了专业山地车后减震器的工业设计细节，可用于自行车配件结构展示、骑行装备相关的设计参考场景。
