英制口袋孔自攻紧固螺钉结构

　　口袋孔连接在木工装配、板式家具试制、工装夹具制作和现场维修中使用频率很高，其核心并不是单纯把两块板料压紧，而是通过斜向导孔让螺钉从隐蔽位置进入工件，在获得较大握裹力的同时，保持外露面完整。该螺钉结构围绕这一连接方式建立，杆部、螺纹、尖端和头部的比例都服务于斜向拧入过程，适合在三维结构设计中验证口袋孔夹具、导孔角度、板厚边界以及装配干涉关系。

　　从实际使用场景看，口袋孔螺钉常被用于橱柜框架、抽屉侧板、展台木结构、教学实训平台、轻型工装底座和设备外护板的快速拼接。工件材料多为实木颗粒板、多层板、中密度纤维板或软质实木，也可在部分塑料板、复合板中使用。由于螺钉沿斜孔进入下层板，设计时不能只看螺钉公称长度，还要考虑导孔中心线与板面的夹角、上层板厚度、螺钉穿出位置以及下层板有效咬合深度。若角度过陡，螺钉容易从板面附近穿出；若角度过缓，螺纹咬合段变短，接头抗拔能力会下降。该模型将螺钉完整外形表达出来，便于在装配环境中直接检查这些边界。

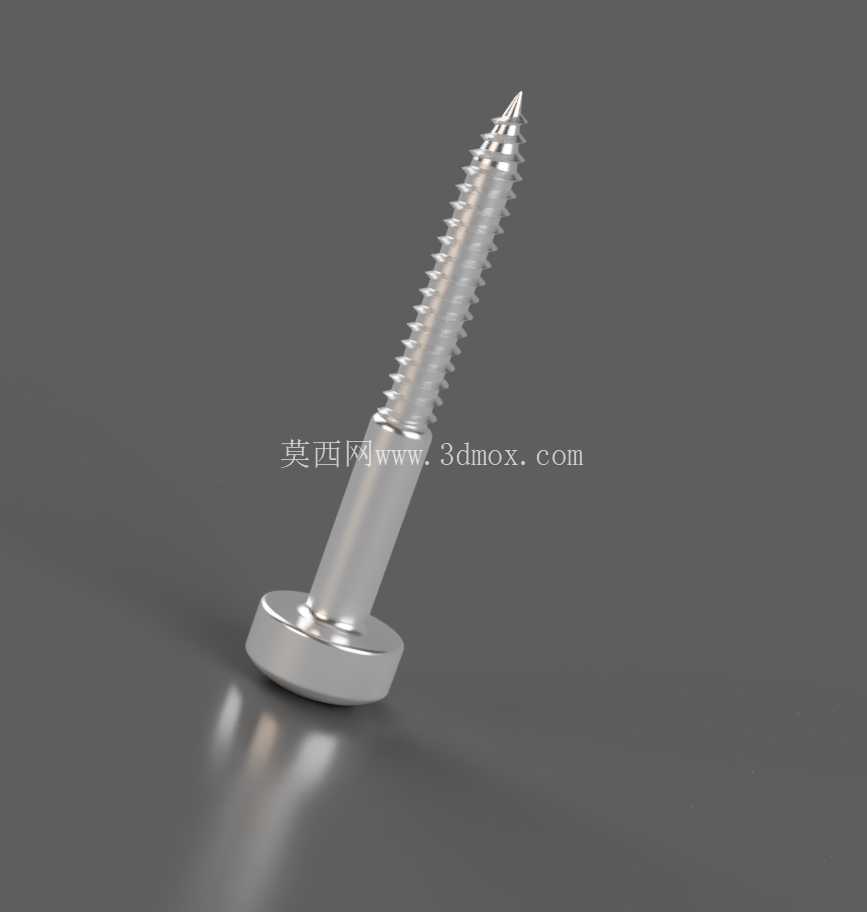

　　螺钉头部采用较大的承载面，能够贴合口袋孔底部形成的斜肩。拧紧时，头部不是沉入普通圆柱沉孔，而是与专用导孔加工出的凹窝接触，把轴向预紧力转化为板件之间的压紧力。头部下方过渡区需要保留足够圆角，避免在模型中出现尖锐交界导致应力集中误判；同时头部直径不能过小，否则在软质板材中容易压溃孔底，也不能过大，否则会与口袋孔夹具钻套或台阶孔壁发生干涉。

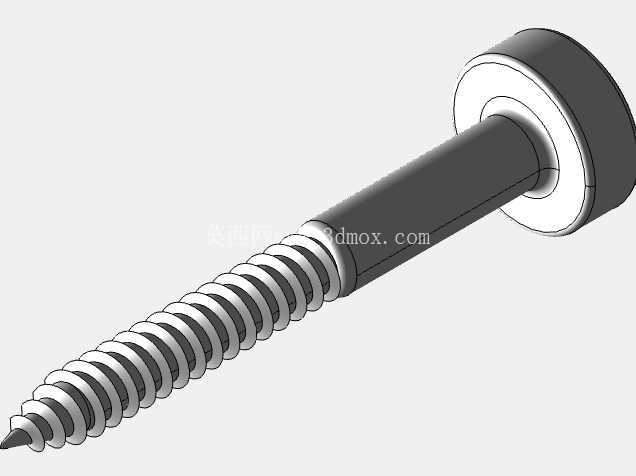

　　杆部设计区分了光杆与螺纹段。靠近头部的部分相对平滑，能够在上层斜孔中顺利通过，减少拧入时对导孔壁的额外撕扯；中后段螺纹连续延伸，负责在下层板中形成主要握裹力。螺纹牙型较深，螺距相对明显，适合木材这类低密度、纤维方向差异较大的材料。建模时螺纹不能只作为装饰特征处理，牙顶、牙底和导入段的连续性会影响装配剖切观察，也会影响对螺钉旋入路径的判断。对于结构工程师而言，保留真实螺纹轮廓有助于在剖面图中说明螺钉为何能在斜向连接中提供拉紧紧固作用。

　　尖端采用逐渐收窄的导入形式，使螺钉在进入下层板时具有较好的对中性。木工螺钉在实际装配中通常依赖预制导孔降低劈裂风险，尖端并不需要像机螺钉那样承担高精度螺纹配合，而是要在旋入初期快速定位并推开纤维。尖端长度与第一圈螺纹的衔接应平滑，过短会造成入钉阻力突增，过长则会减少有效螺纹咬合长度。模型中对尖端锥度和螺纹起始位置的表达，可以用来校核夹具导向钻削后螺钉是否能从预定区域穿出。

　　尺寸边界方面，1英寸级别螺钉主要面向薄板到中等厚度板件的连接。装配校核时应把螺钉作为实体放入斜孔，而不是仅用中心线代替。需要重点检查头部上表面是否低于工件外侧、螺钉尖端是否穿透下层板背面、螺纹段是否跨越两块板的结合面，以及相邻螺钉之间是否保持足够边距。对于板式家具，边距过小会引起端部劈裂；对于工装木结构，螺钉距离气动件、导轨或定位销过近时，后期维护可能无法再次拆卸。

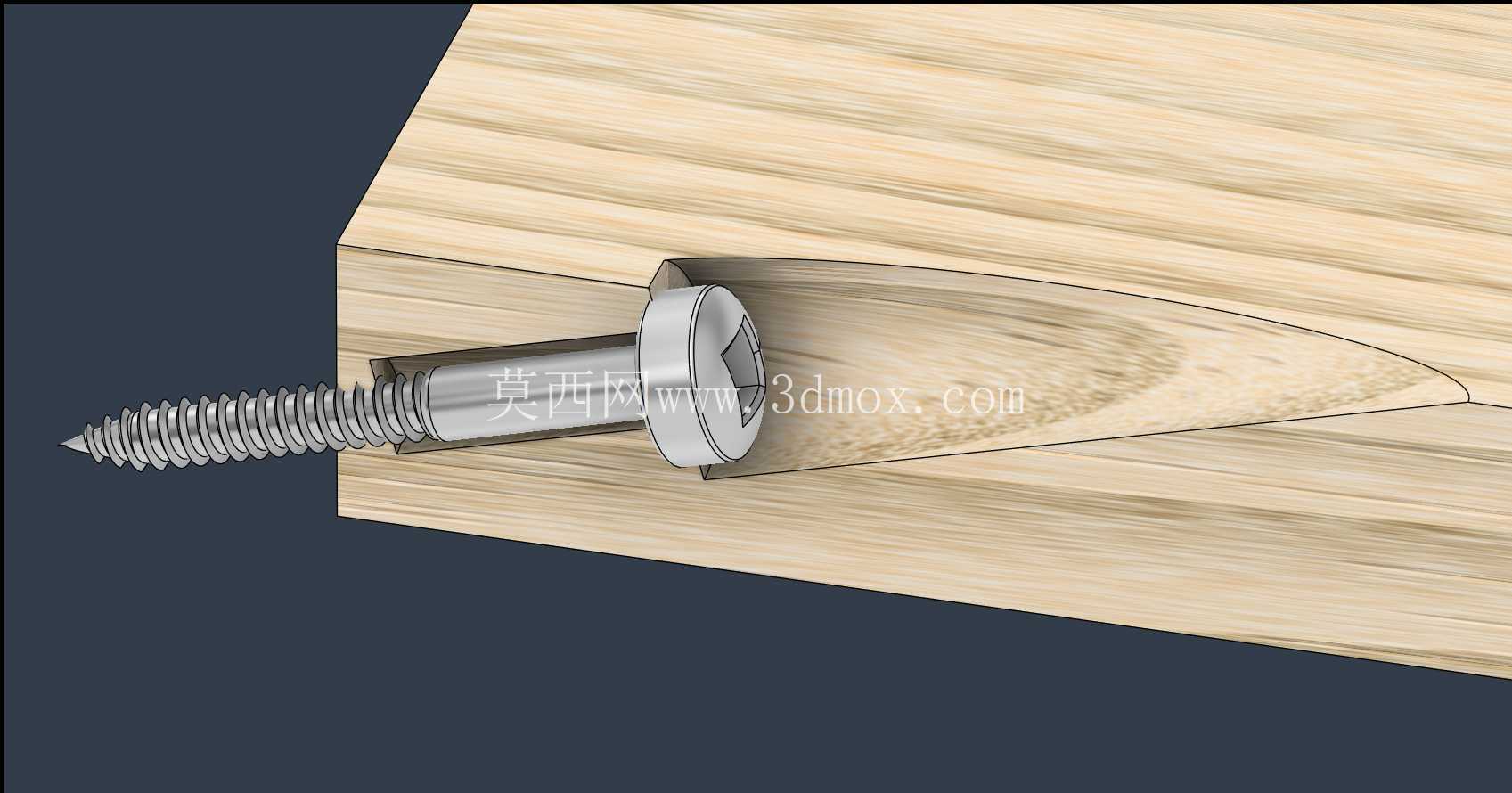

　　在三维建模思路上，这类紧固件适合先建立回转体基础轮廓，再依据螺旋路径生成螺纹牙型，头部、杆部和尖端应保持同轴。用于装配评审时，可同时建立口袋孔导孔、上层板、下层板和夹具钻套，通过剖切视图观察螺钉头部与凹窝的贴合状态。若用于出图或BOM整理，应把螺钉规格、长度、适用板厚和推荐导孔直径关联到模型属性中；若用于运动或干涉检查，则应保留真实外轮廓，不宜用简化圆柱替代头部和螺纹。

　　该结构的价值在于把常见木工连接件从二维尺寸表转化为可装配、可剖切、可校核的三维实体。设计人员能够围绕它检查斜孔角度、板厚组合、拧紧空间和连接强度之间的关系，也能在开发口袋孔夹具或木工工装时提前发现穿钉、露头、孔壁干涉等问题，从而减少实物试装中的反复调整。
