光固化3D打印后处理SLA清洗装置

　　在桌面级SLA光固化打印的生产流程里，打印完成的制件表面会附着大量未固化的液态光敏树脂，若直接进行后固化工序，残留树脂会在制件表面形成不规则的硬化层，轻则影响表面光洁度与尺寸精度，重则导致装配面公差超差、细小特征被多余树脂包覆失效，因此清洗工序是光固化后处理链路里不可或缺的核心环节。这套清洗装置的核心设计逻辑，是围绕低成本、高适配性的桌面级使用需求搭建，没有采用一体化密封的商用机型结构，而是拆分功能模块做独立选型再整合，整体结构分为容器承载单元、搅拌动力单元、定位适配单元三个部分，所有部件的安装边界都围绕常用的Form 2、Form 3机型打印成型尺寸做匹配，不需要额外定制非标大尺寸容器，常规市售的耐IPA腐蚀塑料容器即可作为清洗腔主体，大幅降低了整套装置的搭建门槛。

　　搅拌动力部分采用市售的小型磁力搅拌器作为核心动力源，设计时没有将搅拌器整体放置在清洗腔内部，而是将搅拌器的动力模块从原有塑料外壳中拆解出来，固定在清洗腔顶部的下侧位置，搅拌转子居中放置在清洗腔的开口区域，这种顶置式的安装结构可以避免搅拌器电气部件接触IPA挥发气体，降低长期使用过程中电气腐蚀失效的风险，同时磁力搅拌的非接触传动特性，不需要在清洗腔壁面做动密封结构，彻底规避了密封件老化漏液的问题。实际调试过程中，搭配十字型磁力搅拌棒，搅拌转速控制在中低区间即可让腔体内的IPA清洗液形成稳定的层流涡旋，不会因为流速过快导致薄壁制件被水流冲击变形，同时又能让清洗液持续冲刷制件表面的残留树脂，相比静态浸泡的清洗方式，清洗效率可以提升60%以上，针对带有细小内腔、镂空网格结构的制件，流动的清洗液可以进入静态浸泡难以触及的缝隙区域，把残留的液态树脂带离制件表面，避免后固化后内腔被堵塞。

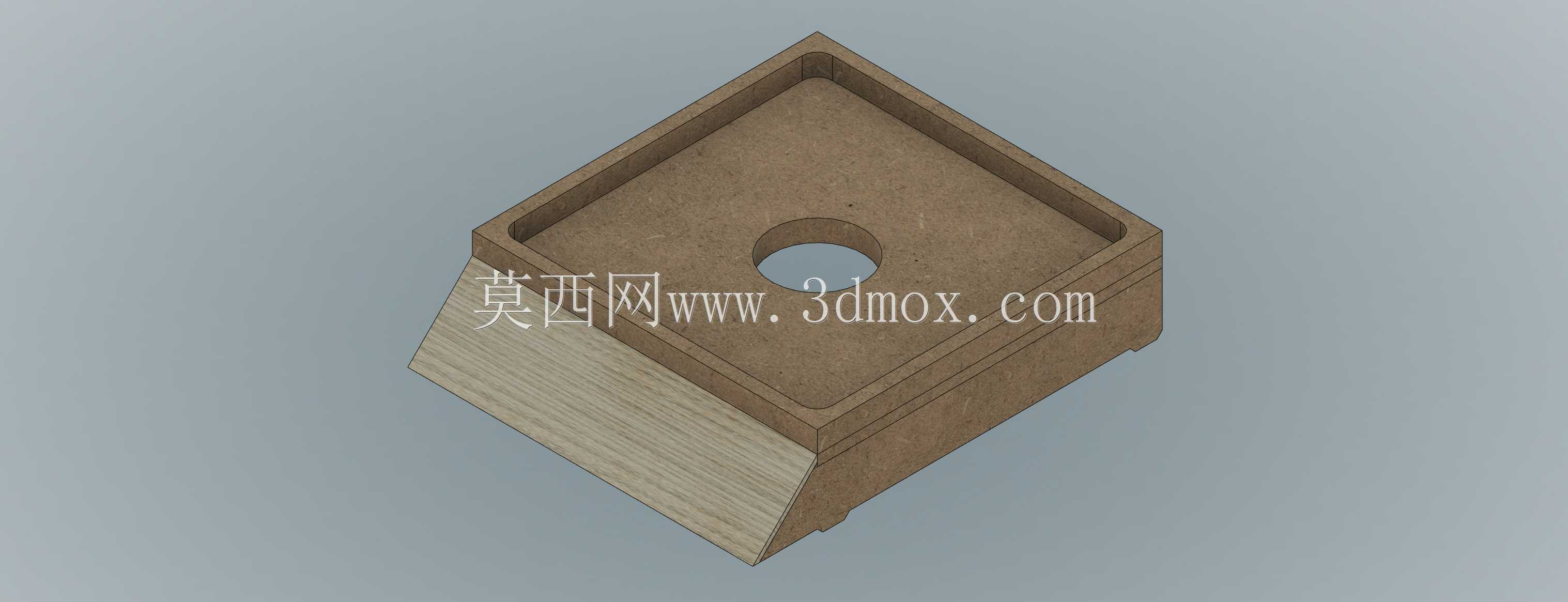

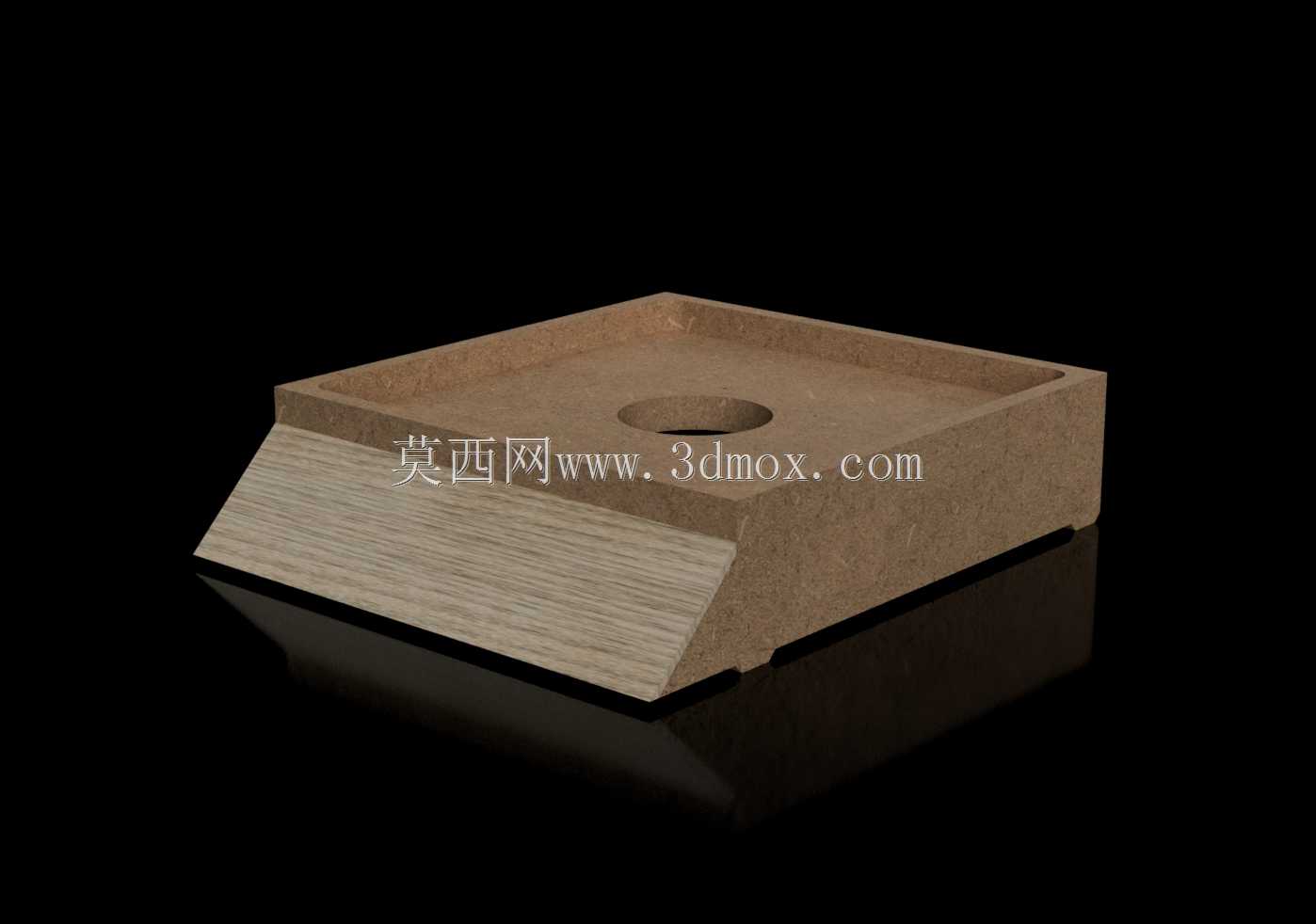

　　装置的底座采用1/2英寸厚度的MDF板材通过CNC雕刻加工成型，加工时所有安装孔位都按照拆解后的磁力搅拌器实际安装尺寸做定位，正面的面板采用激光切割加蚀刻工艺做标识与安装槽位，不需要额外做表面喷涂处理，MDF板材的结构强度足够支撑满载IPA的清洗容器重量，同时材料成本低、加工难度小，普通桌面级CNC设备即可完成所有板材零件的加工。清洗腔内部的橙色定位环采用FDM工艺打印ABS薄膜结构，尺寸完全匹配Form 2、Form 3机型的打印构建平台安装位，打印完成后不需要把制件从构建平台上取下，直接将整个构建平台卡入定位环即可放入清洗腔做清洗，避免了手动取件时未固化树脂沾污操作区域、或者薄脆制件在取件过程中断裂的问题，定位环的安装间隙控制在0.2mm以内，卡入后不会因为搅拌液的流动出现晃动偏移，保证清洗过程中制件完全浸没在清洗液液面以下。

　　整套装置的外部尺寸控制在长320mm、宽280mm、高350mm以内，占用的桌面空间和常规桌面级SLA打印机相当，不需要额外预留大的安装空间，清洗腔的有效容积为8L，单次可以容纳整个构建平台的满版打印制件同时清洗，清洗时间根据制件的复杂程度控制在3到8分钟即可，清洗完成后取出制件做短暂的风干即可进入紫外后固化工序。相比商用的一体化清洗设备，这种模块化拆分的设计还预留了足够的改造空间，后续如果需要更换更大容积的清洗容器，只需要重新加工对应尺寸的底座定位板即可，不需要更换核心的磁力搅拌模块；如果需要增加加热功能提升树脂溶解效率，也可以在清洗腔外壁加装硅胶加热片，搭配简单的温控模块即可实现恒温清洗，不需要对原有主体结构做大规模改动。在实际的工作室批量生产场景下，这套装置可以连续处理多批次打印制件，磁力搅拌模块的运行噪音低于40分贝，不会对工作室的操作环境造成噪音干扰，IPA清洗液可以重复使用20次以上，直到树脂溶解浓度过高影响清洗效果时再做更换，使用成本远低于商用机型的配套耗材。针对不同类型的光敏树脂，只需要调整搅拌转速与清洗时长即可适配，比如刚性树脂的残留树脂粘度低，用较低转速清洗3分钟即可达到清洁要求，韧性树脂的残留树脂粘度高，可以适当提升转速延长清洗时间，不需要更换硬件结构即可覆盖大部分桌面级SLA打印材料的清洗需求。
