黄阳HY系列变频调速驱动装置

　　这款变频调速驱动装置属于工业现场电机转速调控的核心电控部件，常见于机床主轴进给改造、小型输送线调速、风机水泵节能运行以及非标自动化设备的动力控制环节，实际部署时多嵌入设备电控柜内部或直接壁挂安装在机组旁侧，承担交流异步电机的无级调速、启停缓控、过载保护与运行状态反馈功能。

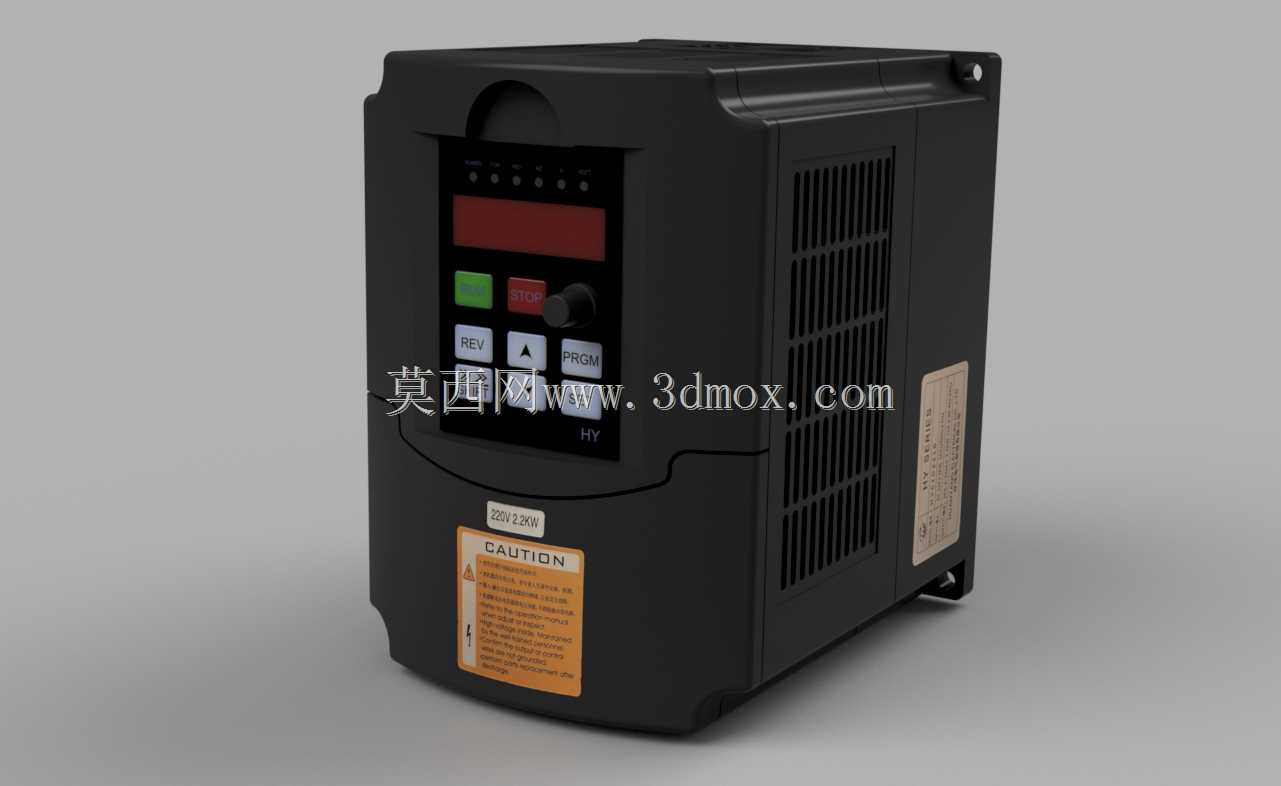

　　从整机结构来看，装置采用立式方正塑壳封装，正面操作区倾斜布置，符合操作人员站立调试的视角习惯，面板集成数显窗口、功能按键、调速电位器与运行状态指示灯，现场无需外接操作终端即可完成参数整定、频率设定与故障码读取。壳体侧面冲压贯通式散热格栅，内部功率模块贴合铝制散热风道，依靠自然对流即可带走常规负载下的发热，高负载工况下也可预留加装外置风扇的安装位，壳体底部预留强电进出线穿孔，侧边贴有警示标识与参数铭牌，接线端子排布在壳体下端开盖区域，强弱电走线分槽布置，避免信号干扰。

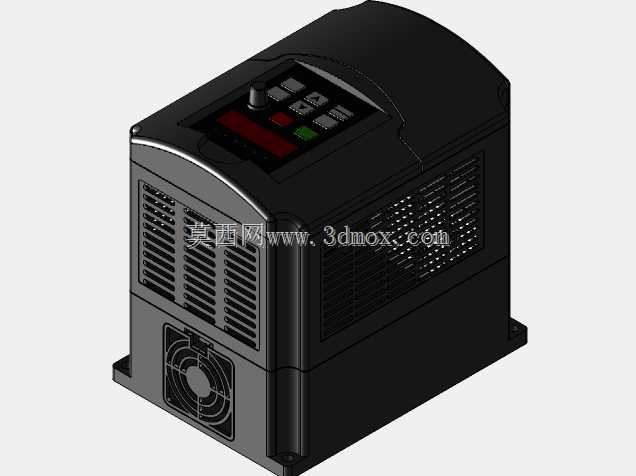

　　建模过程中优先还原了整机的安装边界：整机底部预留四个固定安装孔位，孔距匹配通用变频导轨与壁挂支架尺寸，外壳所有倒角、卡扣接缝、面板按键凸起、电位器旋钮纹理、警示标贴的轮廓都做了等比例复刻，操作面板的按键分区、显示屏凹陷位置、侧边散热槽的等距排布都严格对照实物测绘。设计时充分考虑了柜内安装的避让空间：装置前后预留接线弯折余量，侧面散热格栅外侧需要留出至少五十毫米的通风间隙，避免紧贴柜板阻挡风道，顶部预留走线槽空间，不会和柜内横梁、接线端子排产生干涉。

　　功能层面该装置支持多段速控制、外部端子启停、模拟量调速，可对接PLC系统实现自动化产线的联动运行，自身集成过流、过压、欠压、过热保护逻辑，在机床进给驱动场景下可以替代传统机械变速结构，大幅简化传动链，降低设备运维复杂度。建模时区分了壳体、操作面板、旋钮、按键、散热筋、铭牌标贴等独立零件，装配关系完全还原实物的卡扣与螺丝固定逻辑，结构工程师可以直接将该模型导入设备总装，完成电控柜布局校验、安装孔位对位、操作面板开门避让校核，也可以作为变频控制类设备外观设计的参考原型，衍生不同功率段的同系列壳体结构。
