带安装底座散热结构的异步电动机三维设计

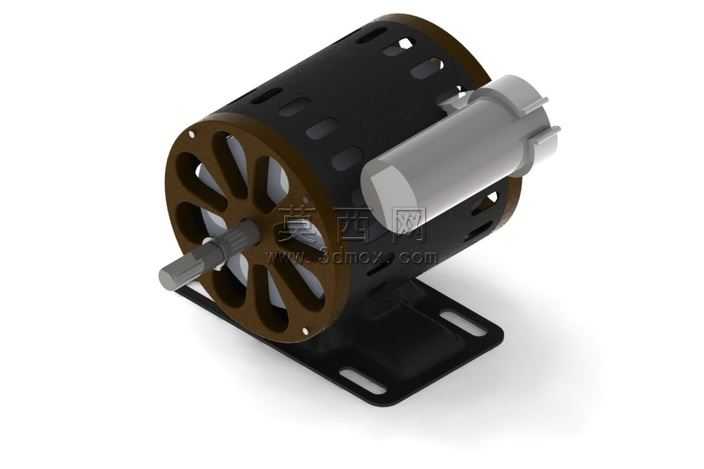

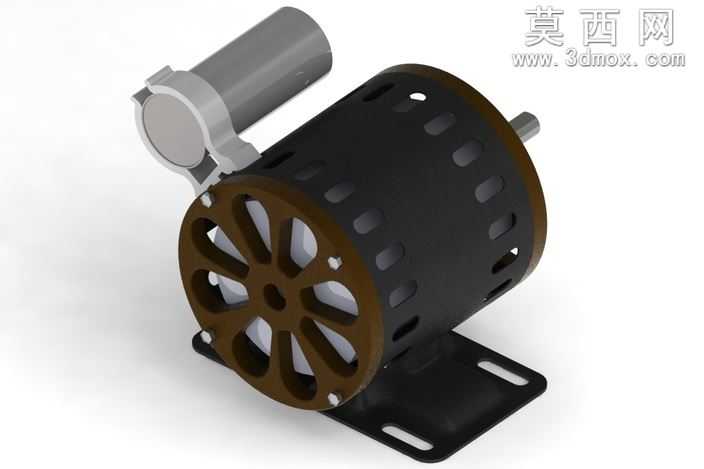

本模型采用三维参数化建模方式完成，完整还原了小型异步电动机的全结构细节，建模过程中先以旋转凸台命令生成电机主轴与定子壳体的基础轮廓，针对壳体表面的长条形散热孔，采用线性阵列结合草图切除的方式实现，保证孔位排布均匀、尺寸统一，符合实际电机的散热结构设计逻辑。前端的散热端盖采用轮辐式镂空结构，建模时先绘制单根辐条的截面草图，通过圆周阵列生成全部辐条，再与端盖外圈、中心轴孔部分做布尔合并，辐条之间的镂空区域既可以降低端盖整体重量，又能配合壳体散热孔形成空气对流通道，提升电机长时间运行的散热效率。顶部的接线盒部分采用独立建模后装配的方式完成，接线盒壳体与出线口的过渡圆角做了平滑处理，还原了实际铸件的工艺特征，接线盒与主壳体的连接位置预留了安装凸台，符合真实电机的装配逻辑。底部的安装底座采用钣金类建模思路，先绘制底座的平板轮廓，再通过边线法兰生成侧边的加强结构，底座上的两个长条形安装孔采用草图切除生成，长孔的设计可以适配不同孔距的安装工位，提升电机安装的适配性。模型的材质渲染部分，主电机壳体采用哑光黑色磨砂金属材质，还原铸铁壳体的表面质感，前端散热端盖采用棕褐色工程塑料材质，表面添加轻微的粗糙纹理模拟注塑件的质感，安装底座采用黑色电泳金属材质，接线盒部分采用银灰色磨砂金属材质，主轴部分采用亮面抛光金属材质，不同材质的区分可以清晰展现电机各部件的材质差异与结构边界。建模过程中所有部件的配合关系完全按照实际电机的装配逻辑设置，主轴与壳体之间预留了轴承安装位，端盖与壳体的连接位置预留了螺丝安装孔，整体模型无干涉、无破面，结构完整度高，可用于电机结构教学、设备装配模拟、产品展示等多个场景，能够直观展现小型工业电动机的外部结构与设计细节。
