博世款微型直流驱动电机结构设计

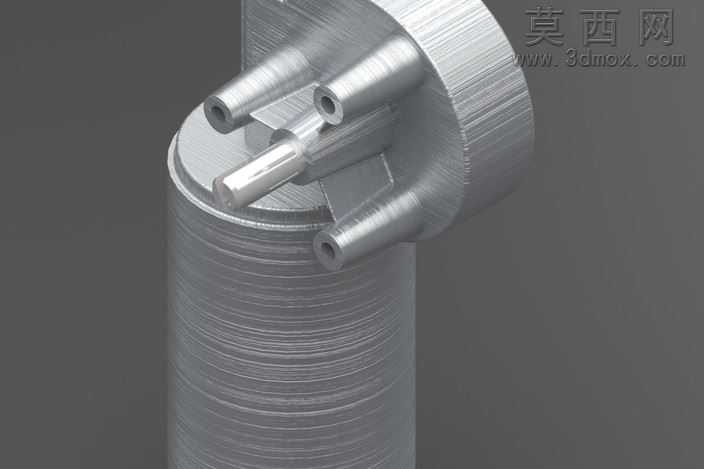

本模型为微型驱动类电机的三维结构设计，建模过程中先对电机整体尺寸进行参数化定义，以中心输出轴为基准搭建装配骨架，依次完成定子绕组段、端盖连接座、输出轴定位结构、外接引脚端子的独立建模，各部件间严格按照实际装配公差设置配合间隙，保证虚拟装配后无结构干涉。渲染阶段采用金属拉丝材质模拟电机外壳的铝合金机加工质感，对输出轴表面做抛光金属材质处理，绕组部分采用哑光绝缘漆材质区分不同功能区域，通过三点布光方案突出电机端部的多引脚结构与轴端的传动配合特征，清晰呈现各部件的衔接关系。设计过程中重点考量电机的安装适配性，端部的四个定位凸台预留了标准安装孔位，可直接匹配对应规格的设备安装座，输出轴采用扁位加圆柱的复合结构，既保证周向传动的扭矩传递稳定性，又能适配常规的联轴器、齿轮等传动连接件。建模时对电机内部的绕组排布做了简化示意，在保证外观结构完整度的前提下控制模型整体面数，兼顾展示效果与文件轻量化需求，端盖与机身的衔接处做了细微的倒角处理，还原真实机加工零件的工艺细节，引脚部分的孔径、间距均参照对应型号电机的实际参数设置，可直接用于安装结构的适配验证。
