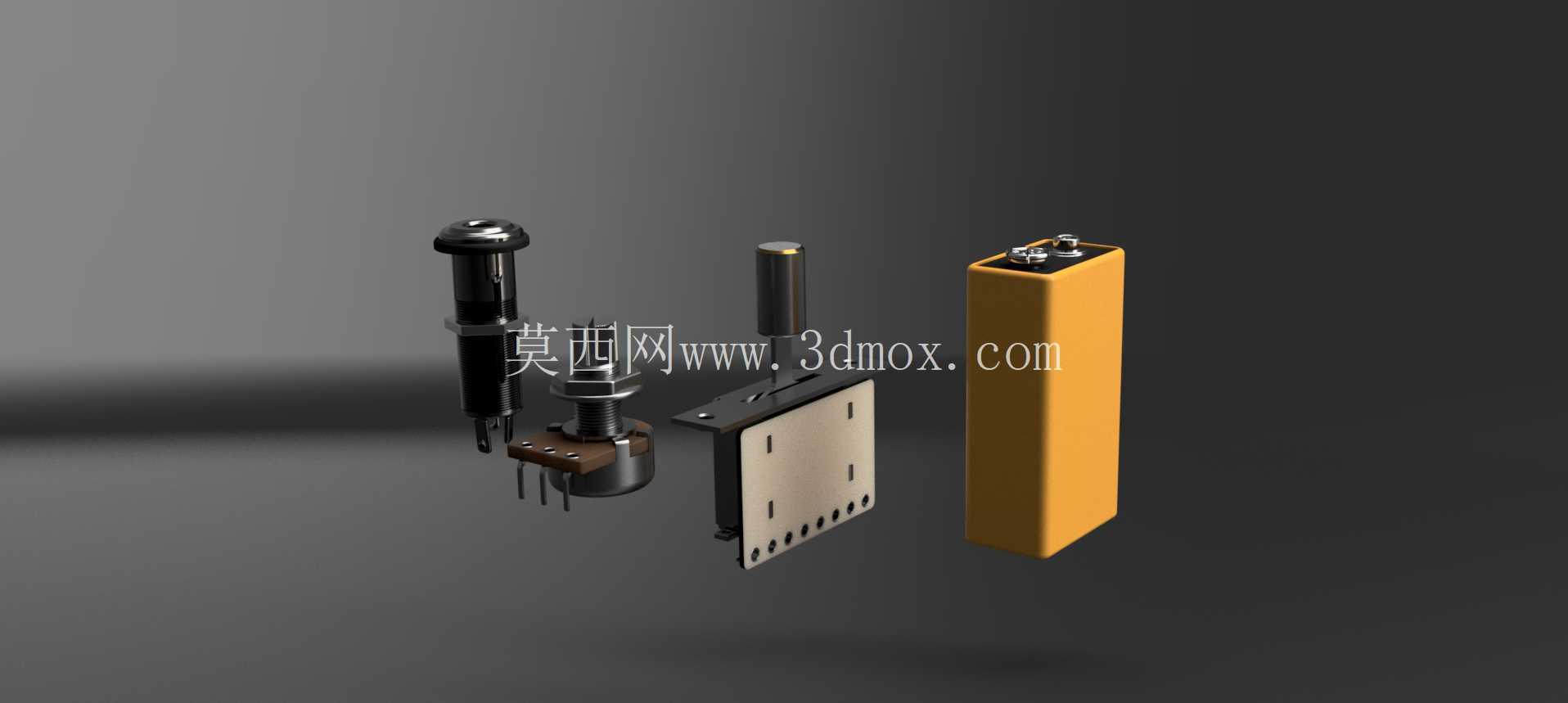

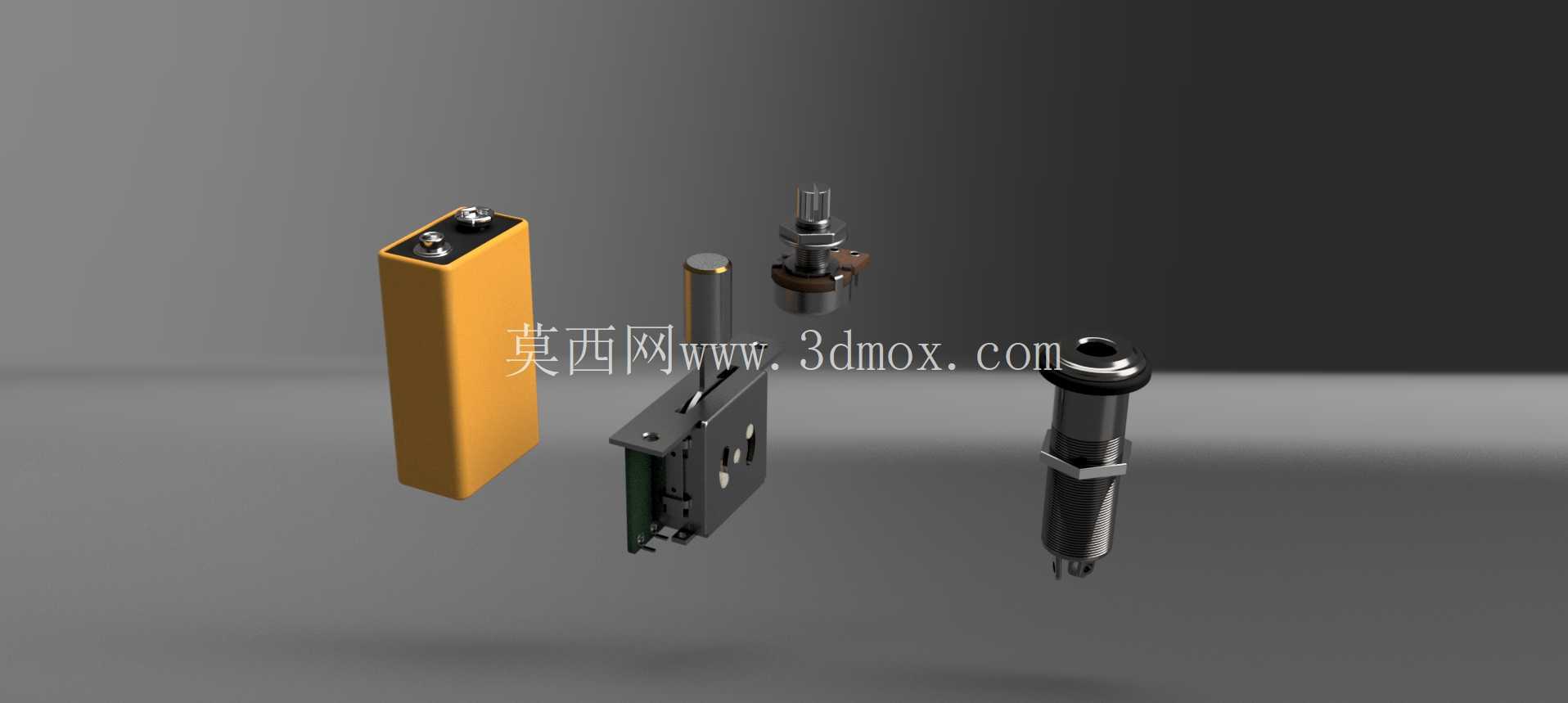

电声乐器配套电气元件精细结构

　　这套元件结构面向电吉他、电贝斯等弦鸣电声乐器的内腔装配场景，覆盖乐器供电、信号通断、参数调节、音频输出四个核心功能环节，是还原真实乐器内部布线与装配关系的基础零部件组。在乐器整机开发、维修实训、外观渲染与结构干涉检查中，这类小元件往往决定内腔布局是否合理，也直接影响琴体面板开孔、护板固定和线束走向。

　　9V电池部分采用常见叠层电池的长方体轮廓，顶部保留正负极端子的凸起结构。建模时重点还原电池本体的棱边过渡、端子间距和端部金属件形态，便于在琴体背部电池仓内检查取放间隙。电池仓设计通常要考虑手指抠取空间、电池扣插拔行程以及仓盖闭合后的压紧量；若仓体过浅，电池会顶起仓盖，若仓体过深，则会占用琴体内部共鸣或布线空间。该电池模型可用于校验电池仓深度、宽度和端子避让位置，也能帮助设计人员判断9V电池扣与线束在狭窄腔内的弯折半径。

　　开关元件对应乐器电路中常见的拨动或按压式通断结构，包含操作杆、基座、固定脚和接线端。实际装配时，开关通常穿过护板或琴体面板，通过螺母、垫片锁紧在开孔处，操作端外露供演奏者快速切换电路状态。结构设计需要控制操作杆高度与帽盖配合尺寸，过高会影响演奏时的手部动作，过低则不易拨动。模型中保留了安装法兰、引脚和杆体比例，可用于检查面板开孔直径、锁紧螺母厚度以及开关与电位器之间的最小操作间距。

　　电位器部分体现旋转调节元件的典型构成，包括轴杆、螺纹安装段、壳体、定位片和焊接端子。电吉他与贝斯常用电位器承担音量、音色调节任务，轴杆穿过面板后配合旋钮使用，壳体则藏于护板下方。建模时需要关注轴杆中心距、螺纹段长度、壳体直径和端子展开范围，因为这些尺寸直接决定护板开孔位置、旋钮高度以及焊点与琴体内壁的距离。若多个电位器并排布置，还要保证旋钮之间留有手指旋转空间，同时避免壳体与拾音器导线、输出插孔或琴体加强肋发生干涉。

　　插孔元件用于音频线缆连接，通常安装在琴体侧面、正面或护板边缘，内部包含插接通道、接触片和固定结构。其核心边界是插头插入后的轴向深度，以及插孔法兰与面板之间的贴合关系。若开孔位置靠近琴体边缘，需要确认6.35mm音频插头插入后不会超出琴体外轮廓；若安装在护板上，则要检查插孔螺母压紧后护板是否会变形。模型还原了插孔本体、接口开口和接线端形态，可用于模拟插头插拔路径、评估线束焊接空间，并核对面板开孔与沉台尺寸。

　　从整体布局思路看，这四个元件虽然体积小，却共同约束电声乐器内腔的电气装配。电池需要靠近便于更换的位置，开关应布置在演奏者可快速触及的区域，电位器要与旋钮标识和护板开孔保持一致，插孔则需兼顾线缆插拔方向与琴体外观线条。三维结构组合后，可以直观检查元件之间的高度差、导线连接顺序和维护可达性。例如电池与电位器壳体之间应预留线束绕过空间，插孔焊接端不能紧贴琴体内壁，开关操作杆不能被护板压死。

　　在外形与安装边界上，各零件均按照实物比例建立，突出圆柱轴杆、矩形电池、片状端子和法兰安装面等特征。用于结构设计时，可将这些元件作为装配参考，反向确定护板开孔、电池仓容积、螺母沉孔和走线槽位置；用于渲染展示时，可通过金属端子、黑色塑料件、橙色电池外皮等材质差异，增强乐器内部结构的真实感；用于教学或维修演示时，也能清晰说明电声乐器从电池供电到信号输出的基本组成关系。
