八弦电吉他双摇颤音琴桥结构

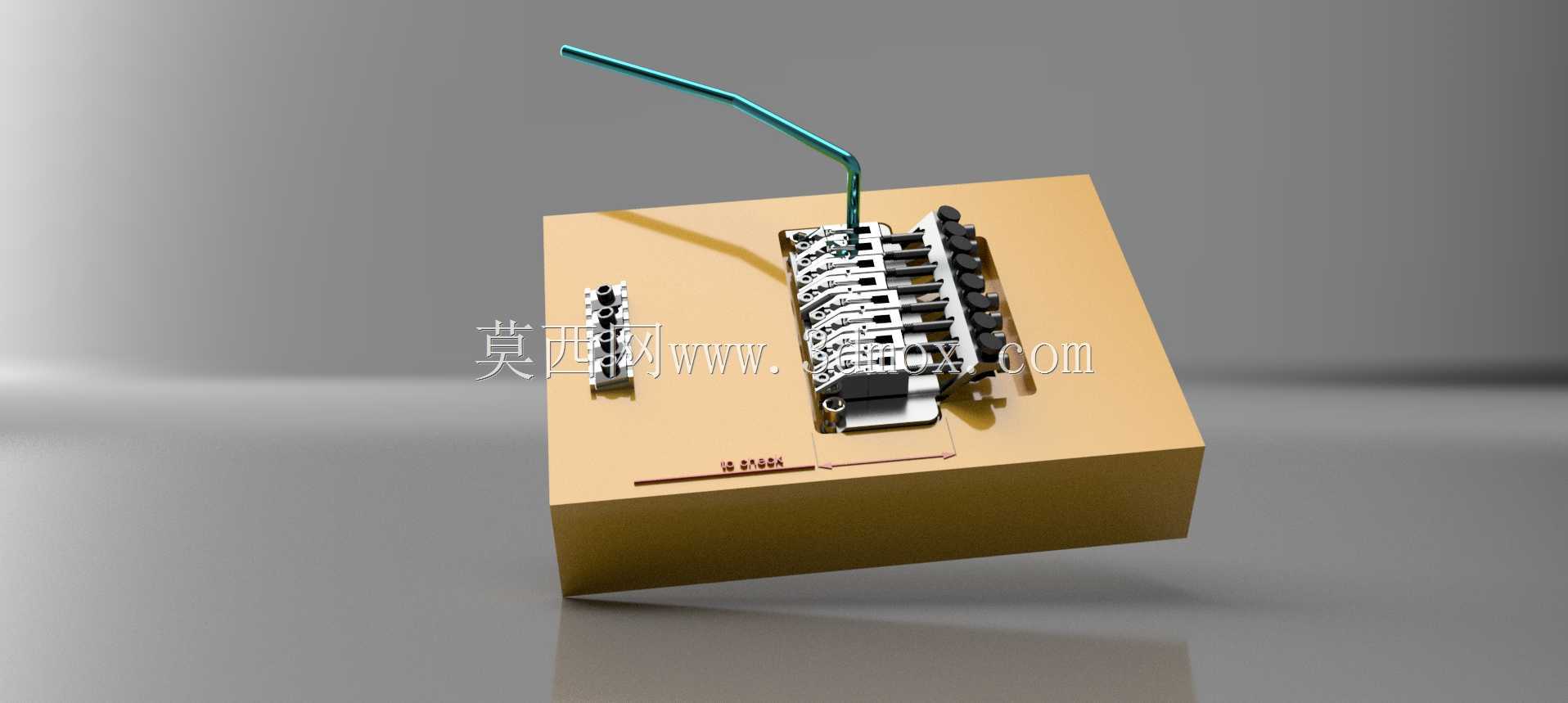

　　这套八弦电吉他双摇琴桥的建模工作，核心要先把颤音系统的运动边界捋顺，再倒推各零件的配合尺寸。琴桥底座采用黄铜材质的块状基座，一方面靠自身重量提升 sustain 延音表现，另一方面作为整个机构的安装基准，基座底面需完全贴合琴身正面的安装沉台，沉台深度要控制在基座嵌入后，琴枕到琴码的琴弦高度符合八弦琴的低弦距设定，通常八弦琴最低音弦的弦距在1.8-2.2mm区间，基座的安装孔位要匹配琴身内部预埋的悬挂弹簧挂钩位置，前后偏移量不能超过0.5mm，否则会导致颤音动作回位后音准偏移。

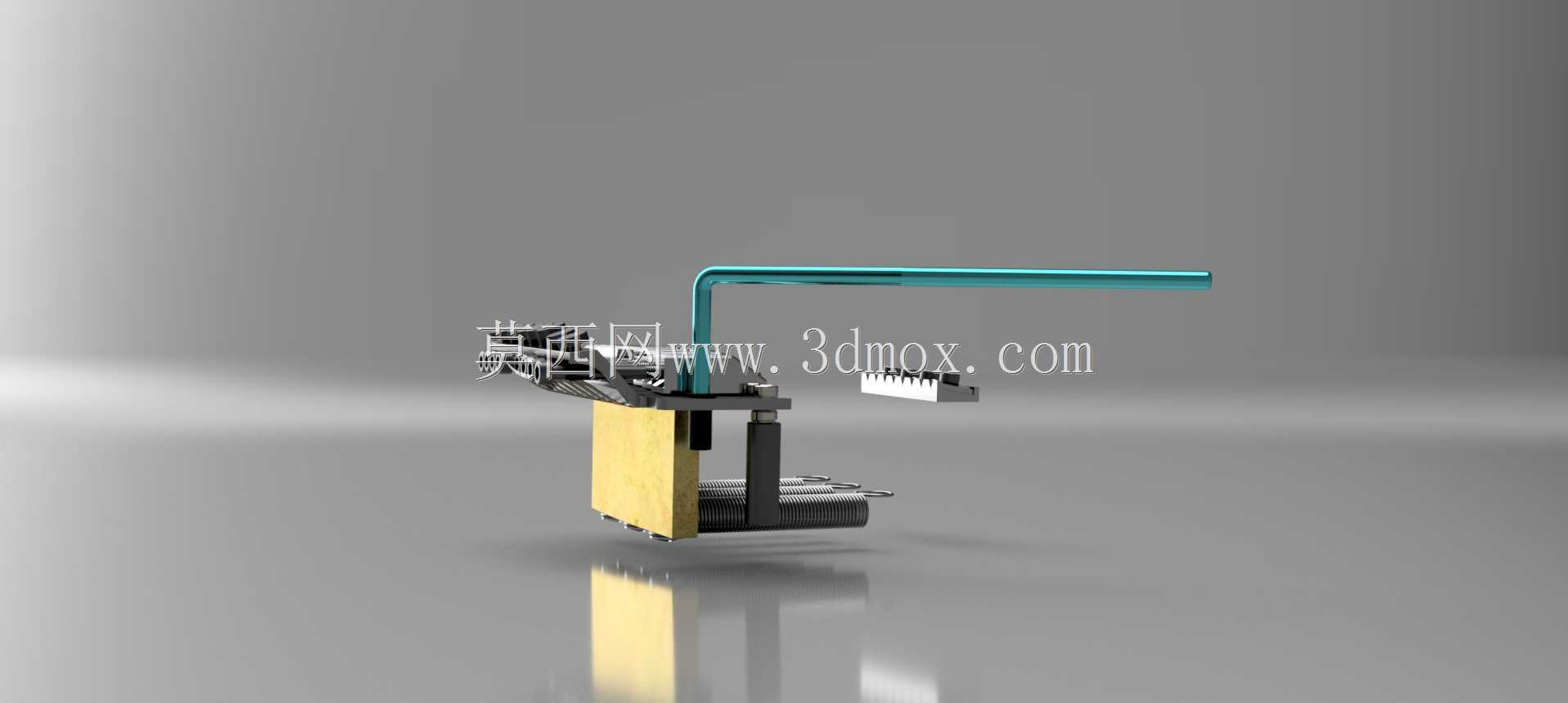

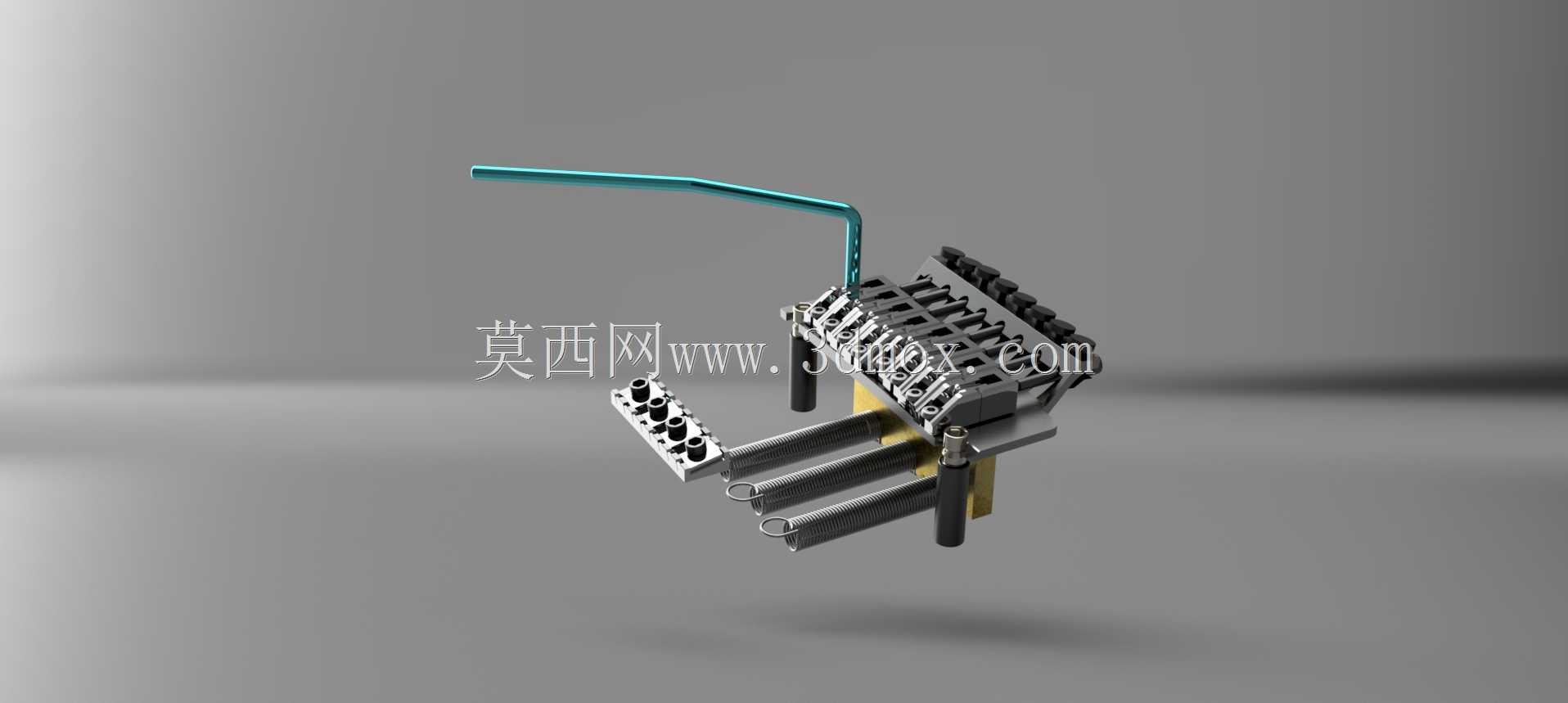

　　从功能逻辑上看，双摇系统允许演奏者通过压下或拉起摇把，带动整个琴桥绕底座转轴做俯仰转动，从而改变所有琴弦的张力产生颤音效果。模型里的摇把采用弯折金属杆结构，插入琴桥侧面的锁紧孔后，靠顶丝固定角度，摇把的操作行程要预留足够空间，向下按压时琴桥尾部下沉量最大可达8mm，向上拉起时抬升量约5mm，这个行程边界要和琴身背面的弹簧仓尺寸匹配，仓内的三根拉伸弹簧一端挂在琴桥尾部的弹簧挂钩，另一端固定在琴身内部的弹簧调节块上，弹簧预紧力可以通过调节块的螺丝调整，用来平衡八根琴弦的总张力——八弦琴比常规六弦琴多了两根低音粗弦，总张力通常能达到90-110kg，弹簧数量和刚度选型必须对应这个载荷，否则琴桥无法保持水平静止状态。

　　琴码部分是独立的八个可调单元，每个琴码对应一根琴弦，前后位置可以通过小螺丝调整，用来设定每根弦的有效弦长，补偿不同粗细琴弦的音准偏差，也就是常说的八度音调节；琴码顶部的弦槽高度也能通过两侧的固定螺丝升降，用来单独调整每根弦的弦高，避免低把位打品。琴弦从琴身背面穿入，穿过琴桥底座的穿弦孔后搭在琴码上，再延伸到琴头锁弦器，琴头的锁弦结构配合琴桥端的琴弦锁块，可以把琴弦两端完全固定，大幅减少颤音操作后的音准漂移，这也是双摇系统区别于单摇琴桥的核心特征。

　　建模过程中要特别注意转轴部分的配合间隙，琴桥绕转轴转动的阻尼不能过大也不能松旷，转轴和底座孔的配合选小间隙配合，保证转动顺滑同时没有径向窜动。另外所有和琴弦接触的棱边都要做圆角处理，避免硬棱角切断琴弦，黄铜基座和钢制琴码、弹簧的不同材质分模也要清晰，装配时各运动零件不能出现干涉，尤其是摇把转动全程，不能和琴身表面、琴弦发生碰撞。这类琴桥主要用在重型音乐领域的八弦电吉他上，适配降调 tuning 的演奏需求，结构设计上既要保证颤音动作的流畅跟手，也要保证长时间使用后的结构刚性，不能因为琴弦张力大出现基座变形、琴码移位的问题。
